Unidrive DFS 獨立機柜驅動器

Unidrive DFS 獨立機柜驅動器

100 HP至1,250 HP

預先設計、高配置

460 V | 575 V

業界快速的交貨時間，可交付使用的柜機

UL Type 1，UL Type 12，UL Type 3R

易于維修，緊湊型設計

尋找分銷商



對于許多驅動器用戶而言，設計和構建大功率驅動器機柜需要大量的內部工程專業知識和他們所沒有的時間。



Control Techniques Unidrive DFS（獨立機柜驅動器） 是一種預組裝的，隨時可以安裝的驅動器機柜系統，設計用于大功率應用，以提供電機控制和能源效率。

通過輕松配置高質量打包的驅動器系統來節省工程成本，資源和時間，這些打包驅動器系統非常適合獨立應用程序，或準備集成到更廣泛的系統套件中。

Unidrive DFS的亮點：

無需額外的工程！

?易于集成的Rittal機柜包括：NEMA12柜頂通風，斷路器（35kA MCCB），快熔（UL），進線電抗器以及電纜（UL）。
?各種選件套件，可滿足各種苛刻的應用和環境
?通過隔離器隔離裝置，抗電弧
?緊湊的設計減少了占地面積
?可維修的設計，可快速輕松地更換關鍵組件，包括安裝在導軌上的驅動器模塊，易于輕松維修



易于配置，隨時發貨

  • 通過本地Control Techniques合作伙伴即可簡單報價和訂購。
  • 工廠儲備完整裝置以支持緊急裝運
  • 交貨時間短，僅需：
    • 450 HP需 1-5天
    • 1,250 HP需5-10天
    （取決于選件和數量）
  • 有關更多信息，請下載Unidrive DFS手冊

多功能性，適合各種應用

Unidrive DFS具有控制單元，可適合任何應用：

  • 基于感應或伺服電機的工業自動化系統，其中多種控制單元是關鍵。
  • DFS支持新的電機，更大程度地投資回報率，并更大限度減少對環境的影響。



從以下選項中選擇：
Unidrive M600，M700，M701，M702或Unidrive M702控制單元：

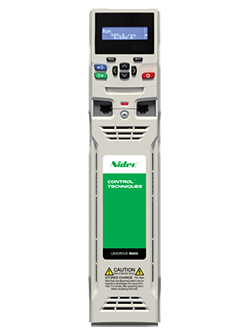

交流變頻器Unidrive M600
M600

高性能無傳感器PM和IM控制。

  • RS485接口，Modbus RTU協議
  • 1個STO，滿足SIL3 / PLe
  • 模擬和數字I / O
  • 可選的IM閉環矢量控制

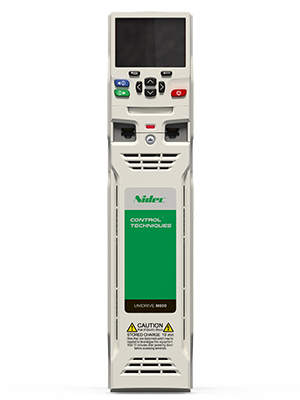

優盤m700
M700

高性能PM和IM控制

  • 多協議以太網通訊
  • 1個STO，滿足SIL3 / PLe
  • 模擬和數字I / O
  • 運動控制和MCI選件模塊
優盤m700
M701

高性能PM和IM控制。

  • RS485接口，Modbus RTU協議
  • 1個STO，滿足SIL3 / PLe
  • 模擬和數字I / O
  • 運動控制器和MCI選件模塊
優盤m700
M702

高性能PM和IM控制。

  • 多協議以太網通訊
  • 2個STO，滿足SIL3 / PLe
  • 板載數字量I / O，可選模擬量I / O
  • 運動控制器和MCI選件模塊

無論您的應用是什么，DFS都是整個行業的解決方案：



適用于風扇和水泵的大功率獨立式驅動器
風機和水泵
  • 風機和泵宏，以及板載邏輯功能
  • 水錘控制，并轉速跟蹤再起動
  • 內置消防模式
  • 輕載時加強能源效率
壓縮機的大功率獨立式驅動器
壓縮機
  • 板載PLC和PID功能，無需外部控制器的成本和占用空間，即可進行控制
  • 能源效率和先進控制以加強性能系數（CoP）
適用于通用自動化的大功率獨立式驅動器
通用自動化
  • 帶有S加減速曲線和RFC-A自動負載控制的輸送機控制
  • 控制攪拌機和高達200％的過載
  • 起重機和提升機的閉環控制，以確?？刂凭?/li>
  • 破碎機的可靠性和控制
  • 通過高動態速度響應實現擠出機應用的精度和可重復性，同時通過永磁電機控制實現更佳能效
  • 高能效和轉矩控制，適用于隧道和鉆井應用，過載率高達200％

防護等級

NEMA1（完全封閉，過濾）
NEMA12（IP54）

環境

35°C（95°F）標準或45°C（113°F）環境溫度額定值
（驅動器額定值分別為40°C（104°F）和50°C（122°F））
防冷凝加熱器

電源

塑殼斷路器（MCCB）35 kA *
塑殼斷路器65 kA *
塑殼斷路器100 kA *
MCCB分勵脫扣器110 V
MCCB欠壓脫扣器110 V
MCCB輔助觸頭
諧波濾波器
輸入接觸器
進線托架（僅DFS1-隔離式MCCB和保險絲，支持頂部或底部電源電纜）

柜門控制

遠程鍵盤（標準）
啟動和停止按鈕
運行和上電指示燈
故障/復位按鈕和指示燈
自動/手動選擇開關
速度電位計
以太網/ 110Vac出口
急停（標準或帶繼電器）
電源/電能表
180度鉸鏈門
鎖：桶類型（標準），鑰匙或可掛鎖
HMI

電機

dV/dt防御
制動控制
機柜風機起動器

機柜配置選項

未接地電源系統，MOV壓敏電阻防御
未接地電源系統，拆除驅動器內置EMC濾波器
外部24 Vdc電源（在隔離器打開時保持對驅動器的控制）
用于客戶控制連接的附加端子導軌
110Vac控制接口（標準24 Vdc）
室內照明
4英寸底座（標準），8英寸底座（可選）
帶背板的附加機柜托架（15.75英寸）

貨運與包裝

加急運輸
附加包裝箱選項
