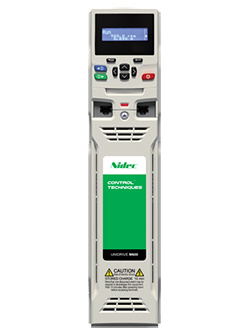

Unidrive M700

Unidrive M700

0.75 kW – 2.8 MW（1.0-4,200 hp）

200 V / 400 V / 575 V / 690 V

Unidrive M700提供高性能的電機控制和更佳控制靈活性，以滿足機器制造商和高規格工業應用的要求。Unidrive M700為現有Unidrive SP用戶提供了增強的升級。

通過出色的電機控制使生產能力達到更高

  • 用于閉環感應，永磁和伺服電機的高帶寬電機控制算法-3000 Hz的電流環路帶寬和250 Hz的速度環路帶寬
  • 靈活的速度和位置反饋接口支持旋轉變壓器到高分辨率編碼器的各種反饋技術
    • 同時三個編碼器通道，例1個反饋編碼器，1個給定編碼器和1個分頻輸出
    • MCi模塊可以去除對外部PLC和運動控制器的需求
    • 分頻編碼器輸出可以為CAM，數字鎖和電子齒輪應用提供位置給定



使用板載電機控制器優化系統性能

  • M700包含一個能夠控制1.5軸的運動控制器。運動功能在“驅動器”上執行，從而使系統性能更佳



設計靈活的集中式和分散式控制系統

  • 可以添加MCi模塊以執行更大的程序，以實現系統控制功能
  • 板載PLC用于邏輯程序
  • Machine Control Studio是行業標準IEC61131-3編程環境，用于增強的系統設計和配置
  • 集成的雙端口以太網交換機提供簡單的連接
  • 板載實時以太網（IEEE 1588 V2）使用RTMoE（以太網實時運動）提供快速通信和準確的軸同步
  • 三個插槽可用于現場總線，位置反饋和I / O選件模塊系統集成



通過直接與防御系統集成，符合防御標準，正常運行時間并降低成本

  • M700具有集成的防御轉矩關閉（STO）輸入，并且可以容納用于有效運動功能的SI防御模塊
產品代碼
M600/M700/M701/M702		 外形尺寸                 (高×寬×深）mm 電源相位 重載 正常負載
連續電流（A） 電機功率(kW) 電機功率（HP） 連續電流（A) 電機功率（kW） 電機功率(HP)
200/240 VAC +/-10%
Mxxx-03200050A 365 x 83 x 200 3 5 0.75 1 6.6 1.1 1.5
Mxxx-03200066A 365 x 83 x 200 3 6.6 1.1 1.5 8 1.5 2
Mxxx-03200080A 365 x 83 x 200 3 8 1.5 2 11 2.2 3
Mxxx-03200106A 365 x 83 x 200 3 10.6 2.2 3 12.7 3 3
Mxxx-04200137A 365 x 124 x 200 3 13.7 3 3 18 4 5
Mxxx-04200185A 365 x 124 x 200 3 18.5 4 5 24 5.5 7.5
Mxxx-05200250A 365 x 143 x 200 3 25 5.5 7.5 30 7.5 10
Mxxx-06200330A 365 x 210 x 227 3 33 7.5 10 50 11 15
Mxxx-06200440A 365 x 210 x 227 3 44 11 15 58 15 20
Mxxx-07200610A 508 x 270 x 280 3 61 15 20 75 18.5 25
Mxxx-07200750A 508 x 270 x 280 3 75 18.5 25 94 22 30
Mxxx-07200830A 508 x 270 x 280 3 83 22 30 117 30 40
Mxxx-08201160A 753 x 310 x 290 3 116 30 40 149 37 50
Mxxx-08201320A 753 x 310 x 290 3 132 37 50 180 45 60
Mxxx-09201760A 1049 x 310 x 290 3 176 45 60 216 55 75
Mxxx-09202190A 1049 x 310 x 290 3 219 55 75 266 75 100
Mxxx-09201760E 1010 x 310 x 290 3 176 45 60 216 55 75
Mxxx-09202190E 1010 x 310 x 290 3 219 55 75 266 75 100
Mxxx-10202830E 1010 x 310 x 290 3 283 75 100 325 90 125
Mxxx-10203000E 1010 x 310 x 290 3 300 90 125 360 110 150
產品代碼
M600/M700/M701/M702		 外形尺寸                 (高×寬×深）mm 電源相位 重載 正常負載
連續電流（A） 電機功率(kW) 電機功率（HP） 連續電流（A) 電機功率（kW） 電機功率(HP)
380/480 VAC +/-10%
Mxxx-03400025A 365 x 83 x 200 3 2.5 0.75 1 3.4 1.1 1.5
Mxxx-03400031A 365 x 83 x 200 3 3.1 1.1 1.5 4.5 1.5 2
Mxxx-03400045A 365 x 83 x 200 3 4.5 1.5 2 6.2 2.2 3
Mxxx-03400062A 365 x 83 x 200 3 6.2 2.2 3 7.7 3 5
Mxxx-03400078A 365 x 83 x 200 3 7.8 3 5 10.4 4 5
Mxxx-03400100A 365 x 83 x 200 3 10 4 5 12.3 5.5 7.5
Mxxx-04400150A 365 x 124 x 200 3 15 5.5 10 18.5 7.5 10
Mxxx-04400172A 365 x 124 x 200 3 17.2 7.5 10 24 11 15
Mxxx-05400270A 365 x 143 x 200 3 27 11 20 30 15 20
Mxxx-05400300A 365 x 143 x 200 3 30 15 20 31 15 20
Mxxx-06400350A 365 x 210 x 227 3 35 15 25 38 18.5 25
Mxxx-05400420A 365 x 143 x 200 3 42 18.5 30 48 22 30
Mxxx-05400470A 365 x 143 x 200 3 47 22 30 63 30 40
Mxxx-07400560A 508 x 270 x 280 3 66 30 50 79 37 50
Mxxx-07400770A 508 x 270 x 280 3 77 37 60 94 45 60
Mxxx-07401000A 508 x 270 x 280 3 100 45 75 112 55 75
Mxxx-08401340A 753 x 310 x 290 3 134 55 100 155 75 100
Mxxx-08401570A 753 x 310 x 290 3 157 75 125 184 90 125
Mxxx-09402000A 1049 x 310 x 290 3 200 90 150 221 110 150
Mxxx-09402240A 1049 x 310 x 290 3 224 110 150 266 132 200
Mxxx-09402000E 1010 x 310 x 290 3 200 90 150 221 110 152
Mxxx-09402240E 1010 x 310 x 290 3 224 110 150 266 132 200
Mxxx-10402700E 1010 x 310 x 290 3 270 132 200 320 160 250
Mxxx-10403200E 1010 x 310 x 290 3 320* 160 250 361 200 300
Mxxx-11403770E 1190 x 310 x 312 3 377 185 300 437 225 350
Mxxx-11404170E 1190 x 310 x 312 3 417* 200 350 487* 250 500
Mxxx-11404540E 1190 x 310 x 312 3 464* 250 400 507* 280 450
產品代碼
M600/M700/M701/M702		 外形尺寸                 (高×寬×深）mm 電源相位 重載 正常負載
連續電流（A） 電機功率(kW) 電機功率（HP） 連續電流（A) 電機功率（kW） 電機功率(HP)
500/575 VAC +/-10%
Mxxx-05500030A 365 x 143 x 200 3 3 1.2 2 3.9 2.2 3
Mxxx-05500040A 365 x 143 x 200 3 4 2.2 3 6.1 4 5
Mxxx-05500069A 365 x 143 x 200 3 6.9 4 5 10 5.5 7.5
Mxxx-06500100A 365 x 210 x 227 3 10 5.5 7.5 12 7.5 10
Mxxx-06500150A 365 x 210 x 227 3 15 7.5 10 17 11 15
Mxxx-06500190A 365 x 210 x 227 3 19 11 15 22 15 20
Mxxx-06500230A 365 x 210 x 227 3 23 15 20 27 18.5 25
Mxxx-06500290A 365 x 210 x 227 3 29 18.5 25 34 22 30
Mxxx-06500350A 365 x 210 x 227 3 35 22 30 43 30 40
Mxxx-07500440A 508 x 270 x 280 3 44 30 40 53 45 50
Mxxx-07500550A 508 x 270 x 280 3 55 37 50 73 55 60
Mxxx-08500630A 753 x 310 x 290 3 63 45 60 86 75 75
Mxxx-08500860A 753 x 310 x 290 3 86 55 75 108 90 100
Mxxx-09501040A 1049 x 310 x 290 3 104 75 100 125 110 125
Mxxx-09501310A 1049 x 310 x 290 3 131 90 125 150 110 150
Mxxx-09501040E 1010 x 310 x 290 3 104 75 100 125 110 125
Mxxx-09501310E 1010 x 310 x 290 3 131 90 125 150 110 150
Mxxx-10501520E 1010 x 310 x 290 3 152 110 150 200 130 200
Mxxx-10501900E 1010 x 310 x 290 3 190 132 200 200 150 200
Mxxx-11502000E 1190 x 310 x 312 3 200 150 200 248 185 250
Mxxx-11502540E 1190 x 310 x 312 3 254* 185 250 288* 225 300
Mxxx-11502850E 1190 x 310 x 312 3 285* 225 300 315* 250 350
產品代碼
M600/M700/M701/M702		 外形尺寸                 (高×寬×深）mm 電源相位 重載 正常負載
連續電流（A） 電機功率(kW) 電機功率（HP） 連續電流（A) 電機功率（kW） 電機功率(HP)
690 VAC +/-10%
Mxxx-07600190A 508 x 270 x 280 3 19 15 20 23 18.5 25
Mxxx-07600240A 508 x 270 x 280 3 24 18.5 25 30 22 30
Mxxx-07600290A 508 x 270 x 280 3 29 22 30 36 30 40
Mxxx-07600380A 508 x 270 x 280 3 38 30 40 46 37 50
Mxxx-07600440A 508 x 270 x 280 3 44 37 50 52 45 60
Mxxx-07600540A 508 x 270 x 280 3 54 45 60 73 55 75
Mxxx-08600630A 753 x 310 x 290 3 63 55 75 86 75 100
Mxxx-08600860A 753 x 310 x 290 3 86 75 100 108 90 125
Mxxx-09601040A 1049 x 310 x 290 3 104 90 125 125 110 150
Mxxx-09601310A 1049 x 310 x 290 3 131 110 150 150 132 175
Mxxx-09601040E 1010 x 310 x 290 3 104 90 15 125 110 150
Mxxx-09601310E 1010 x 310 x 290 3 131 110 150 155 132 175
Mxxx-10601500E 1010 x 310 x 290 3 150 132 175 172 140 200
Mxxx-10601780E 1010 x 310 x 290 3 178 160 200 197 185 250
Mxxx-10602100E 1010 x 310 x 290 3 210 185 250 225 200 250
Mxxx-11602380E 1190 x 310 x 312 3 238* 200 250 275* 250 300

關鍵數據

  • 重載額定功率：0.75 kW – 2.8 MW（1.0-4,200 hp）
  • 相數：3相



標準功能

智能：

  • 板載PLC
  • 運動控制



板載通訊：

  • M700和M702 –以太網
  • M701 – RS485



反饋：

  • 2個編碼器輸入
  • 1 x編碼器分頻輸出



機器防御：

  • M700和M701-1個防御轉矩關閉（STO）端子
  • M702 – 2個STO端子
  • 符合SIL3 / PLe



鍵盤：

  • 沒有標準鍵盤



選件插槽：

  • 3



通過以下方式拷貝參數：

  • PC工具
  • 智能卡
  • SD卡





電壓等級





100 V（100 V-120 V±10％）











200 V（200 V-240 V±10％）





?





400 V（380 V-480 V±10％）





?





575 V（500 V-575 V±10％）



 ?



690 V（500 V-690 V±10％）





?







控制模式





開環矢量或V / F感應電機控制





?





感應電機的開環轉子磁通控制（RFC-A）





?





開環同步電機控制（RFC-S）





?





感應電機的閉環轉子磁通控制（RFC-A）



 ?



閉環同步電機控制（RFC-S）



  ?



有源前端（AFE）整流回饋



  ?



單驅動器：

框架尺寸

尺寸（HXWXD）

重量


mm

in

kg

lb

3

 382 x 83 x 200 15.0 x 3.3 x 7.9 4.5 9.9

4

 391 x 124 x 200 15.4 x 4.9 x 7.9 6.5 14.3

5

391 x 143 x 200

15.4 x 5.6 x 7.6

7.4

16.3

6

 391 x 210 x 227 15.4 x 8.3 x 8.9 14 30.9

7

 557 x 270 x 280 21.9 x 10.6 x 11.0 28 61.7

8

 803 x 310 x 290 31.6 x 12.2 x 11.4 52 114.6

9A

 1108 x 310 x 290 43.6 x 12.2 x 11.4 66.5 146.6

9E

 1069 x 310 x 288 42.1 x 12.2 x 11.3 46 101.4

10E

 1069 x 310 x 288 42.1 x 12.2 x 11.3 46 101.4

11E

 1410 x 310 x 310 55.5 x 12.2 x 12.2 63 138.9



所有尺寸均包括安裝支架



模塊化驅動器：

框架尺寸

尺寸（HXWXD）


mm

in
整流+逆變模塊

9A

 1108 x 310 x 290 43.62 x 12.21 x 11.4

9E | 9T

 1069 x 310 x 290 42.1 x 12.21 x 11.4
10E | 10T 1069 x 310 x 290 42.1 x 12.21 x 11.4

11E | 11T

 1242 x 310 x 312 48.9 x 12.2 x 12.3
逆變模塊

9D

 773 x 310 x 290 30.4 x 12.2 x 11.4

10D

 773 x 310 x 290 30.4 x 12.2 x 11.4

11D

 863 x 310 x 290 34 x 12.2 x 12.3
整流模塊

10A
6脈沖
355 x 310 x 290
6脈沖
13.9 x 12.2 x 11.4

11A | 11T

6脈沖
415x 310 x 290
12脈沖
415x 310 x 290

6脈沖
16.3 x 12.2 x 11.4
12脈沖
16.3 x 12.2 x 11.4



所有尺寸均包括安裝支架

驅動器型號

1

 M701-更換Unidrive SP

Unidrive M701板載2個RS485端口，而不是以太網，因此是Unidrive SP的理想升級路徑。可以使用智能卡或Unidrive M connect PC工具將SP參數集移植到UnidriveM?？梢詾閁nidrive MC工具上的SI-Applications重新編譯SM-Applications程序。可以為Unidrive M上的SI-Applications重新編譯SM-Applications程序

1

M702-增強

對于需要板載以太網和雙STO以符合SIL3或PLe的應用，M702具有一個額外的STO輸入

鍵盤

1

 Remote keypad RTC
鍵盤可遠程安裝，可靈活安裝在面板的外部（符合IP54 / NEMA 12）。三行純文本，多語言LCD鍵盤，用于快速設置和有用的診斷。電池供電的實時時鐘可為事件提供準確的時間戳，幫助診斷



 Remote keypad遠程鍵盤
CI鍵盤LCD的所有功能，但可以遠程安裝。這樣可以在面板的外部靈活安裝并符合IP66（NEMA 4）

 1

 KI-Keypad
純文本，多語言LCD鍵盤，4行文本，用于深度參數和數據描述，以增強用戶體驗

1

 KI-Keypad RTC
KI-Keypad的所有功能，但具有電池供電的實時時鐘。這樣可以對事件進行準確的時間戳記，有助于診斷

系統集成模塊-反饋

1

 SI-Encoder
增量型編碼器輸入接口模塊

 1

 SI-Universal Encoder
編碼器輸入和輸出接口，支持正交，SinCos，EnDat和SSI編碼器

系統集成模塊-通訊

 1

 SI-PROFIBUS
PROFIBUS接口模塊

 1

 SI-DeviceNet
DeviceNet接口模塊

 1

 SI-CANopen
CANopen接口模塊。

 1
支持EtherNet / IP和Modbus TCP / IP的SI-Ethernet外部以太網模塊

1

SI-EtherCAT
EtherCAT接口模塊
 1 SI-PROFINET RT
PROFINET接口模塊

系統集成模塊-應用

1

 SI-Applications
Second處理器模塊，允許為SyPTPro應用程序重新編譯為Unidrive M700

 1

 MCi200
Second處理器，使用Machine Control Studio提供機器控制

 1

 MCi210
通過直接在處理器上的雙端口以太網接口和附加I / O添加到MCi200

系統集成模塊-附加I / O



 SI-I / O
擴展I / O接口模塊，用于增加驅動器上I / O點的數量。提供附加功能：4 x數字I / O，3 x模擬輸入（默認）/數字輸入，1 x模擬輸出（默認）/數字輸入，2 x繼電器

系統集成模塊

 1

 SI-Safety
一種智能可編程模塊，符合IEC 61800-5-2 / ISO 13849-1功能標準，可達SIL3 / PLe

驅動器接口單元-備用

 智能卡

 Smartcard
Smartcard存儲設備可備份和復制參數集和基本PLC程序
 1 SD卡適配器
允許將SD卡插入智能卡插槽，以進行參數備份克隆和應用程序

驅動器接口單元-通訊

 1
KI-485適配器
這使驅動器可以通過RS485進行通信。如果驅動器沒有鍵盤，通常用于編程
 1
 CT USB通訊電纜
USB通訊電纜允許驅動器連接到PC，以便與Unidrive M的PC工具一起使用*



*還需要一個適配器。
