DVP-20PM系列

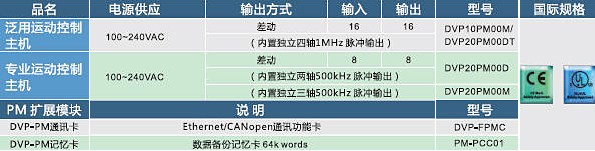

| DVP-10/20PM系列 | |||||
| 品名 | 型號 | 輸入 | 輸出 | 輸出方式 | 電源供應 |
| 通用運動控制主機 | DVP10PMOOM | 16 | 16 | 差動 | 100~240VAc |
| (內置獨立四軸 1MHz 脈沖輸出) | |||||
| 專業運動控制主機 | DVP20PMOODT | 8 | 8 | 差動 | 100~240VAC |
| DVP20PMOOD | (內置獨立兩軸 500kHz 脈沖輸出) | ||||
| DVP20PMOOM | (內置獨立三軸 500kHz 脈沖輸出) | ||||
| PM擴展模塊 | 型號 | 說明 | |||
| DVP- PM 通訊卡 | DVP-FPMC | Ethernet/CANopen 通訊功能卡 | |||
| 基本指令執行時間 | 0.13 us | ||||
| Mov 指令執行時間 | 3.74us | ||||
產品特色
專業運動控制
DVP20PM00D/M
兼容G-code/ M-code，3軸直線/ 圓弧/ 螺旋插補運動控制
支持電子凸輪功能 (2048點) 及飛剪、追剪應用，是運動控制主機，也是擴展模塊
- 16點I/O 主機，可擴展I/O 至512 點
- 程序容量：64k steps / 數據寄存器：10k words
- 內建RS-232與RS-485通訊端口，兼容標準MODBUS ASCII/RTU通訊協議
運動控制功能
- 內建A/B相差動訊號輸出：2組 (DVP20PM00D) / 3組 (DVP20PM00M)，差動輸出頻率500kHz
- 支持手搖輪直接輸入
- 單軸運動控制功能 (1段速、2段速、手搖輪輸入)
- 電子齒輪功能
應用領域
三軸伺服定位控制、雕刻機、高速繞線機、半導體設備黏晶機
技術規格
| 工業網絡轉換器 | ||||||||
| 品名 | 型號 | 說明 | ||||||
| 轉換器 | IFD6500 | USB/RS-485 轉換器 | ||||||
| IFD6503 | USB/CAN 轉換器 | |||||||
| IFD6530 | USB/RS-485 轉換器 | |||||||
| IFD9506 | EtherNet/IP、Modbus TCPJRS-232、RS-485 轉換器 | |||||||
| IFD9502 | DeviceNet/RS-232，RS-485 轉換器 | |||||||
| IFD9503 | CANopen/RS-232，RS-485 轉換器 | |||||||
| IFD8500-A | RS-232至 RS-485/RS-422 通訊轉換模塊，隔離型 | |||||||
| IFD8510-A | RS-485/RS-422 信號再生器，隔離型 | |||||||
| IFD8520 | RS-485/RS-422至RS-232 可定址通訊轉換模塊，隔離型 | |||||||
| IFD8540 | 藍牙/RS-485 通訊轉換器 | |||||||
| 品名 | 型號 | 說明 | 規格 | 適用產品/模塊 | |
| 長度 | 接頭/端子臺 | ||||
| 運動控制電纜網絡通訊電纜 | UC CMC003 01A | CANopen 通訊連接電績 | 0.3m | RJ45 | DVPCOPM-SL DWP10MC11T DVP15MC11T DWP15MC11T-06 DVPCPO2-H2 TAP CNO3 |
| UC CMC005-01A | 0.5m | ||||
| UC CMC010-01A | 1m | ||||
| UC CMC015-01A | 1.5m | ||||
| UC-CMCO20-01A | 2m | ||||
| UC CMC030-01A | 3m | ||||
| UC CMC050 01A | 5m | ||||
| UC CMC100-01A | 10m | ||||
| UC CMC200 01A | 20 m | ||||
| UC EMC003-02C | EtherCAT 通訊連接電統(高抗干擾) | 0.3m | RJ45 | DVP50MC11T DVP50MC11T-06 |
|
| UC EMC005 02C | 0.5m | ||||
| UC EMC010-02C | 1m | ||||
| UC-EMCO20-02C | 2m | ||||
| UC EMC050 02C | 5m | ||||
| UC EMC100-02C | 10m | ||||
| UC EMC200-02C | 20m | ||||
| UC EMC003 02B | EtherCAT 通訊連接電統 | 03m | RJ45 | ||
| UC EMC005-02B | 0.5m | ||||
| UC EMC010 02B | 1m | ||||
| UC-EMCO20-02B | 2m | ||||
| UC EMC030-02B | 3m | ||||
| UC EMC050-02B | 5m | ||||
| UC EMC100 02B | 10m | ||||
| 網絡通訊,電纜 | UC DNO12 02A | DevlceNet/CANopen 通訊連接電統(主線-粗) | 使用者自定單為米305米 | - | DeviceNet/CANopen 相關機種 |
| UC DN012 02A | DeviceNet/CANopen 通訊連接電統(支線-細) | - | |||
| 配線模塊 | UB-10 0R16A | DVP32SN 輸出模塊之配線模塊 | - | 16 點繼電器輸出，牛角座 | DWP32SN11TN |
| UB-10 0T32A | DWP32SN 輸出模塊之配線模塊 | - | 32 點品體管輸出，牛角座 | DVP32SN11TN | |
| 0B-101032A | DWP32SMI 數字輸入慣塊之配線模塊 | - | 32 點輸入，牛角座 | DVP32SM11TN | |
| 轉接頭 | UN 03EN 04A | RJ45 轉接頭 | - | - | - |
| 周邊和配件 | 數據備份行儲器(OWP-EH3 系列專用) | DVP 512FM | |||
| 數據備份存儲器(DVP-ES2 系列專用) | DVP E64FM | ||||
| 數據備份行儲器 (64k words) | DWPPCCO1 | ||||
| 數據備份存儲器(TP 系列專用) | TP-PCC01 | ||||
| 計算機(g PIn & 25 PIn D Sub] 與PLC通訊連接線，1.5公尺 | DWPACAB215 | ||||
| 計算機(g Pin & 25 PIn D-Sub] 與PLC通訊連接線，3公尺 | DVPACAB230 | ||||
| 支持 4種 RS-485 連接線 | ADP485 01 | ||||
| ADP485-01與ASDA-A 系列同服通訊連接錢 | ADPCAB03A | ||||
| ADP485-01與ASDA-B 系列同服通訊連接線 | ADPCAB03B | ||||
| DVP-ESJEX 系列Wo 擴展機延長錢，30 公分 | DVPACAB403 | ||||
| DVP-EH主機與擴展順塊延長錢，0.7公尺 | DVPACAB4A07 | ||||
| DeviceNet/CANopen 分接意，1分2 | TAP CNO1 | ||||
| DewlceNet/CANopen 分接盒，2分3 | TAP CNO2 | ||||
| DevlceNetJCANopen 分接盒，2分3個RJ45 接頭 | TAPCNO3 | ||||
| DVP-EH/SX 主機專用 3.6 電池(非充電電油] | DVPABT01 | ||||
| CANopen 通訊終端電阻端子 (RJ45) | TAP-TR01 | ||||
| TP 程序規劃錢 | UCPRG030-10A | ||||
