AX-3 系列運動控制型 CPU

產品特色

AX-3 CODESYS 控制系統
● 提供多種控制器方案
     ● EtherCAT運動控制器
        - AX-308E?/?AX-316E?/?AX-332E CPU可支持8?/?16?/?32軸EtherCAT (AX-332E 同步時間 1ms@32軸)
        - AX-304EL?/?AX-364EL CPU可支持4?/?64軸EtherCAT (點對點模式)
     ●邏輯控制器
        - AX-300N?/?AX-324N CPU內置0?/?24點DIO
● 支持 AS 電源、DIO、AIO與溫度擴展模塊 ( 32臺)
● 提供高速的指令周期: 基本指令執行速度可達2?ns
● 提供位置、速度、扭力、多軸插補、電子齒輪與電子凸輪等多種運動控制指令
● 內置6?~?16 DI?/?6?~?8 DO、增量型編碼器、SSI編碼器、RS-232/422?/?485、Ethernet與EtherCAT等界面

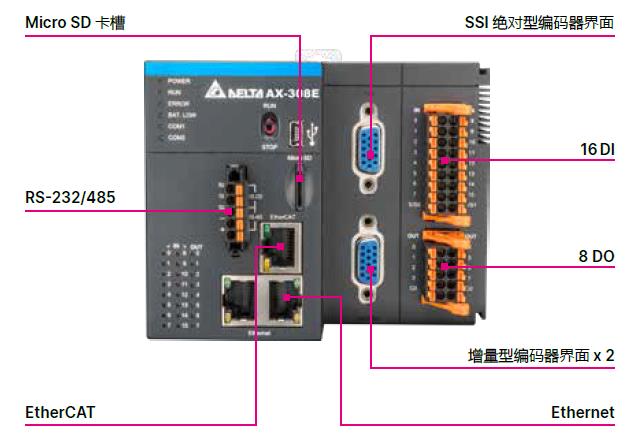

整合式主機設計
● AX-3運動控制器內置多種I/O與通訊接口，滿足精巧、能與高價值的市場需求

注 : 實際支持功能會因機種不同而有所差異


應用領域

木材加工、包裝、印刷、紡織、制

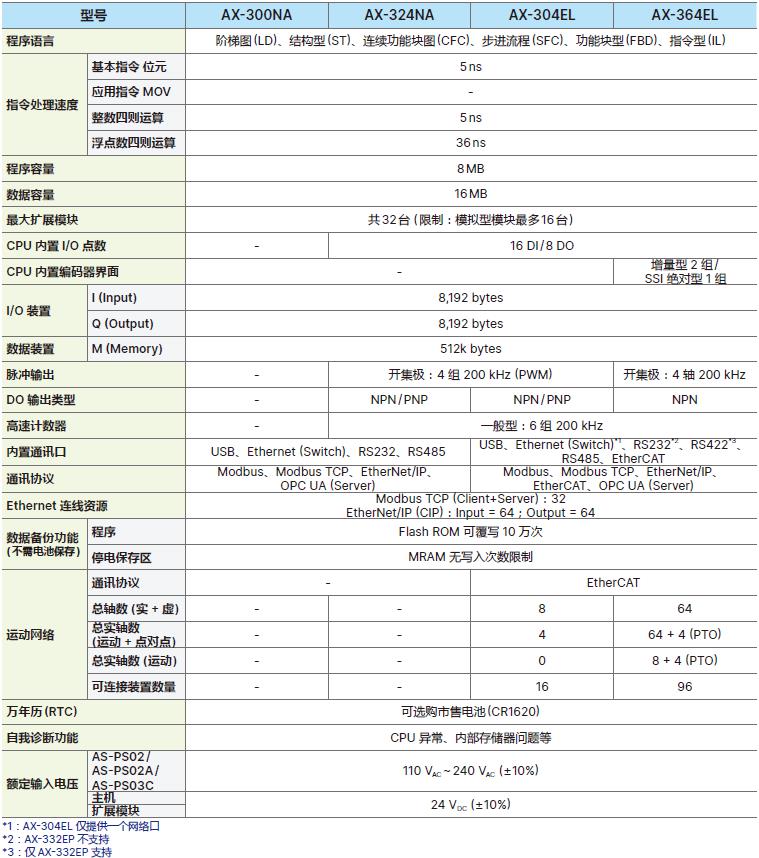

技術規格

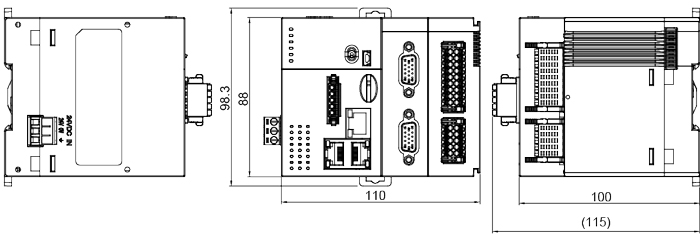

尺寸圖

※更多尺寸圖，請至下載中心

AX-3 系列 CPUs
AX-308EA  / AX-316EA  / AX-364EL
單位：mm
