AS系列標準型CPU
| AS系列標準型CPU | ||||

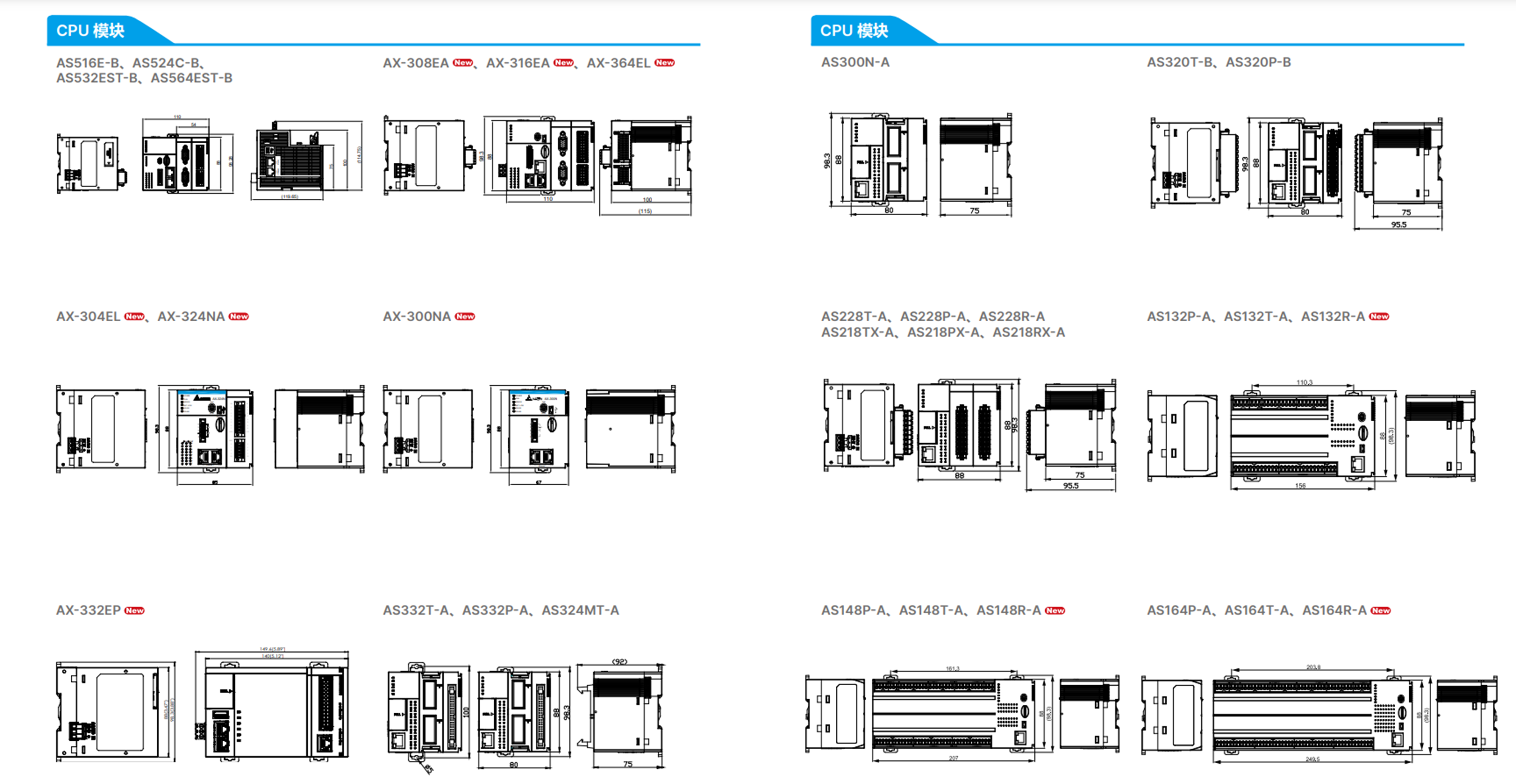

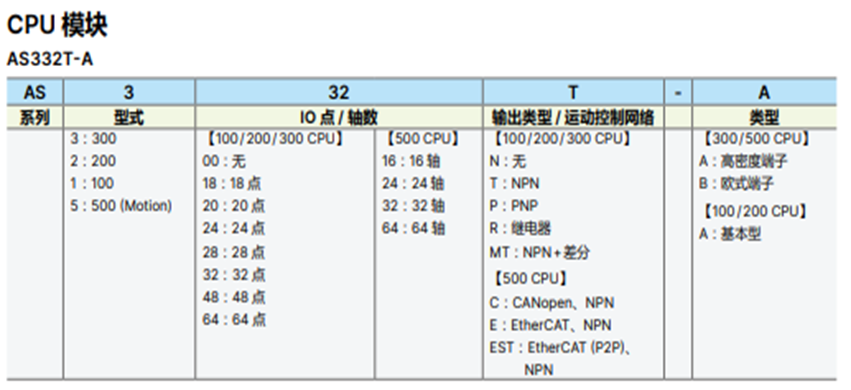

| CPU 模塊 | ||||
| 型號 | 指令速度 / 性能 | 存儲器 / CPU 頻率 | ZUI大 I/O 點數 / 擴展模塊 ( ZUI大擴展機架 ) |
存儲卡 |
| AS100 | LD：25 ns MOV：0.15 μs | RAM：2 MB ROM：4 MB CPU 頻率： 400 MHz |
右側+遠程擴展：1,024點 / 32臺(ZUI多15站) | Micro SD ZUI大32GB |
| AS200 | 40k steps / 1 ms (LD 40%、MOV 60%) |
|||
| AS300 | ||||
| AS500 | Boolean：0.05 μs Integer：0.24 μs Float：0.30 μs |
RAM：20 MB ROM：20 MB CPU 頻率：1 GHz |
右側擴展：1,024點 / 32臺 |
|
| AX-300NA0PA1 AX-304ELA0PA1P/T AX-308EA0MA1P/T AX-316EA0MA1T AX-324NA0PA1P AX-364ELA0MA1T |
Boolean：5 ns Integer：5 ns Float：36 ns |
RAM：16 MB ROM：16 MB CPU 頻率： 800 MHz |
右側擴展：1,024點 / 32臺 | |
| AX-332EP0MB1T | Boolean：1.6 ns Integer：1.6 ns Float：1.6 ns |
RAM：256 MB ROM：128 MB CPU 頻率：2 GHz |
右側擴展：1,024點 / 32臺 | |
產品特色
- 采用臺達自行開發的32位SoC處理器，大幅提升效能(40k steps/ms)
- 強大定位控制功能，可同時支持多達8軸CANopen 運動網絡/6軸200 kHz脈波控制
- 采用堅固耐用的無背板架構，搭配快速安裝機構設計，扣環結構，可「直上/直下」更換模塊，方便安裝
- 搭配專業、簡易的編輯軟件接口ISPSoft V3.0，快速完成硬件和網絡設定，內建多組行業專用功能塊，方便客戶應用
應用領域
消費電子產品制程自動化設備、高階機械設備、食品及飲料包裝行業
| 溫度測量模塊 | ||||||
| 名稱 | 型號 | 通道數 | 模式選擇 | 端子臺 | 消耗功能（內部/外部） | 規格 |
| RTD 溫度測量 模塊 |
AS04RTD-A | 4 | Pt100 Ni100 Pt1000 Ni1000 JPt100 LG-Ni1000 Cu50 Cu100 輸入阻抗 0 ~ 300 Ω 0 ~ 3,000 Ω |
可脫落式 端子臺 |
2 W | ? 分辨率：0.1?C / 0.18?F ? 轉換時間：200 ms / 通道 ? 總和精 準度：RTD：±0.1%TC：± 0.5% ? 斷線檢測 ? 模塊監視 / 設定 /軟件 |
| AS06RTD-A | 6 | |||||
| TC 熱電偶 溫度測量 模塊 |
AS04TC-A | 4 | J、K、R、 S、T、E、 N、B 或 -100 ~ +100 mV |
|||
| AS08TC-A | 8 | |||||
| 秤重模塊 | ||||||
| 名稱 | 型號 | 通道數 | 模式選擇 | 端子臺 | 消耗功能（內部/外部） | 規格 |
| 秤重模塊 | AS02LC-A | 2 | 0 ~ 1 0 ~ 2 0 ~ 4 0 ~ 6 0 ~ 20 0 ~ 40 0 ~ 80 mV/V |
可脫落式 端子臺 |
0.75 W / 3 W | ? 硬件(ADC)分辨率 24 位元(輸出數值32位元) ? 4 ~ 6 線 Load Cell 傳感器 ? 多組信號范圍可選擇 ? LCSoft 專用軟件設定 ? 動態高速秤重功能 ? 50 / 60 Hz 主動濾波 |

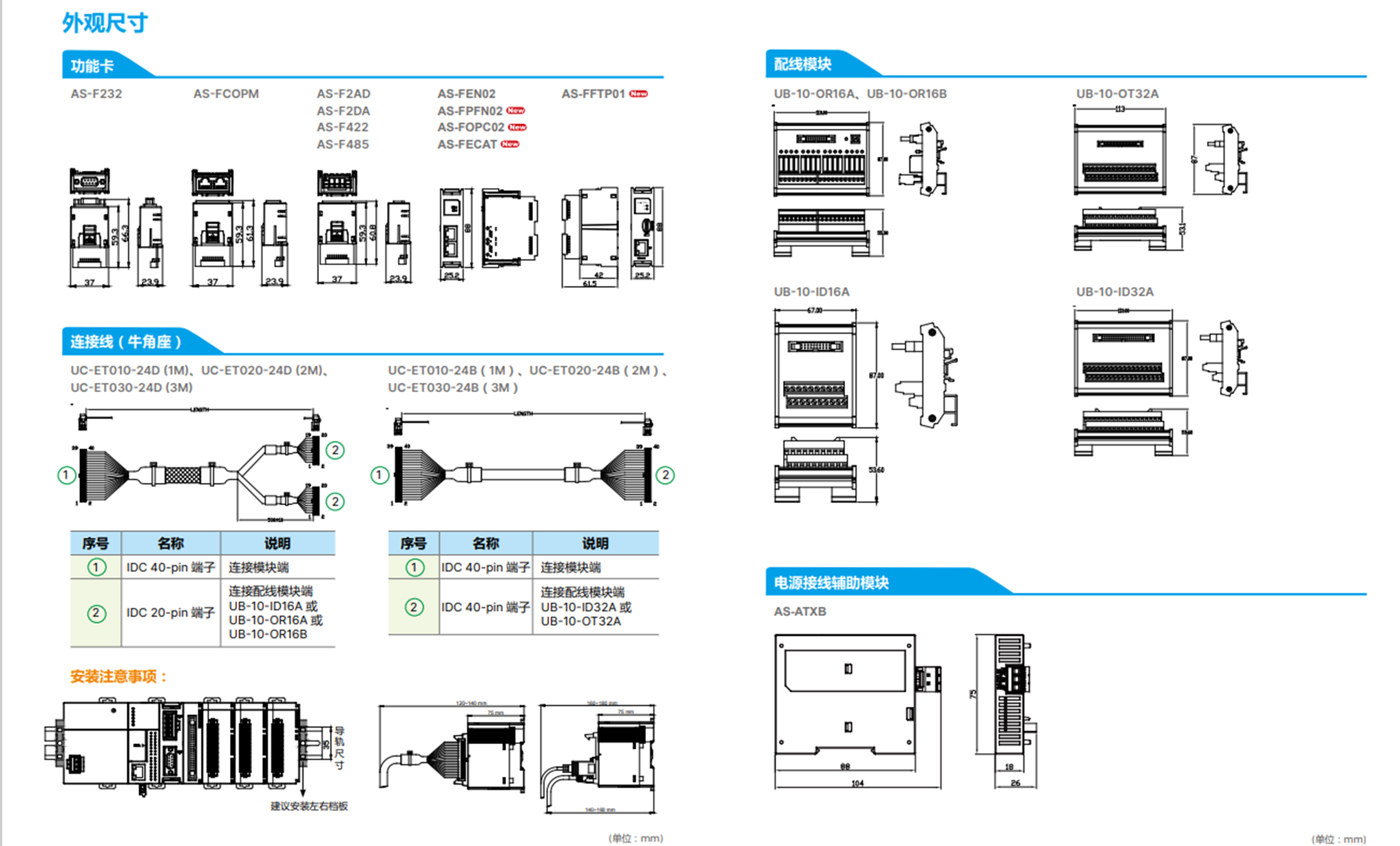

| 功能卡安裝位置說明 | |||||||||||
| 功能卡 | 卡槽 占用數量 |
可安裝位置 | |||||||||
| 名稱 | 型號 | 通道數 | 規格 | AS300 主機 | AS00SCM (COM 模式) | AS00SCM (RTU 模式) | |||||
| 通訊卡 | AS-F232 | 1 | 串行通訊端口，RS-232接口，支持主/從站模式 | 1 | 槽位 1、2 | 槽位 1、2 | - | ||||
| AS-F422 | 串行通訊端口，RS-422接口，支持主/從站模式 | 1 | 槽位 1、2 | 槽位 1、2 | - | ||||||
| AS-F485 | 串行通訊端口，RS-485接口，支持主/從站模式 | 1 | 槽位 1、2 | 槽位 1、2 | - | ||||||
| AS-FCOPM | ? CANopen通訊端口，支持DS301、AS系列遠端或 臺達專屬伺服電機控制 ? 內置手動切換式終端電阻 (120Ω) |
1 | 槽位 2 | 槽位 2 (槽位 1 失效) | 槽位 2 (槽位 1 失效) | ||||||
| AS-FEN02 | Ethernet通訊端口，RJ45 x2 (Switch功能)， 支持 EtherNet/IP (Adapter模式) / Modbus TCP 通訊協議 |
2 | 槽位 2 (占 2 槽) | - | 槽位 2 (占 2 槽) | ||||||
| AS-FPFN02 | PROFINET通訊端口，RJ45 x2 (Switch功能)， 支持PROFINET (Device模式) |
2 | 槽位 2 (占 2 槽) | - | 槽位 2 (占 2 槽) | ||||||
| AS-FOPC02 | Ethernet通訊端口，RJ45 x2 (Switch功能)， 支持 OPC-UA (Server模式) / Modbus TCP 通訊協議 |
2 | 槽位 2 (占 2 槽) | - | - | ||||||
| AS-FFTP01 | Ethernet通訊端口，RJ45 x1， 支持OPC-UA (Server模式) / FTP Server / MQTT Client / Web Server (Node-RED) / Modbus TCP 通訊協議 |
2 | 槽位 2 (占 2 槽) | - | - | ||||||
| AS-FECAT | 2 | EtherCAT/Ethernet 通訊端口，RJ45 x2， 可指 定其中一個通訊端口為EtherCAT主站，另一個通訊端口為 Modbus TCP從站。EtherCAT支持ZUI高16軸點對點定位控制 (僅支持 臺達驅動器) |
2 | 槽位 2 (占 2 槽) | - | - | |||||
| 模擬 I/O 卡 | AS-F2AD | 2 | 2通道模擬信號輸入0 ~ 10 V（12位元分辨率)， 4 ~ 20 mA (11位元分辨率)，轉換時間：3 ms /通道 |
1 | 槽位 1、2 | - | - | ||||
| AS-F2DA | 2 | 2通道模擬信號輸出0 ~ 10 V， 4 ~ 20 mA (12位元分辨率)，轉換時間：2 ms /通道 |
1 | 槽位 1、2 | - | - | |||||
| 通訊模塊 / 遠端 I/O 模塊 | |||||||
| 名稱 | 型號 | 通訊安裝數量 | 消耗功能（內部/外部） | 規格 | |||
| 通訊擴展模塊 | AS00SCM-A | 2 | 0.6w | RS-232 / RS-422 / RS-485(搭配 AS-F232 / 422 /485) CANopen - Slave 與 RTU 模式 (搭配 AS-FCOPM) Ethernet - EtherNet/IP RTU 模式(搭配 AS-FEN02) PROFINET - PROFINET RTU 模式(搭配 AS-FPFN02) |
|||
| DeviceNet 通訊模塊 |
AS01DNET-A | - | 0.8w | ? DeviceNet 通訊協議 ? 支持 Master / Slave ? 支持 RTU 模式 |
|||
| IO-Link 模塊 |
AS04SIL-A | 0.8w | ? 4 通道 ? 4.8 / 38.4 / 230.4 kbps ? ZUI大數據交換量 : 32 bytes (通道) / 128 bytes (模塊 |
||||
| 遠端 I/O 模塊 | ASRTU-EC16AP1TA ASRTU-EC16AP1PA |
1.8w | ? EtherCAT 通訊協議 ? 支持 PDO、SDO、Hot Connect 功能 ? 內置 8 DI (兩通道 200 kHz) / 8 DO (2 軸 200 kHz) ? 右側支持?jǐn)U展 AS 系列數字 / 模擬 / 秤重 / 溫度模塊 |
||||
| 電源供應器模塊 | |||||||
| 名稱 | 型號 | 輸入 | 輸出 | ||||
| 電源供應器模塊 | AS-PS02 | 100 ~ 240 VAC | 24 VDC，2 A (匯流排使用) | ||||
| AS-PS02A | 24 VDC，1.5 A (匯流排使用) 24 VDC， 0.5 A (外部 I/O 使用) |
||||||
| AS-PS03C | 24 VDC，3 A (外部 I/O 使用) 內置 RS-485 (Modbus) |
||||||

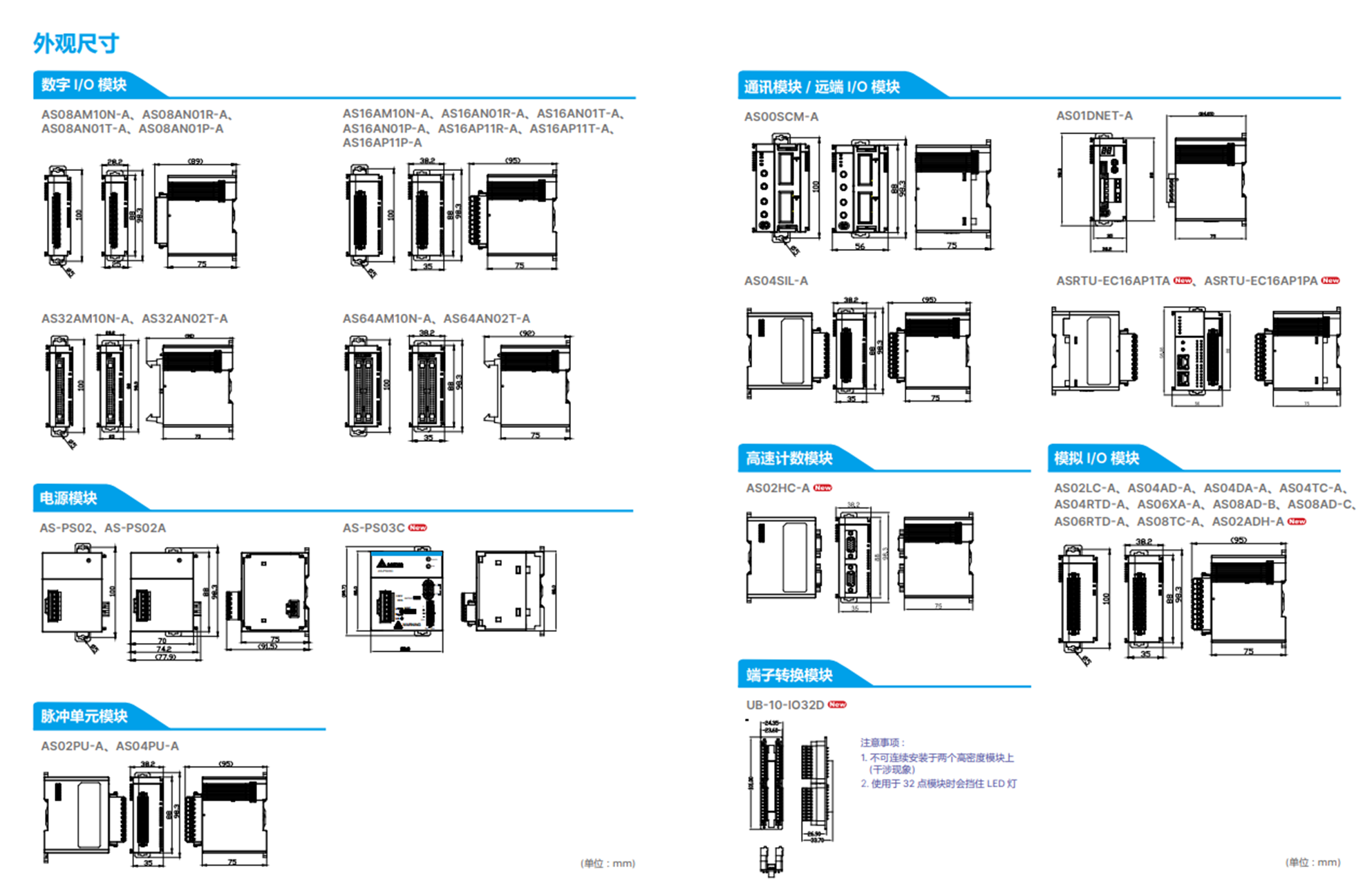

| 數字I/O模塊 | |||||||
| 名稱 | 型號 | 點數 | 模式選擇 | 端子臺 | 消耗功率 （內部 / 外部） | ||
| 輸入模塊 | AS08AM10N-A | 8 | 24 VDC 5 mA |
可脫落式端子臺 | 0.5w | ||
| AS16AM10N-A | 16 | 0.5w | |||||
| AS32AM10N-A | 32 | MIL 牛角座 | 0.48w | ||||
| AS64AM10N-A | 64 | 0.72w | |||||
| 名稱 | 型號 | 點數 | 模式選擇 | 端子臺 | 消耗功率 （內部 / 外部） | 規格 | |
| 輸出模塊 | AS08AN01R-A | 8 | 240 VAC 24 VDC |
可脫落式 端子臺 |
0.7w | 繼電器 | |
| AS16AN01R-A | 16 | 3.4w | 繼電器 | ||||
| AS08AN01T-A | 8 | 5 ~ 30 VDC 0.5 A |
0.72w | 晶體管 NPN (Sink) | |||
| AS08AN01P-A | 8 | 1.4w | 晶體管 PNP (Source） | ||||
| AS16AN01T-A | 16 | 1.4w | 晶體管 NPN (Sink) | ||||
| AS16AN01P-A | 16 | 1.4w | 晶體管 PNP (Source） | ||||
| AS32AN02T-A | 32 | 5 ~ 30 VDC 0.1 A |
可脫落式 端子臺 |
0.72w | 晶體管 NPN (Sink) | ||
| AS64AN02T-A | 64 | 1.44w | 晶體管 NPN (Sink) | ||||
| 名稱 | 型號 | 點數 | 模式選擇 | 端子臺 | 消耗功率 （內部 / 外部） | 規格 | |
| 輸入 | 輸出 | ||||||
| 輸入/輸出 模 |
AS16AP11R-A | 16(8輸入/8輸出) | 24 VDC 5 mA |
240 VAC 24 VDC 2A |
可脫落式 端子臺 |
0.9w | 繼電器 |
| AS16AP11T-A | 5 ~ 30 VDC 0.5 A | 0.7w | 晶體管 NPN (Sink) |
||||
| AS16AP11P-A | 0.7w | 晶體管 PNP (Source） | |||||
| 模擬 I/O 模 | |||||||
| 名稱 | 型號 | 通道數 | 模式選擇 | 端子臺 | 消耗功能（內部/外部） | 規格 | |
| 模擬輸入 模塊 |
AS02ADH-A | 2 | 1 ~ 5 V 0 ~ 5 V -5 ~ 5 V 0 ~ 10 V -10 ~ 10 V 4 ~ 20 mA 0 ~ 20 mA -20 ~ 20 mA |
可脫落式 端子臺 |
1.2 W / 2 W | ? 分辨率 16 位元 ? 提供單一通道 on/off 設定以提升整體轉換效率 ? 轉換時間：20 μs / 2通道 ? 斷線檢測：限模式選擇1 5 V，4 ~ 20 mA ? 內置外部觸發輸入點 (1 點 / 通道 )，可實 現實時記錄的應用 |
|
| AS04AD-A | 4 | 1.2 W / 2.16 W | ? 分辨率 16 位元 ? 提供單一通道 on/off 設定以提升整體轉換效率 ? 轉換時間：2 ms / 通道 ? 斷線檢測：限模式選擇 1 ~ 5 V，4 ~ 20 mA |
||||
| AS08AD-B | 8 | 1 ~ 5 V 0 ~ 5 V -5 ~ 5 V 0 ~ 10 V -10 ~ 10 V |
1.2 W / 2.5 W | ||||
| AS08AD-C | 8 | 4 ~ 20 mA 0 ~ 20 mA -20 ~ 20 mA |
|||||
| 模擬輸出 模塊 |
AS04DA-A | 4 | 0 ~ 10 V -10 ~ 10 V 4 ~ 20 mA 0 ~ 20 mA |
1.2 W / 2.64 W | ? 分辨率 12 位元 ? 提供單一通道on/off 設定 ? 轉換時間：250 μs / 通道 |
||
| 模擬輸入 / 輸 出模塊 |
AS04DA-A | 輸入：4 輸出：2 | 輸入： 1 ~ 5 V 0 ~ 5 V -5 ~ 5 V 0 ~ 10 V -10 ~ 10 V 4 ~ 20 mA 0 ~ 20 mA -20 ~ 20 mA 輸出： 0 ~ 10 V -10 ~ 10 V 4 ~ 20 mA 0 ~ 20 mA |
1.2 W / 2.16 W | ? 輸入分辨率 16 位元 ? 輸出分辨率 12 位元 ? 提供單一通道 on/off 設定以提升整體轉換效率 ? 轉換時間：2 ms / 通道 ? 斷線檢測：限模式選擇 1 ~ 5 V， 4 ~ 20 mA |
||
