AH系列標準型CPU模塊

AH系列標準型CPU模塊

  1. 采用32位處理器
  2. I/O 擴展點數：
    - DIO支持點數為4,352點
    - AIO支持信道數為544個信道
    - RIO支持能力為100,000點以上
  3. 程序容量： 384k steps (1.5MB)
  4. 數據緩存器增加為(D+L) 256k words
  5. 高速的程序處理能力：LD處理速度為0.02μs
  6. CPU模塊內建全隔離RS-232/422/485、Mini USB、Ethernet、SDHC記憶卡功能
  7. 多元化模塊選擇，包含數字I/O、模擬I/O、溫度、網絡、脈波及DMCNET與EtherCAT運動控制等模塊
AH系列標準型CPU模塊

型號 本地I/O點數 程序容量 數據暫存器
D / L / B		 功能塊 延伸背板 LD執行速度(μs) 消耗功率   ( 內部 )
AHCPU500-RS2 768 32k steps(128 KB) 16k/16k/512k words 128 0 0.1 2W
AHCPU501-RS2 768 48k steps（196 KB) 24k/24k/512k words 512 0 0.02 0.9W
AHCPU510-RS2 1280 64k steps(256 KB) 32k/32k/1,024k words 256 1 0.1 2W
AHCPU511-RS2  1280 96k steps(384 KB) 48k/48k/1,024k words 1024 1 0.02 2.9W
AHCPU520-RS2 2304 128k steps (512 KB) 64k/64k/2,048k words 512 3 0.1 2W
AHCPU521-RS2 2304 192k steps (768 KB 96k/96k/2,048k words 2048 3 0.02 2.9W
AHCPU530-RS2  4352 256k steps (1 MB) 64k/64k/4,096k words 1024 7 0.1 2W
AHCPU531-RS2 4352 384k steps (1.5 MB) 128k/128k/4,096k words 4096 7 0.02 2.9W
AHCPU500-EN 768 32k steps (128 KB) 16k/16k/512k words 128 0 0.1 2W
AHCPU501-EN 768 48k steps (196 KB 24k/24k/512k words 512 0 0.02 0.9W
AHCPU510-EN  1280 64k steps (256 KB) 32k/32k/1,024k words 256 1 0.1 2W
AHCPU511-EN  1280 96k steps (384 KB) 48k/48k/1,024k words 1024 1 0.02 2.9W
AHCPU520-EN  2304 128k steps (512 KB) 64k/64k/2,048k words 512 3 0.1 2W
AHCPU521-EN/DNP 2304 192k steps (768 KB) 96k/96k/2,048k words 2048 3 0.02 2.9W
AHCPU530-EN  4352 256k steps (1 MB) 64k/64k/4,096k words 1024 7 0.1 2W
AHCPU531-EN 4352 384k steps (1.5 MB) 128k/128k/4,096k words 4096 7 0.02 2.9W
產品特色



  • 高階軟硬件整合的自動化系統

  • ISPSoft 編輯軟件，提供五種編程語言及圖形化界面
  • 背板與背板之間的近端延伸通訊線可達100米，增加硬件規劃的彈性
  • 支持模塊熱插入功能，提升維護便利性
應用領域

產業機械應用

AH500的優異運動控制功能，可實現任意三軸直線補間、任意兩軸圓弧補間、及任意三軸螺旋補間與連續補間功能，透過臺達DMCNET高速通訊網絡架構，可達到1ms的指令周期內12軸同動或4組3軸同動補間功能。無論是復雜的過程控制或是精密的運動控制需求，都能透過AH500來實現，有效應用于各種產業機臺，如建材機，經編機，食品包裝機等等。

系統應用

AH500是為了各種高階自動化系統應用而設計的模塊化控制器，多樣化的模塊選擇及優異的系統架構擴充性，為各種系統應用行業提供優異解決方案；例：針對建筑空調(HVAC)以及造紙行業的遠程I/O需求，AH500主站可作為中央控制系統，將AH500的遠程I/O分散建置在HVAC系統中不同的樓層位置，或是造紙行業中不同的制程階段，提供樓宇自動化或是工廠自動化的完整解決方案。

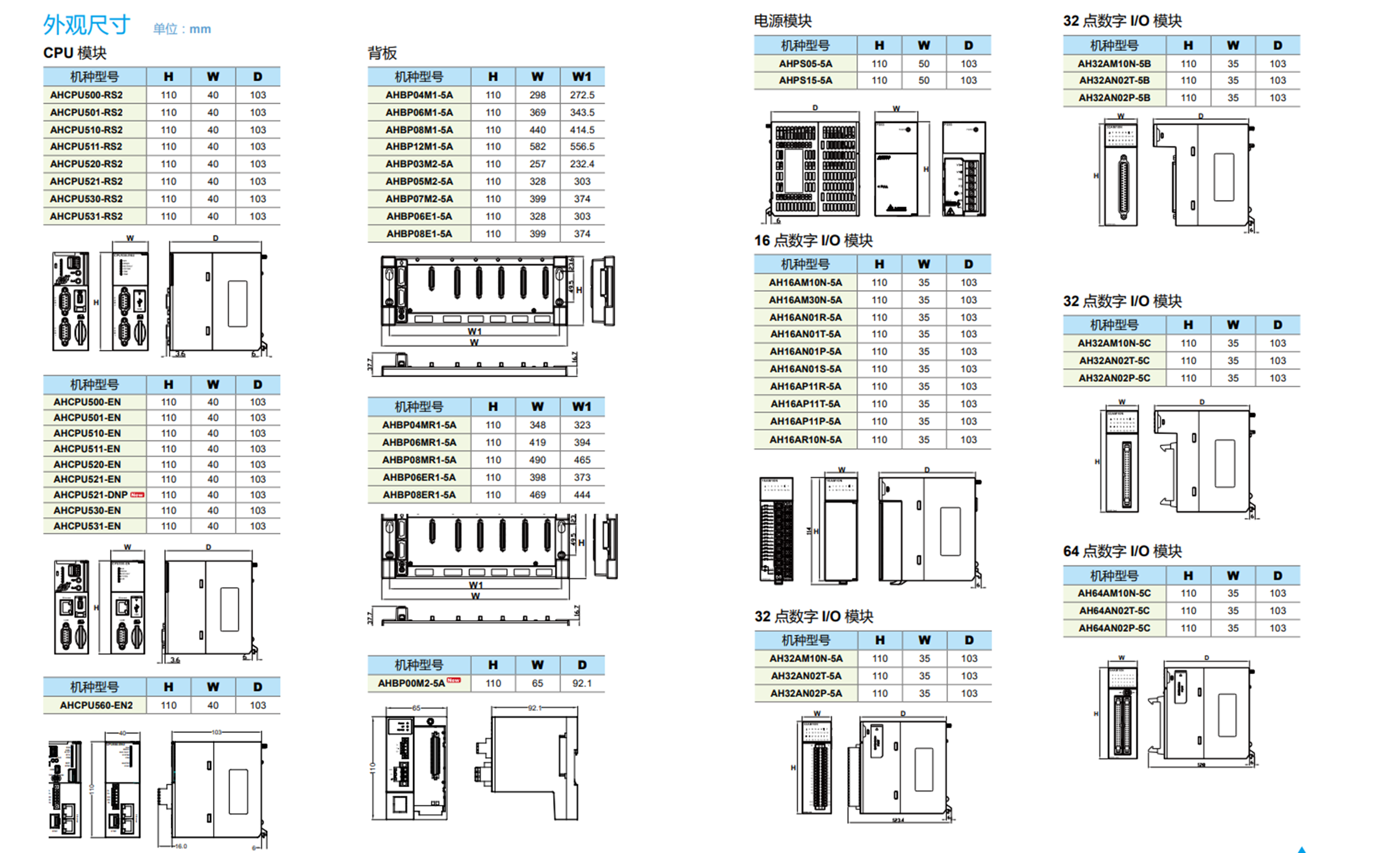

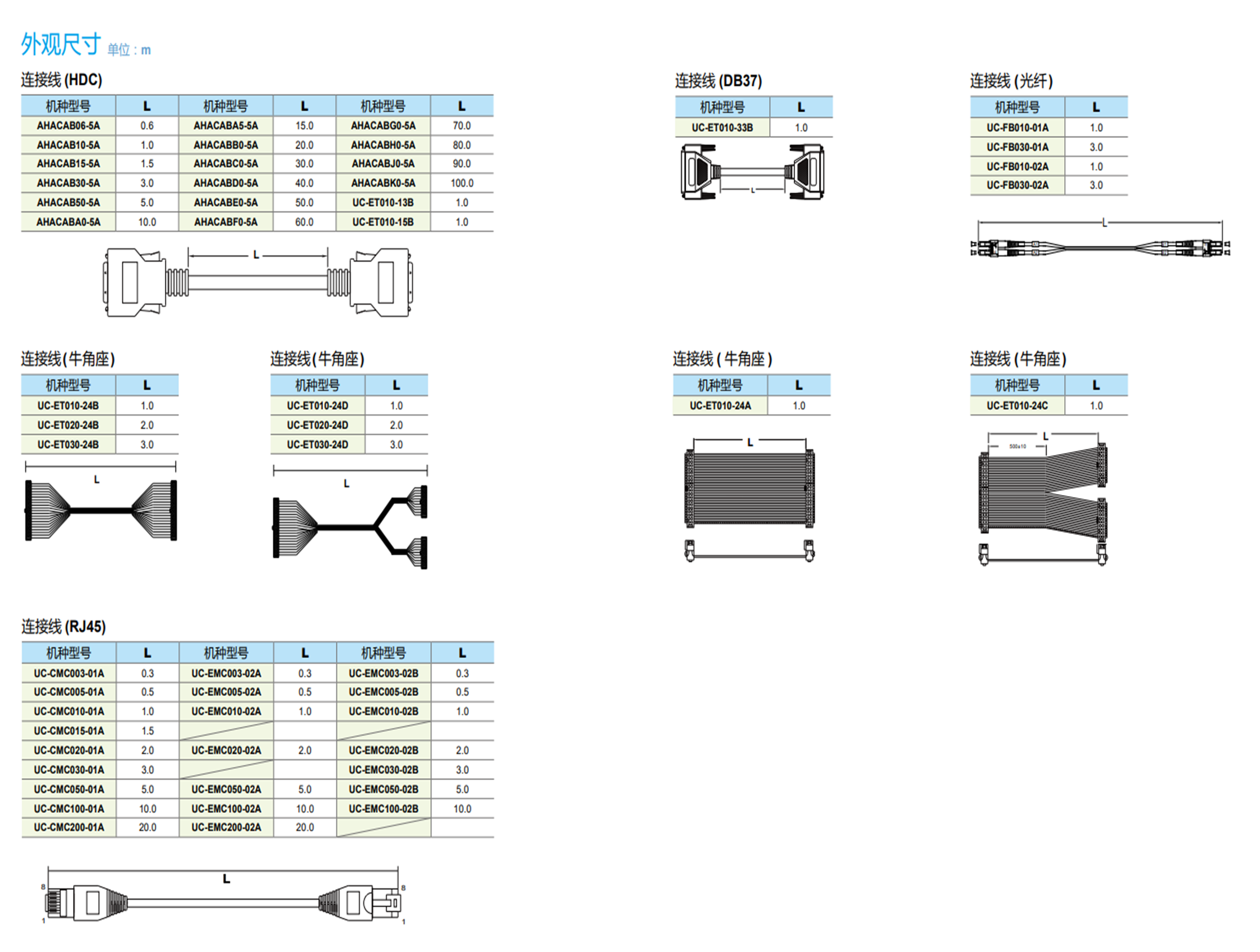

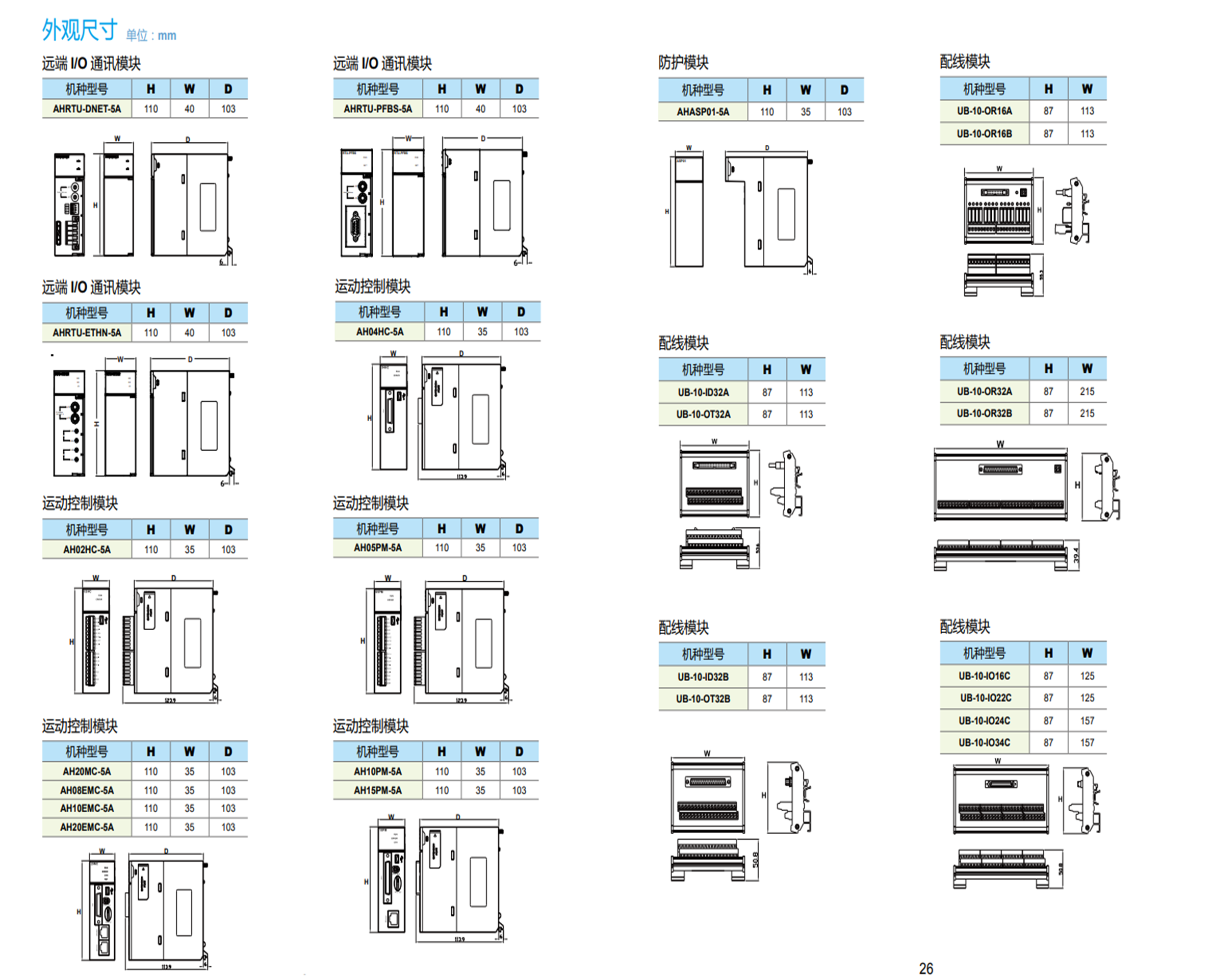

技術規格
  1. 采用32位處理器
  2. I/O 擴展點數：
    - DIO支持點數為4,352點
    - AIO支持信道數為544個信道
    - RIO支持能力為100,000點以上
  3. 程序容量： 384k steps (1.5MB)
  4. 數據緩存器增加為(D+L) 256k words
  5. 高速的程序處理能力：LD處理速度為0.02μs
  6. CPU模塊內建全隔離RS-232/422/485、Mini USB、Ethernet、SDHC記憶卡功能
  7. 多元化模塊選擇，包含數字I/O、模擬I/O、溫度、網絡、脈波及DMCNET與EtherCAT運動控制等模塊
