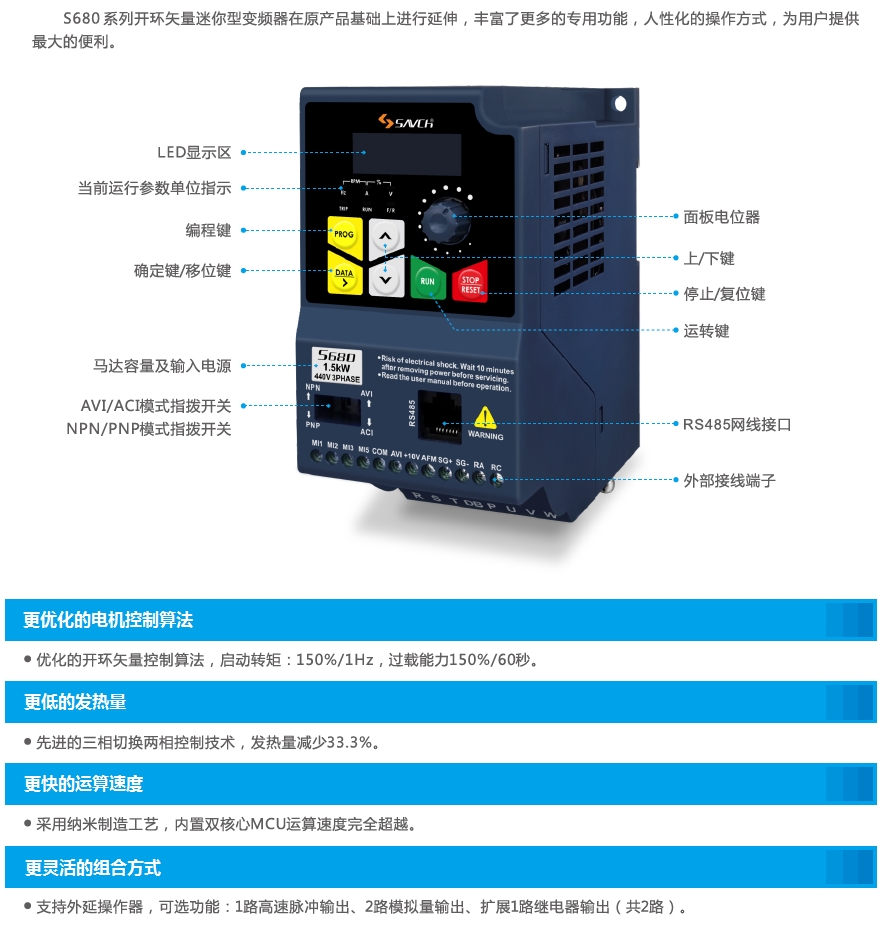

開環矢量迷你型(IM)(S680)

開環矢量迷你型(IM)(S680)

額定電壓:?jiǎn)?三相220V,三相440V

頻率范圍:0.1~500Hz

功率范圍:0.4~5.5kW

控制方式:V/f,SVC(無速度傳感器)

S680(標準規格)
三相/單相220V系列
項目 規格

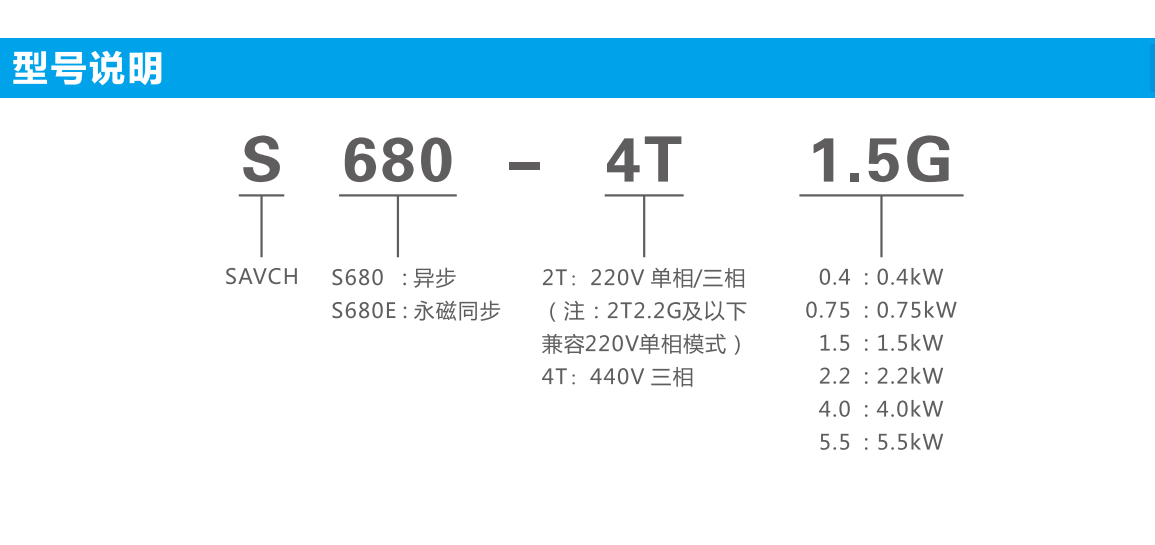

型號(S680-2T***G) 0.4 0.75 1.5 2.2 4.0
輸出 適用馬達輸出功率 0.4 0.75 1.5 2.2 4.0
適用馬達輸出功率(HP ) 0.5 1 2 3 5.4
輸出額定容量(kVA ) 1.1 1.5 2.7 3.7 6.5
輸出額定電流(A) 2.3 4.0 7.0 9.6 17.0
輸出頻率范圍 0~500Hz
過負載能力 額定輸出電流的150運行60秒
輸出電壓 對應輸入電源
輸入 相數、電壓、頻率 單相/三相 200~240V 50/60Hz
電壓、頻率容許變動范圍 電壓:±15 頻率:±5
輸入電流(A) 單相 5.4 8.2 14.2 23 ×
三相 3.1 5.0 7.7 11.1 22.2
冷卻散熱系統 強制冷風

三相440V系列
項目 規格
型號(S680-4T***G) 0.75 1.5 2.2 4.0 5.5
輸出 適用馬達輸出功率 0.75 1.5 2.2 4.0 5.5
適用馬達輸出功率(HP ) 1 2 3 5.4 7.4
輸出額定容量(kVA ) 1.9 2.9 3.9 6.9 9.9
輸出額定電流(A) 2.5 3.8 5.1 9 13
輸出頻率范圍 0~500Hz
過負載能力 額定輸出電流的150%運行60秒
輸出電壓 對應輸入電源
輸入 相數、電壓、頻率 三相380~460V 50/60Hz
電壓、頻率容許變動范圍 電壓:±15 頻率:±5
輸入電流(A) 3.4 5.0 5.8 10.5 15
冷卻散熱系統 強制冷風
