產品一覽 　

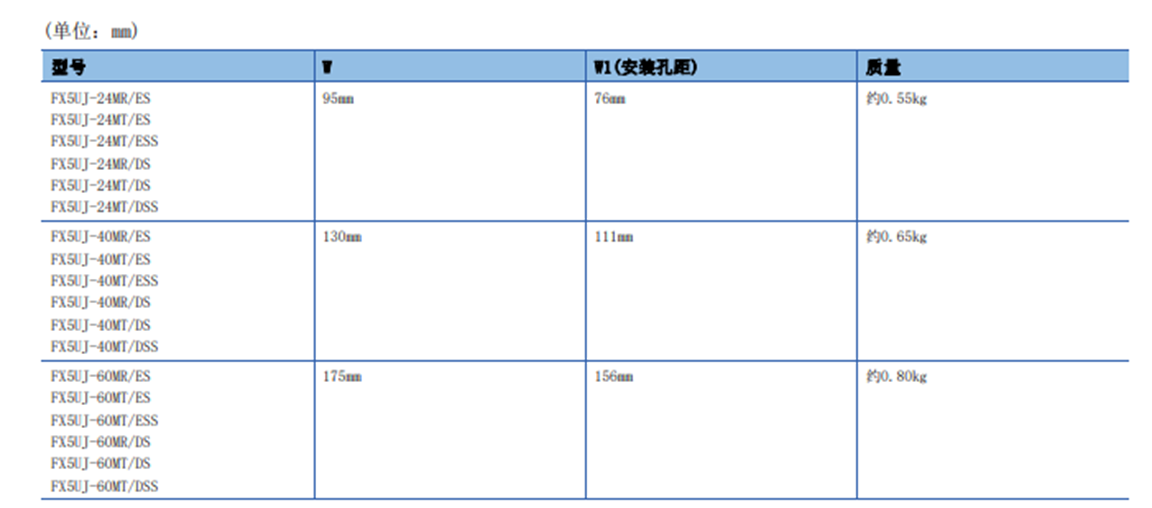

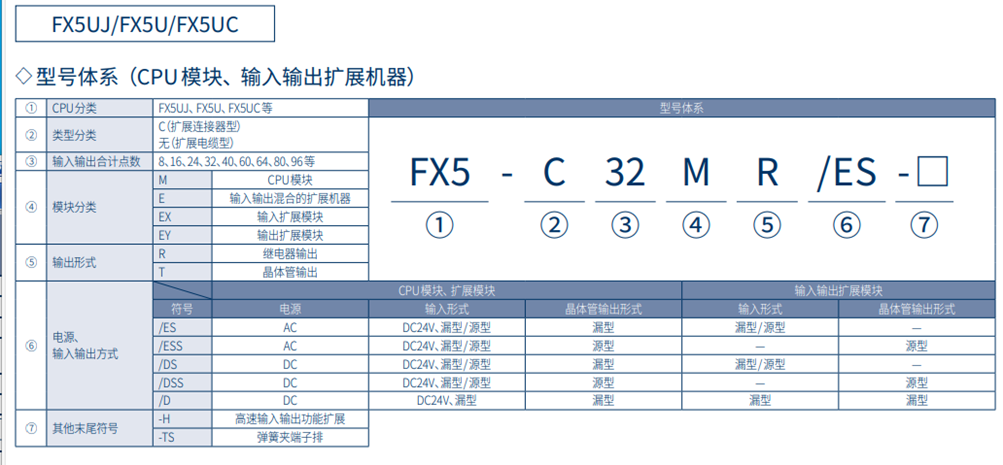

型號 額定電壓 輸入規格 　 外形尺寸（W*H*D）
點數 點數 輸入形式 輸出形式
FX5UJ-24MR/ES AC100～240V 14 10 DC24V漏型/源型 繼電器 95*90*83
FX5UJ-24MT/ES 晶體管(漏型)
FX5UJ-24MT/ESS 晶體管(源型)
FX5UJ-40MR/ES 24 16 繼電器 130*90*83
FX5UJ-40MT/ES 晶體管(漏型)
FX5UJ-40MT/ESS 晶體管(源型)
FX5UJ-60MR/ES 36 24 繼電器 175*90*83
FX5UJ-60MT/ES 晶體管(漏型)
FX5UJ-60MT/ESS 晶體管(源型)
－ MELSEC iQ-F FX5UJ用戶手冊(硬件篇)手冊編號: SH(NA)-082207CHN
－ MELSEC iQ-F FX5用戶手冊(應用篇)手冊編號: JY997D58701
MR-J3USBCBL3M [3m] 連接計算機用的USB電纜
GT09-C30USB-5P [3m]
擴展模塊
型號 規格
FX5-SF-MU4T5 主模塊
FX5-SF-8DI4 輸入擴展模塊

I/O 模塊
型號 規格 外形尺寸
（W × H × D）
額定電壓 輸入 輸出
■■■擴展電纜型■■■
◆輸入模塊
FX5-8EX/ES 由CPU 模塊供電 8點 DC24V 漏型/源型 — — 40×90×83
FX5-16EX/ES 16點 — —
◆輸出模塊
FX5-8EYR/ES 由CPU 模塊供電 — — 8點 繼電器 40×90×83
FX5-8EYT/ES 晶體管/漏型
FX5-8EYT/ESS 晶體管/源型
FX5-16EYR/ES — — 16點 繼電器
FX5-16EYT/ES 晶體管/漏型
FX5-16EYT/ESS 晶體管/源型
◆輸入輸出模塊
FX5-16ER/ES 由CPU 模塊供電 8點 DC24V 漏型/源型 8點 繼電器 40×90×83
FX5-16ET/ES 晶體管/漏型
FX5-16ET/ESS 晶體管/源型
◆高速脈沖輸入輸出模塊
FX5-16ET/ES-H 由CPU 模塊供電 8點 DC24V 漏型/源型 8點 晶體管/漏型 40×90×83
FX5-16ET/ESS-H 晶體管/源型
◆電源內置輸入輸出模塊
FX5-32ER/ES AC100～240V
50/60Hz		 16點 DC24V 漏型/源型 16點 繼電器 150×90×83
FX5-32ET/ES 晶體管/漏型
FX5-32ET/ESS 晶體管/源型
FX5-32ER/DS DC24V 16點 DC24V 漏型/源型 16點 繼電器
FX5-32ET/DS 晶體管/漏型
FX5-32ET/DSS 晶體管/源型
■■■擴展連接器型■■■
◆輸入模塊
FX5-C16EX/D 由CPU 模塊供電 16點 DC24V 漏型 — — 14.6×90×87
FX5-C16EX/DS DC24V 漏型/源型
FX5-C32EX/D 32點 DC24V 漏型 — — 20.1×90×87
FX5-C32EX/DS DC24V 漏型/源型
FX5-C32EX/DS-TS 20.1×90×93.7
◆輸出模塊
FX5-C16EYT/D 由CPU 模塊供電 — — 16點 晶體管/漏型 14.6×90×87
FX5-C16EYT/DSS 晶體管/源型
FX5-C16EYR/D-TS — — 16點 繼電器 30.7×90×93.7
FX5-C32EYT/D — — 32點 晶體管/漏型 20.1×90×87
FX5-C32EYT/DSS 晶體管/源型
FX5-C32EYT/D-TS 晶體管/漏型 20.1×90×93.7
FX5-C32EYT/DSS-TS 晶體管/源型
◆輸入輸出模塊
FX5-C32ET/D 由CPU 模塊供電 16點 DC24V 漏型 16點 晶體管/漏型 20.1×90×87
FX5-C32ET/DSS DC24V 漏型/源型 晶體管/源型
FX5-C32ET/DS-TS 晶體管/漏型 20.1×90×93.7
FX5-C32ET/DSS-TS 晶體管/源型

擴展板、擴展適配器
型號 規格
FX5-232-BD RS-232C通信用接口
FX5-485-BD RS-485通信用接口
FX5-422-BD-GOT RS-422通信用（GOT連接用）接口
FX5-232ADP RS-232C通信用適配器
FX5-485ADP RS-485通信用適配器
FX5-4AD-ADP 4ch 模擬量輸入用適配器
FX5-4AD-PT-ADP 4ch 溫度傳感器（測溫電阻體）輸入
FX5-4AD-TC-ADP 4ch 溫度傳感器（熱電偶）輸入
FX5-4DA-ADP 4ch 模擬量輸出用適配器

FX5 擴展電源模塊、總線轉換模塊、連接器轉換模塊
型號 規格
FX5-1PSU-5V FX5UJ、FX5U（AC電源型）擴展用電源
FX5-C1PS-5V FX5U（DC電源型）、FX5UC擴展用電源
FX5-CNV-BUS 總線轉換FX5（擴展電纜型）→ FX3
FX5-CNV-BUSC 總線轉換FX5（擴展連接器型）→ FX3
FX5-CNV-IF 連接器轉換FX5（擴展電纜型）→ FX5（擴展連接器型）
FX5-CNV-IFC 連接器轉換FX5（擴展連接器型）→ FX5（擴展電纜型）


FX5 智能功能模塊
型號 規格
FX5-4AD 4ch模擬量輸入
FX5-4DA 4ch模擬量輸出
FX5-8AD 8ch多輸入
FX5-4LC 4ch溫度調節
FX5-20PG-P 2軸脈沖串定位（晶體管輸出）
FX5-20PG-D 2軸脈沖串定位（差動驅動輸出）
FX5-40SSC-S 簡單運動4軸控制
FX5-80SSC-S 簡單運動8軸控制
FX5-ENET 以太網模塊
FX5-ENET/IP EtherNet/IP模塊
FX5-CCL-MS CC-Link 系統主站、智能設備站
FX5-CCLIEF CC-Link IE現場網絡智能設備站
FX5-ASL-M AnyWireASLINK系統主站模塊
FX5-DP-M PROFIBUS-DP主站模塊
項目 規格
輸入點數 FX5UJ-24M□: 14點、 FX5UJ-40M□: 24點、FX5UJ-60M□: 36點
連接形式 裝卸式端子排(M3螺釘)
輸入形式 漏型/源型
輸入信號電壓 DC24V +20%、-15%
輸入信號電流 [X0～X7] 5.3mA/DC24V  [X10以后] 4.0mA/DC24V
輸入阻抗 [X0～X7] 4.3kΩ[X10以后] 5.6kΩ
輸入ON靈敏度電流 [X0～X7] 3.5mA以上  [X10以后] 3.0mA以上
輸入OFF靈敏度電流 1.5mA以下
輸入響應頻率 X0、X1、X3、X4 100kHz(讀取50k～100kHz響應頻率的脈沖時，請查看手冊。)
X2、X5、X6、X7 10kHz
脈沖波形 波形 　 T2(上升沿/下降沿時間)
X0、X1、X3、X4 5μs以上 2.5μs以下
X2、X5、X6、X7 50μs以上 25μs以下
輸入響應時間(H/W濾波器延遲) X0、X1、X3、X4 ON時: 5μs以下  OFF時: 5μs以下
X2、X5、X6、X7 ON時: 30μs以下  OFF時: 50μs以下
X10～X17 ON時: 50μs以下  OFF時: 150μs以下
X20以后 ON時: 約10ms  OFF時: 約10ms
輸入響應時間(數字式濾波器設定值) X10～X17 無、10μs、50μs、0.1ms、0.2ms、0.4ms、0.6ms、1ms、5ms、10ms(初始值)、20ms、70ms在噪音較多的環境中使用時，請對數字式濾波器進行設定。
輸入信號形式(輸入傳感器形式) 無電壓觸點輸入漏型: NPN集電極開路型晶體管  源型: PNP集電極開路型晶體管
輸入回路絕緣 光耦絕緣
輸入動作顯示 輸入ON時LED燈亮
項目 MELSEC iQ-F 系列
FX5UJ FX5U
合計控制點數 合計256 點 合計512 點
(輸入輸出點數 256 ＋遠程I/O點數 256) (輸入輸出點數 384 ＋遠程I/O點數 512)
運算速度 LD: 0.034μs LD: 0.034μs
MOV: 0.034μs MOV: 0.034μs
程序容量 48k步 128k步*1
內置 功能*1 通用通信端口 　 〇 〇
USB(Mini-B) 〇(MELSOFT連接) －
RS-485 － 〇
模擬量 － 模擬量輸入×2ch、模擬量輸出×1ch
定位(晶體管輸出) 200kpps×3 軸 200kpps×4 軸
高速計數器(1 相1 輸入) 100kHz×4ch 200kHz×8ch(僅FX5U-32M，6ch 200kHz+2ch 10kHz)
10kHz×4ch
SD存儲卡槽 〇 〇
維護功能 數據記錄 〇 〇
存儲器轉儲 〇 〇
實時監視 〇 〇
備份還原/引導運行 〇 〇
網絡(以太網) CC-Link IE現場網絡Basic 〇(8 站) 〇(16 站)
簡單CPU通信 〇(8 站) 〇(16 站)
其他 MELSOFT連接、SLMP(3E幀)、Socket通信、通信協議支援、MODBUS/TCP通信、時間設置功能(SNTP客戶端)
其他網絡 簡易PLC間鏈接、并聯鏈接、MC協議、變頻器通信、無順序通信、通信協議支援、CC-Link 、MODBUS/RTU通信、MELSOFT連接等
固件升級 〇 〇
以太網      相關功能 FTP服務器功能 〇 〇
系統Web頁面 〇 〇
用戶Web頁面 － 〇
時鐘功能 顯示信息 年、月、日、時、分、秒、星期(自動判斷閏年) 年、月、日、時、分、秒、星期(自動判斷閏年)
精度 月差 ±45 秒/25℃ (TYP) 月差 ±45 秒/25℃ (TYP)
停電保持   (時鐘數據) 保持方法 大容量電容器 大容量電容器
保持時間 15 日(環境溫度: 25℃ ) 10 日(環境溫度: 25℃ )＊2
擴展性*3 簡單運動模塊 　 1 臺 16 臺
智能功能模塊 　 8 臺 16 臺
通信適配器 　 2 臺*4 2 臺
模擬量適配器 　 2 臺 4 臺
擴展板 　 1 臺 1 臺
