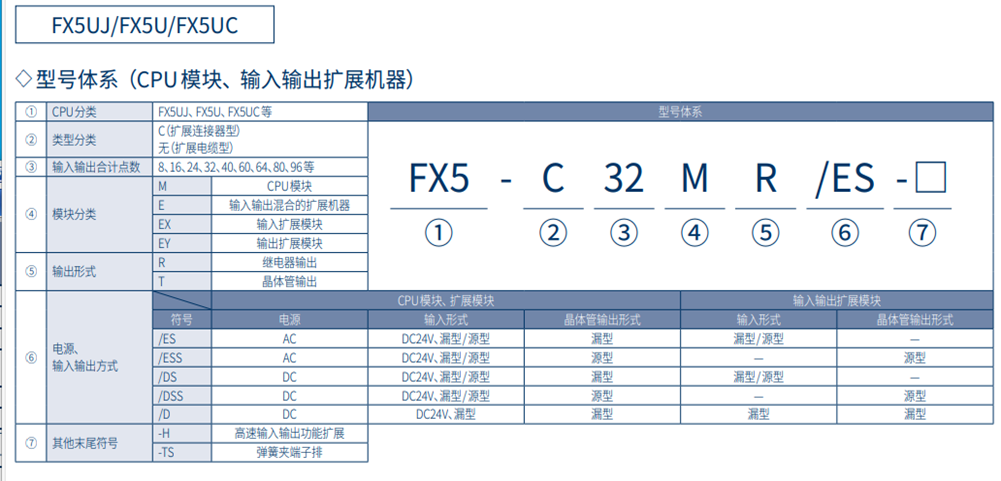

產品一覽(FX5U CPU模塊）
型號 規格 外形尺寸（W*H*D）
額定電壓 輸入 　

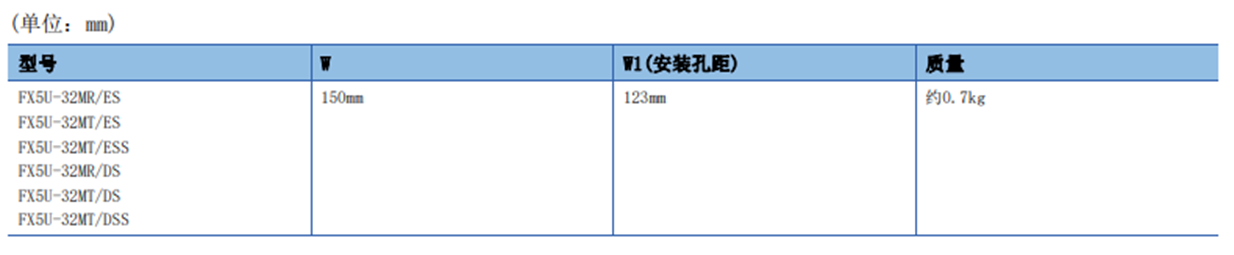

FX5U-32MR/ES AC100～240V、50/60Hz 16 16 DC24V漏型/源型 繼電器 150*90*83
FX5U-32MT/ES 晶體管(漏型)
FX5U-32MT/ESS 晶體管(源型)

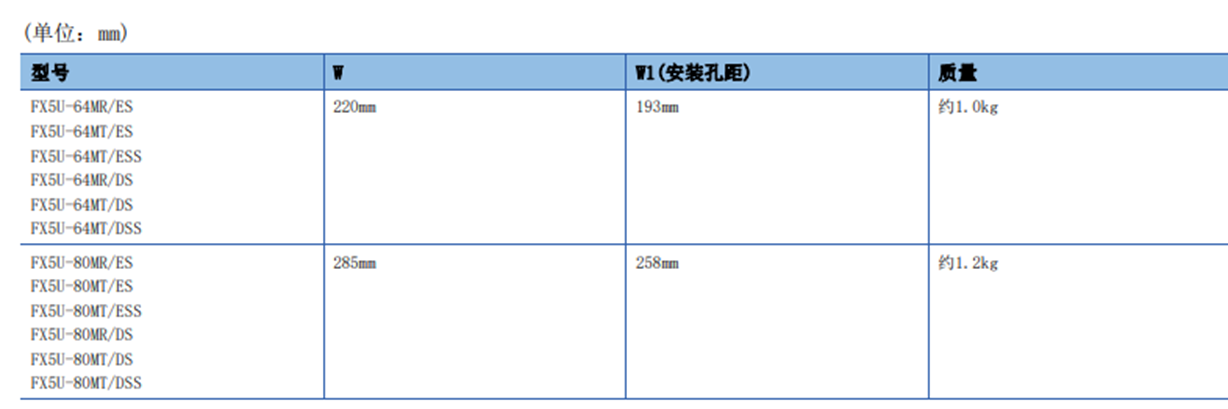

FX5U-64MR/ES 32 32 繼電器 220*90*83
FX5U-64MT/ES 晶體管(漏型)
FX5U-64MT/ESS 晶體管(源型)
FX5U-80MR/ES 40 40 繼電器 285*90*83
FX5U-80MT/ES 晶體管(漏型)
FX5U-80MT/ESS 晶體管(源型)
FX5U-32MR/DS DC24V 16點 16 DC24V漏型/源型 繼電器 150*90*83
FX5U-32MT/DS 晶體管(漏型)
FX5U-32MT/DSS 晶體管(源型)
FX5U-64MR/DS 32點 32 繼電器 220*90*83
FX5U-64MT/DS 晶體管(漏型)
FX5U-64MT/DSS 晶體管(源型)
FX5U-80MR/DS 40點 40 繼電器 285*90*83
FX5U-80MT/DS 晶體管(漏型)
FX5U-80MT/DSS 晶體管(源型)



安全擴展模塊
型號 規格
FX5-SF-MU4T5 安全主模塊
FX5-SF-8DI4 安全輸入擴展模塊

I/O 模塊
型號 規格 外形尺寸
（W × H × D）
額定電壓 輸入 輸出
■■■擴展電纜型■■■
◆輸入模塊
FX5-8EX/ES 由CPU 模塊供電 8點 DC24V 漏型/源型 — — 40×90×83
FX5-16EX/ES 16點 — —
◆輸出模塊
FX5-8EYR/ES 由CPU 模塊供電 — — 8點 繼電器 40×90×83
FX5-8EYT/ES 晶體管/漏型
FX5-8EYT/ESS 晶體管/源型
FX5-16EYR/ES — — 16點 繼電器
FX5-16EYT/ES 晶體管/漏型
FX5-16EYT/ESS 晶體管/源型
◆輸入輸出模塊
FX5-16ER/ES 由CPU 模塊供電 8點 DC24V 漏型/源型 8點 繼電器 40×90×83
FX5-16ET/ES 晶體管/漏型
FX5-16ET/ESS 晶體管/源型
◆高速脈沖輸入輸出模塊
FX5-16ET/ES-H 由CPU 模塊供電 8點 DC24V 漏型/源型 8點 晶體管/漏型 40×90×83
FX5-16ET/ESS-H 晶體管/源型
◆電源內置輸入輸出模塊
FX5-32ER/ES AC100～240V
50/60Hz		 16點 DC24V 漏型/源型 16點 繼電器 150×90×83
FX5-32ET/ES 晶體管/漏型
FX5-32ET/ESS 晶體管/源型
FX5-32ER/DS DC24V 16點 DC24V 漏型/源型 16點 繼電器
FX5-32ET/DS 晶體管/漏型
FX5-32ET/DSS 晶體管/源型
■■■擴展連接器型■■■
◆輸入模塊
FX5-C16EX/D 由CPU 模塊供電 16點 DC24V 漏型 — — 14.6×90×87
FX5-C16EX/DS DC24V 漏型/源型
FX5-C32EX/D 32點 DC24V 漏型 — — 20.1×90×87
FX5-C32EX/DS DC24V 漏型/源型
FX5-C32EX/DS-TS 20.1×90×93.7
◆輸出模塊
FX5-C16EYT/D 由CPU 模塊供電 — — 16點 晶體管/漏型 14.6×90×87
FX5-C16EYT/DSS 晶體管/源型
FX5-C16EYR/D-TS — — 16點 繼電器 30.7×90×93.7
FX5-C32EYT/D — — 32點 晶體管/漏型 20.1×90×87
FX5-C32EYT/DSS 晶體管/源型
FX5-C32EYT/D-TS 晶體管/漏型 20.1×90×93.7
FX5-C32EYT/DSS-TS 晶體管/源型
◆輸入輸出模塊
FX5-C32ET/D 由CPU 模塊供電 16點 DC24V 漏型 16點 晶體管/漏型 20.1×90×87
FX5-C32ET/DSS DC24V 漏型/源型 晶體管/源型
FX5-C32ET/DS-TS 晶體管/漏型 20.1×90×93.7
FX5-C32ET/DSS-TS 晶體管/源型

擴展板、擴展適配器
型號 規格
FX5-232-BD RS-232C通信用接口
FX5-485-BD RS-485通信用接口
FX5-422-BD-GOT RS-422通信用（GOT連接用）接口
FX5-232ADP RS-232C通信用適配器
FX5-485ADP RS-485通信用適配器
FX5-4AD-ADP 4ch 模擬量輸入用適配器
FX5-4AD-PT-ADP 4ch 溫度傳感器（測溫電阻體）輸入
FX5-4AD-TC-ADP 4ch 溫度傳感器（熱電偶）輸入
FX5-4DA-ADP 4ch 模擬量輸出用適配器

FX5 擴展電源模塊、總線轉換模塊、連接器轉換模塊
型號 規格
FX5-1PSU-5V FX5UJ、FX5U（AC電源型）擴展用電源
FX5-C1PS-5V FX5U（DC電源型）、FX5UC擴展用電源
FX5-CNV-BUS 總線轉換FX5（擴展電纜型）→ FX3
FX5-CNV-BUSC 總線轉換FX5（擴展連接器型）→ FX3
FX5-CNV-IF 連接器轉換FX5（擴展電纜型）→ FX5（擴展連接器型）
FX5-CNV-IFC 連接器轉換FX5（擴展連接器型）→ FX5（擴展電纜型）


FX5 智能功能模塊
型號 規格
FX5-4AD 4ch模擬量輸入
FX5-4DA 4ch模擬量輸出
FX5-8AD 8ch多輸入
FX5-4LC 4ch溫度調節
FX5-20PG-P 2軸脈沖串定位（晶體管輸出）
FX5-20PG-D 2軸脈沖串定位（差動驅動輸出）
FX5-40SSC-S 簡單運動4軸控制
FX5-80SSC-S 簡單運動8軸控制
FX5-ENET 以太網模塊
FX5-ENET/IP EtherNet/IP模塊
FX5-CCL-MS CC-Link 系統主站、智能設備站
FX5-CCLIEF CC-Link IE現場網絡智能設備站
FX5-ASL-M AnyWireASLINK系統主站模塊
FX5-DP-M PROFIBUS-DP主站模塊



FX5U 性能規格(CPU模塊)
項目 性能
控制方式 存儲程序反復運算
輸入輸出控制方式 刷新方式（根據直接訪問輸入輸出（DX,DY）的指定可進行直接訪問輸入輸出）
編程規格 編程語言 梯形圖（LD）、結構化文本（ST）、功能塊圖/梯形圖（FBD/LD）
編程擴展功能 功能塊（FB）、功能（FUN）、標簽編程（局部/全局）
恒定掃描 0.2～2000ms（可以0.1ms為單位設置）
固定周期中斷 1～60000ms（可以1ms為單位設置）
動作規格 執行類型 待機型、初期執行型、掃描執行型、固定周期執行型、事件執行型
中斷類型 內部定時器中斷、輸入中斷、高速比較一致中斷、模塊的中斷＊1
存儲器容量 程序容量 64k/128k步*2（128k字節/256k字節、閃存）
軟元件/標簽存儲器 120k字節
數據存儲器/標準ROM 5M字節
快閃存儲器（ROM）寫入次數 2萬次
SD存儲卡 存儲卡容量部分（SD/SDHC存儲卡: 16G字節）
RUN中寫入功能 有（可編程控制器RUN中，塊口令/變更/遠程口令/指針、程序零件）
密碼保障功能 有（功能: 塊密碼、認證、文件口令、遠程密碼、IP過濾器）
停電保持（軟元件） 停電保持容量 內置閃存: 高速軟元件（M、L、B、F、S、T、ST、C、LC、D）12k字＊3裝有選件電池（FX3U-32BL）時: 標準軟元件（R、W）48k字
存儲文件數量 軟元件/標簽存儲器 1個
　 程序文件數 32個
　 FB文件數 16個（用戶可使用15個）
　 SD存儲卡 NZ1MEM-2GBSD: 511個＊4NZ1MEM-4GBSD、NZ1MEM-8GBSD、NZ1MEM-16GBSD: 65534個＊4
CC-Link IE現場網絡Basic主站功能 以內置以太網接口實現（CPU模塊Ver. 1.040以后）控制點數在384點以下（參照輸入輸出點數的項目）
記錄功能 　 將收集的數據作為二進制文件保存在SD存儲卡中，數據容量是所用SD存儲卡的容量（16G字節）
時鐘功能 顯示信息 年、月、日、時、分、秒、星期（自動識別閏年）
精度 月差±45秒/25℃（TYP）
保持方法 大容量電容器（通過使用選件電池（FX3U-32BL），可轉換為電池保持）
保持時間 10日（環境溫度: 25℃），使用選件電池時約5年（環境溫度: 25℃）
指令種類 501種  1113個（CPU模塊Ver. 1.060）
指令處理時間 LD X0 34ns＊7
MOV D0 D1 34ns＊7
輸入輸出點數 ①輸入輸出點數 384點以下/512點以下＊2 —
②遠程I/O點數 384點以下/512點以下＊ CC-Link、AnyWireASLINK，CC-Link IE現場網絡Basic的遠程I/O的合計為512點以下（CC-Link IE現場網絡Basic的遠程I/O站不作為遠程I/O站數計算。）
上述①和②的合計點數 512點以下 —
FX5U/FX5UC軟元件點數
項目 進制數 軟元件編號 GX Works3初始設定 規格
點數 合計點數
輸入輸出繼電器 X 輸入繼電器 8 X000～X1777 1,024點 1,024點 分配到輸入輸出的X、Y的合計為256點384點＊1。
Y 輸出繼電器 8 Y000～Y1777 1,024點 1,024點
內部繼電器 M 非鎖存＊2 10 M0～M499 500點 7,680點 區域可變時M0～M32767  32,768點＊6
鎖存＊3 M500～M7679 7,180點
特殊繼電器 SM 特殊用 10 SM0～SM9999 10,000點 10,000點 ―
鎖存繼電器 L 鎖存＊4 10 L0～L7679 7,680點 7,680點 區域可變時L0～L32767  32,768點＊6
鏈接繼電器 B 非鎖存＊2 16 B0～BFF 256點 256點 區域可變時B0～B7FFF  32,768點＊6
鏈接特殊繼電器 SB 非鎖存 16 SB0～SB1FF 512點 512點 區域可變時SB0～SB7FFF  32,768點＊6
報警器 F 非鎖存＊2 10 F0～F127 128點 128點 區域可變時F0～F32767  32,768點＊6
步進繼電器 S 非鎖存＊2 10 S0～S499 500點 4,096點 ―
　 鎖存＊3 S500～S4095 3,596點
定時器 T 定時器＊2 10 T0～T511 512點 512點 區域可變時區域可變時
T0～T1023  1,024點*6		 定時器的單位根據下述所示的定時器線圈的寫入
方法轉換。累積定時器亦同。（□是軟元件編號）
100ms: OUT T□（ST□）0.1～3276.7秒
10ms: OUTH T□（ST□）0.01～327.67秒
1ms: OUTHS T□（ST□）0.001～32.767秒

ST 累計定時器＊3 ST0～ST15 16點 16點 區域可變時區域可變時
ST0～T1023  1,024點*6
計數器 C 非鎖存（16位）＊2 10 C0～C99 156點 256點 區域可變時區域可變時
T0～T1023  1,024點*6		 0~32767計數
鎖存（16位）＊3 C200～C255
超長計數器 LC 非鎖存（32位）＊2 C100～C199 100點
鎖存（16位）＊3 LC0～LC19 20點 64點 區域可變時區域可變時
LC0～T1023  1,024點*6		 0~4294967295計數（32位計數器僅加減法）
高速計數器 LC 1相1輸入（32位） 10 LC20~LC63 44點
1相2輸入（32位） LC35～LC45 LC35～LC55中，可使用8點 高速計數器使用HIOEN指令設定功能開始/停止，但是FX3兼容的輸入端子分配和相當于C235～C255的軟元件可替換為LC35～LC55使用（使用HIOEN指令或UDCNTF指令）此時，CPU內置高速計數器全部均只能使用FX3兼容高速計數器功能。  2,147,483,648～+2,147,483,647計數· 1相1輸入（S/W、H/W）、1相2輸入、2相2輸入（1倍頻）:200kHz· 2相2輸入（2倍頻）:100kHz· 2相2輸入（4倍頻）:50kHz  ·內部時鐘: 1MHz
2相2輸入（32位） LC46～LC50
LC51～LC55
數據寄存器 D 非鎖存＊2 10 D0～D199 200點 8,000點 ―
鎖存＊3 D200～D7999 7,800點
特殊寄存器 SD 特殊用 10 SD0～SD11999 12,000點 12,000點 ―
變址寄存器 Z 16位 10 Z0～Z19 20點 20點 區域可變時 Z0~Z23 24點*7
超長變址寄存器 LZ 32位 LZ0～LZ1 2點 2點 區域可變時 Z0~Z11 24點*7
文件寄存器 R 非鎖存＊5 10 R0～R32767 32,768點 32,768點 通過電池進行停電保持（需要通過參數設置）
擴展文件寄存器 ER 鎖存 10 ER0～ER32767 32,768點 32,768點 存儲于SD存儲卡中
模塊訪問軟元件 U□\G□ 智能功能模塊軟元件 10 U□\G□ 65,536點 65,536點 U□：智能功能模塊的模塊編號   G□：緩沖存儲器地址
鏈接寄存器 W 非鎖存＊5 16 W0～W1FF 512點 512點 區域可變時 W0~W7FFF 32768*6  通過電池進行停電保持(需要通過參數設置)
鏈接特殊寄存器 SW 非鎖存（固定） 16 SW0～SW1FF 512點 512點 區域可變時 W0~W7FFF 32768*6
指針 P JUMP、CALL分支用 10 P0～P4095 4,096點 4,096點 CJ指令、CALL指令用
I 輸入中斷 I0～I15 16點 178點 CPU模塊的輸入中斷用（可使用8點）
高速比較一致中斷 I16～I23 8點 CPU模塊的高速比較一致中斷用
內部定時器的中斷 I28～I31 4點 內部定時器的固定周期中斷用
來自模塊的中斷 I50～I177 128點 有中斷功能的模塊的中斷用
嵌套 N 主站控制用 10 N0～N14 15點 15點 MC指令用
常數 ― 10進制常數（K） — 帶符號 16位: -32,768 ～+32,767 32位: -2,147,483,648～+2,147,483,647
無符號 16位: 0～65,535  32位: 0～4,294,967,295
― 16進制常數（H） — 16位 0～FFFF
32位 0～FFFFFFFF
― 實數（E） — 單精度 E-3.40282347+38～E-1.17549435-38, 0, E1.17549435-38～E3.40282347+38
― 字符串 — Shift JIS代碼 半角255字符（含NULL在內256字符）
