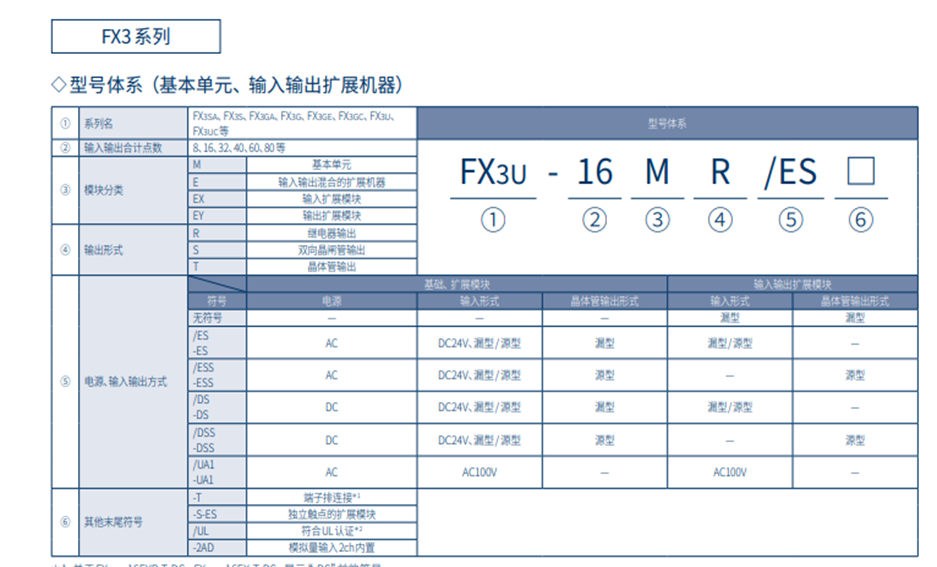

項目 輸入輸出點數 輸入點數 輸出點數 輸出形式 電源 消耗電量 質量 外形尺寸（W x H x D）mm
10點基本單元
FX3S-10MR/DS 10點 6點 4點 繼電器輸出 DC24V 6W 0.22kg 60 x 90 x 49
FX3S-10MR/ES AC100～ 240V
FX3S-10MT/DS 晶體管輸出（漏型） DC24V
FX3S-10MT/ES AC100～ 240V
FX3S-10MT/DSS 晶體管輸出（源型） DC24V
FX3S-10MT/ESS AC100～ 240V 19W 0.30kg 60 x 90 x 75
項目 輸入輸出點數 輸入點數 輸出點數 輸出形式 電源 消耗電量 質量 外形尺寸（W x H x D）mm
14點基本單元
FX3S-14MR/DS 14點 8點 6點 繼電器輸出 DC24V 6.5W 0.22kg 60 x 90 x 49
FX3S-14MR/ES AC100～ 240V
FX3S-14MT/DS 晶體管輸出（漏型） DC24V
FX3S-14MT/ES AC100～ 240V
FX3S-14MT/DSS 晶體管輸出（源型） DC24V
FX3S-14MT/ESS AC100～ 240V 19W 0.30kg 60 x 90 x 75
項目 輸入輸出點數 輸入點數 輸出點數 輸出形式 電源 消耗電量 質量 外形尺寸（W x H x D）mm
20點基本單元
FX3S-20MR/DS 20點 12點 8點 繼電器輸出 DC24V 7W 0.30kg 75 x 90 x 49
FX3S-20MR/ES AC100～ 240V
FX3S-20MT/DS 晶體管輸出（漏型） DC24V
FX3S-20MT/ES AC100～ 240V
FX3S-20MT/DSS 晶體管輸出（源型） DC24V
FX3S-20MT/ESS AC100～ 240V 20W 0.40kg 75 x 90 x 75
項目 輸入輸出點數 輸入點數 輸出點數 輸出形式 電源 消耗電量 質量 外形尺寸（W x H x D）mm
30點基本單元
FX3S-30MR/DS 30點 16點 14點 繼電器輸出 DC24V 8.5W 0.35kg 100 x 90 x 49
FX3S-30MR/ES AC100～ 240V
FX3S-30MT/DS 晶體管輸出（漏型） DC24V
FX3S-30MT/ES AC100～ 240V
FX3S-30MT/DSS 晶體管輸出（源型） DC24V
FX3S-30MT/ESS AC100～ 240V 21W 0.45kg 100 x 90 x 75
項目 輸入輸出點數 輸入點數 輸出點數 輸出形式 電源 消耗電量 質量 外形尺寸（W x H x D）mm
30點基本單元（內置模擬量輸入機型)
FX3S-30MR/ES-2AD 30點 16點 14點 繼電器輸出 AC100～ 240V 21W 0.45kg 100 x 90 x 75
FX3S-30MT/ES-2AD 晶體管輸出（漏型）
FX3S-30MT/ESS-2AD 晶體管輸出（源型）
項目 FX3SA/FX3S
I/O點數 合計30點
控制范圍 30點(不可擴展)
內存容量 內置16000步EEPROM
(程序容量4000步)
運算處理速度 0.21us(基本指令)/
0.5us~數百u(mài)s(應用指令)
指令的種類 順序指令：29個
步進梯形圖指令：2個
應用指令：116種
編程語言 步進梯形圖、指令表、SFC步進順控功能圖
程序控制方法 循環運算方式、刷新模式處理
程序保障 16字的關鍵字登錄
項目 FX3SA/FX3S
輔助繼電器 一般用(MO~M383)(M512~M1535) EEPROM保持用…(M 384~M 511)
合計1.536點
特殊輔助繼電器 512點(M8000~M8511)
狀態 EEPROM保持用128點(SO~S 127)
-般用128點(S128-S255)
合計256點
計時器 100ms計時器…69點(TO~T62)(T132~T137)
10ms/100ms切換31點(T32~T622)
1ms計時器…69點(T63~T131)
合計169點
內置模擬量電位器 2點*1
計數器 一般用…51點(CO~C15)(C200~C234)
EEPROM保持用…16點(C 16~C 31)
合計67點(1位/32位)
高速計數器 1相…16點(C235~C250)
2相…5點(C251~C255)
合計21點
高速計數器處理速度 1相(6點) …60kHz×2點
10kHzx 4點
2相(2點) …30kHzx 1點
5kHzx 1點
實時時鐘 年、月、日、小時、分、秒、星期
數據寄存器 一般用2.872(DO~D127) (D256~D2999)EEPROM保持用…128點(D 128~D 255)合計3.000點
擴展寄存器 —
擴展文件寄存器 —
變址寄存器 16點
特殊數據寄存器 512點(D8000~D8511)
指針 256點
嵌套 8點
輸入中斷 6點
常數 1位：10進制(K)-32.768~+32.767
16進制(H)0~FFFF
32位：10進制(K)-2，147，483，648~+2，147，483.647
16進制(H)O~FFFF FFFF
項目 外形尺寸（W x H x D）mm
10點基本單元
FX3S-10MR/DS 60 x 90 x 75
FX3S-10MR/ES 60 x 90 x 75
FX3S-10MT/DS 60 x 90 x 49
FX3S-10MT/ES 60 x 90 x 75
FX3S-10MT/DSS 60 x 90 x 49
FX3S-10MT/ESS 60 x 90 x 75
項目 外形尺寸（W x H x D）mm
14點基本單元
FX3S-14MR/DS 60 x 90 x 49
FX3S-14MR/ES 60 x 90 x 75
FX3S-14MT/DS 60 x 90 x 49
FX3S-14MT/ES 60 x 90 x 75
FX3S-14MT/DSS 60 x 90 x 49
FX3S-14MT/ESS 60 x 90 x 75
項目 外形尺寸（W x H x D）mm
20點基本單元
FX3S-20MR/DS 75 x 90 x 49
FX3S-20MR/ES 75 x 90 x 75
FX3S-20MT/DS 75 x 90 x 49
FX3S-20MT/ES 75 x 90 x 75
FX3S-20MT/DSS 75 x 90 x 49
FX3S-20MT/ESS 75 x 90 x 75
項目 外形尺寸（W x H x D）mm
30點基本單元
FX3S-30MR/DS 100 x 90 x 49
FX3S-30MR/ES 100 x 90 x 75
FX3S-30MT/DS 100 x 90 x 49
FX3S-30MT/ES 100 x 90 x 75
FX3S-30MT/DSS 100 x 90 x 49
FX3S-30MT/ESS 100 x 90 x 75
項目 外形尺寸（W x H x D）mm
30點基本單元（內置模擬量輸入機型)
FX3S-30MR/ES-2AD 100 x 90 x 49
FX3S-30MT/ES-2AD 100 x 90 x 75
FX3S-30MT/ESS-2AD 100 x 90 x 75
