DMV1000G 系列
臺達機器視覺系統 DMV1000G 系列提供人性化圖像處理接口，用戶可透過簡單的步驟設定，即可利用高速傳輸速率的 GigE 接口數字攝影機進行影像擷取，取得影像后再由控制器內部的高速視覺運算處理系統，執行面積偵測、邊緣位置、距離、計數、角度、瑕疵、斑點、圖形比對、字符辨識、坐標、角度運算以及邊緣角度等功能，滿足各種多功能視覺檢測應用。 DMV1000G 系列不僅擁有智能化的圖像處理功能，更包含多點 I/O 輸入輸出接口，用戶可方便鏈接外部傳感器信號、光源觸發、攝影機取像觸發、數據鏈路等應用，降低硬件上的建構成本。DMV1000G 系列提供業界大宗的工業網絡接口，如：RS232、RS485、Ethernet 與 I/O 接口等，將視覺系統的檢測數據與判斷結果快速且精準的傳送至上位控制器。 此外，針對視覺系統所需配件，臺達亦提供攝影機、鏡頭、光源等，讓使用者能夠簡單、快速地架構高精度、靈活性、網絡型的全自動化機器視覺系統。

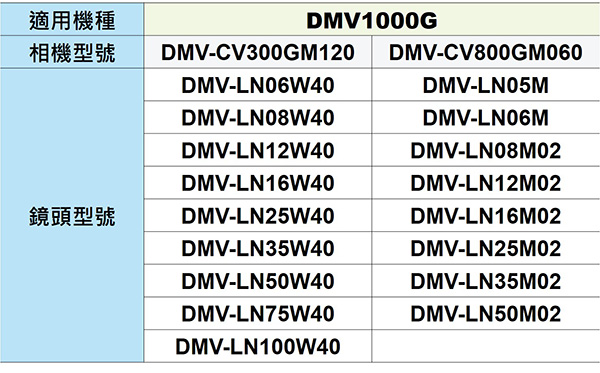

工業攝影機專用鏡頭
應用領域
飲料包裝檢測、儀表面板文字檢測、尺寸量測、對位系統、亮度檢測及對象識別
技術規格

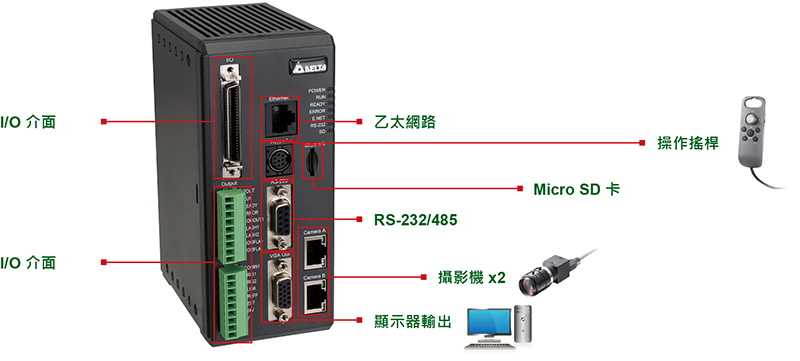

系統界面
- IO 接口：提供一組9-pin輸入接口歐式端子、一組9-pin輸出接口端子與50-pin的混和輸入/輸出端子
- 工業以太網：可以透過以太網絡端口連接到上位控制器，進行影像數據傳輸與設定
- 操作搖桿：搭配DMV1000G視覺系統去進行設定與操作的專用搖桿
- Micro SD儲存卡：可以儲存DMV1000G系統設定的相關程序、參數、檢查結果以及拍攝的影像
- RS-232/485：透過標準RS-232通訊格式，不需要自行編寫復雜的通訊程序即可快速與臺達PLC或其他廠牌控制器連結
- 攝影機：可以擴展二臺標準GigE系列攝影機
- 顯示器輸出：標準SVGA顯示接口輸出

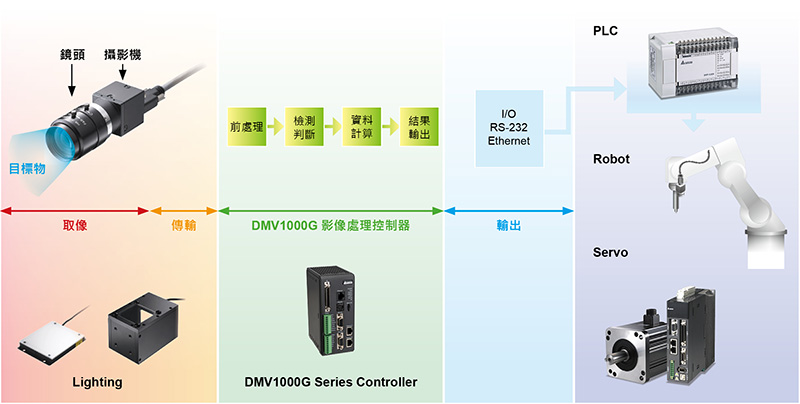

系統架構
