NE200/300

NE200/300

高功能矢量變頻器（0.4KW-900KW 0-550赫茲）

? 低頻轉矩特性好
? 矢量控制算法
? 高動態響應
? 過載能力強
? 功能豐富，適應能力強

NE200 系列變頻器型號及外形尺寸表（單位mm)：

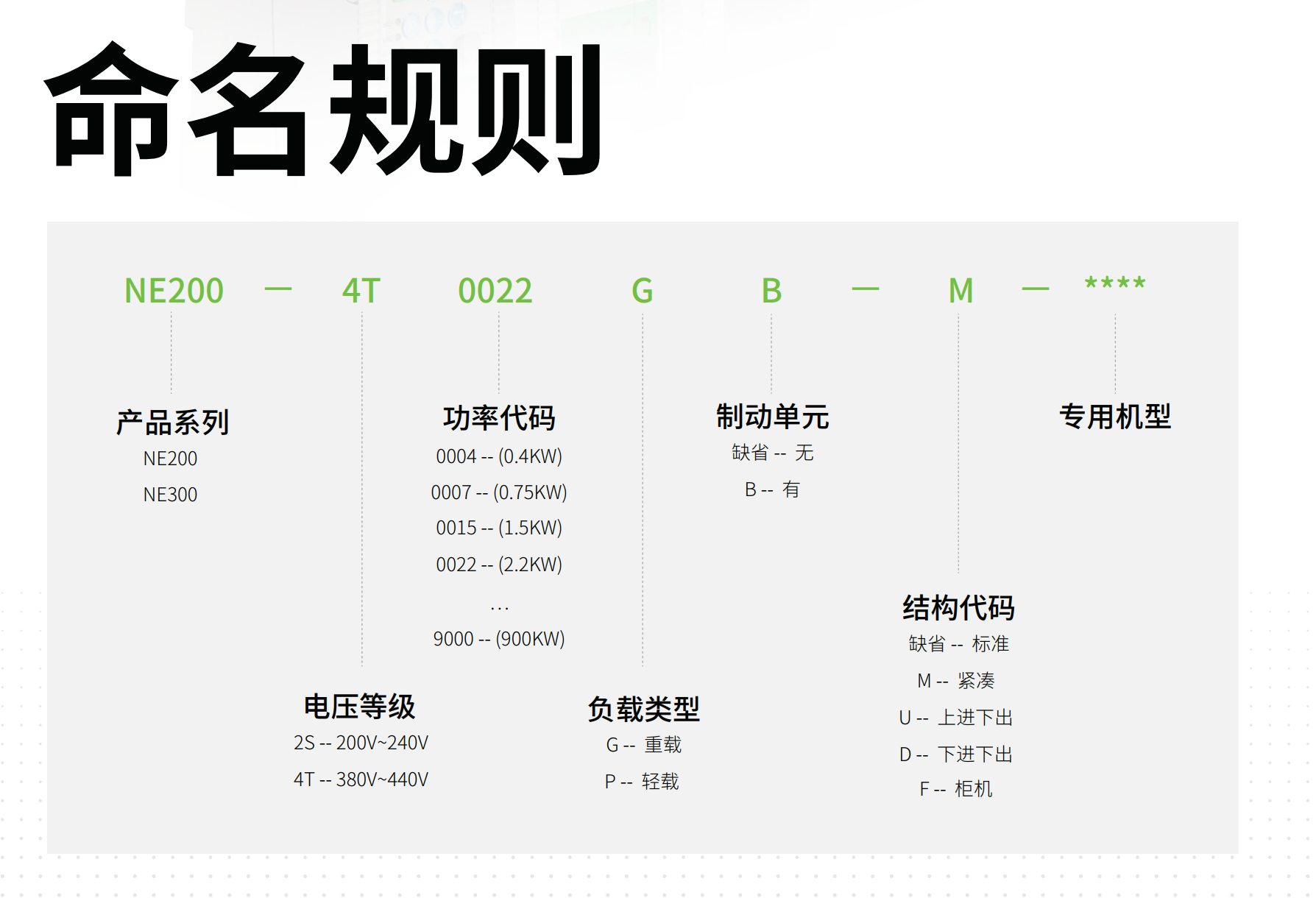

型號（G:重載P:輕載） 額定輸出（A） 適配電機(KW) H W D H1 A B d 凈重
NE200-2S0004GB 2.5 0.4 150 83 120 166 65 153 5 1.1
NE200-2S0007GB 4.5 0.75
NE200-2S0015GB 7 1.5
NE200-4T0007G/0015PB 2.5/4.0 0.75/1.5
NE200-4T0015G/0022PB 4.0/6.0 1.5/2.2
NE200-4T0022GB-M 6 2.2
NE200-2S0022GB 10 2.2 200 120 140 215 98 202 5 1.8
NE200-4T0022G/0040PB 6.0/9.0 2.2/4.0
NE200-4T0040G/0055PB 9.0/13 4.0/5.5

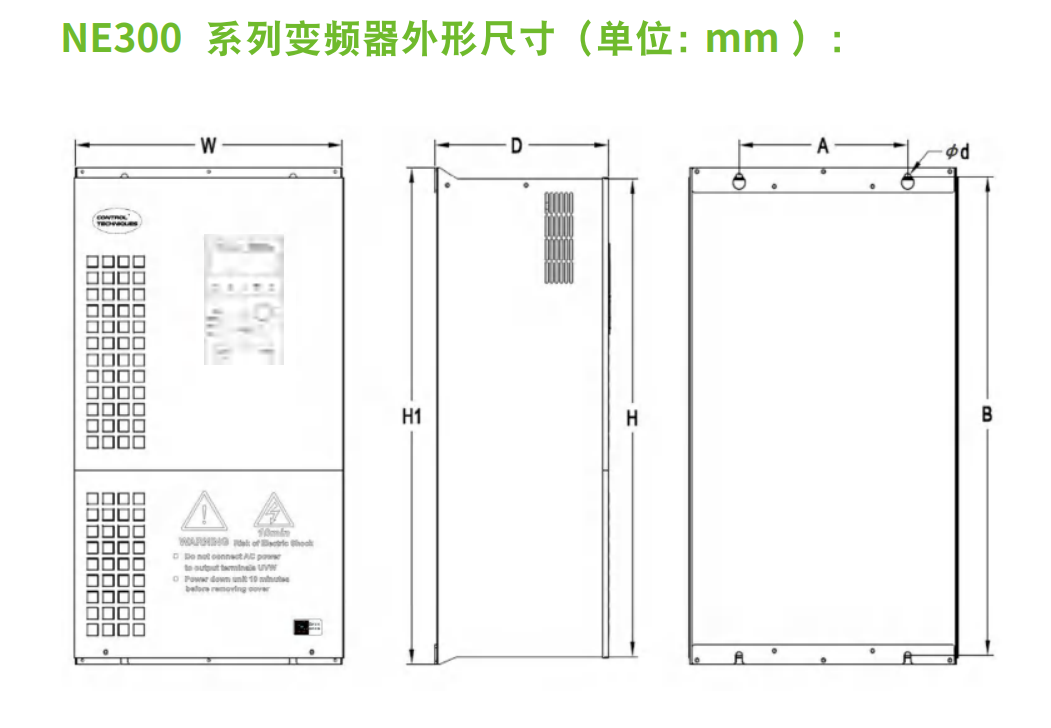

NE300變頻器型號及外形尺寸（單位mm)：
型號（G:重載P:輕載） 額定輸出（A） 適配電機(KW) H W D H1 A B d 凈重
NE300-4T0015G/0022PB  4.0/6.0 1.5/2.2 210 135 180 238 108 225 7 2.3
NE300-4T0022G/0040PB 6.0/9.0 2.2/4.0
NE300-4T0040G/0055PB 9.0/13 4.0/5.5
NE300-4T0055G/0075PB 13/17 5.5/7.5 258 155 180 285 120 270 7 3.2
NE300-4T0075G/0110PB 17/25 7.5/11
NE300-4T0110G/0150PB 25/32 11\15
NE300-4T0150G/0185PB  32/37 15/18.5 310 192 186 340 150 323 7 4.8
NE300-4T0185G/0220PB  37/45 18.5/22
NE300-4T0220G/0300PB  45/60 22/30
型號（G:重載P:輕載） 額定輸出（A） 適配電機(KW) H W D H1 A B d 凈重
NE300-4T0300G/0370P  60/75 30/37 425 270 200 450 200 430 9 13.5
NE300-4T0370G/0450P  75/90 37/45
NE300-4T0450G/0550P  90/110 45/55 535 320 248 560 240 540 9 28
NE300-4T0550G/0750P 110/150 55/75
NE300-4T0750G/0900P 150/176 75/90 640 380 248 665 240 640 11 42
NE300-4T0900G/1100P 176/210 90/110
NE300-4T1100G/1320P 210/250 110/132
型號（G:重載P:輕載） 額定輸出（A） 適配電機(KW) H W D H1 A B d 凈重
NE300-4T1320G/1600P-U 250/300 132/160 710 465 355 750 380 719 11 64
NE300-4T1320G/1600P-D 250/300 132/160
NE300-4T1600G/1850P-U 300/340 160/185
NE300-4T1600G/1850P-D 300/340 160/185
NE300-4T1850G/2000P-U  340/380 185/200 859 550 385 900 440 868 11 89.5
NE300-4T1850G/2000P-D 340/380 185/200
NE300-4T2000G/2200P-U 380/420 200/220
NE300-4T2000G/2200P-D 380/420 200/220
NE300-4T2200G/2500P-U 420/470 220/250
NE300-4T2200G/2500P-D 420/470 220/250
NE300-4T1600G/1850P-F 300/340 160/185 　
NE300-4T1850G/2000P-F  340/380  185/200
NE300-4T2000G/2200P-F 380/420 200/220
NE300-4T2200G/2500P-F 420/470 220/250

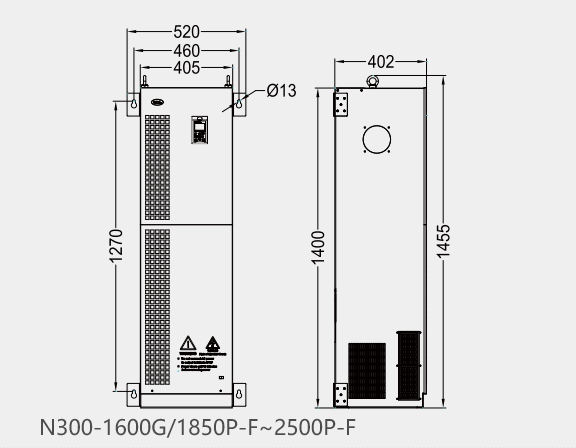

NE300-4T2500G/2800P-F 470/540 250/280

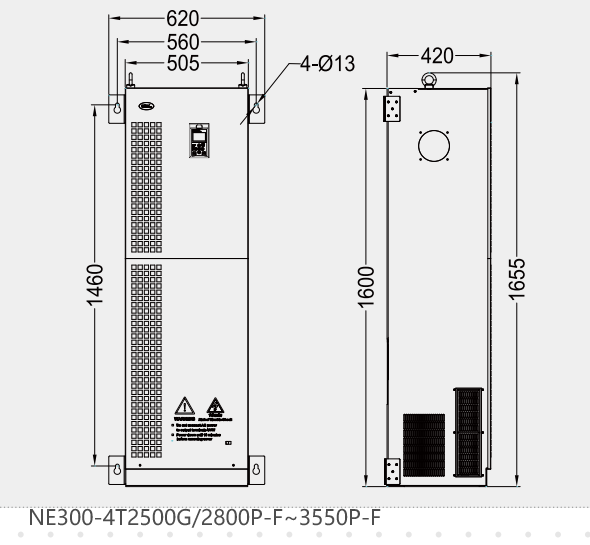

NE300-4T2800G/3150P-F 540/600 280/315

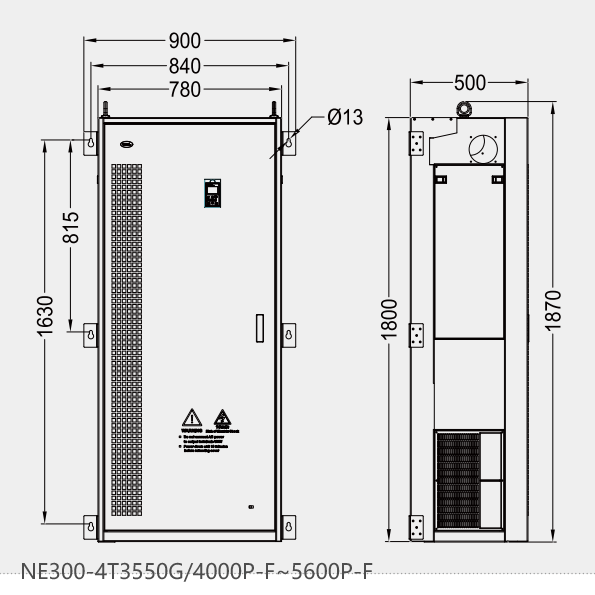

NE300-4T3150G/3550P-F 600/660 315/335
NE300-4T3550G/4000P-F 660/730 335/400
NE300-4T4000G/4500P-F 730/840 400/450
NE300-4T4500G/5000P-F 840/900 450/500
NE300-4T5000G/5600P-F 900/950 500/560

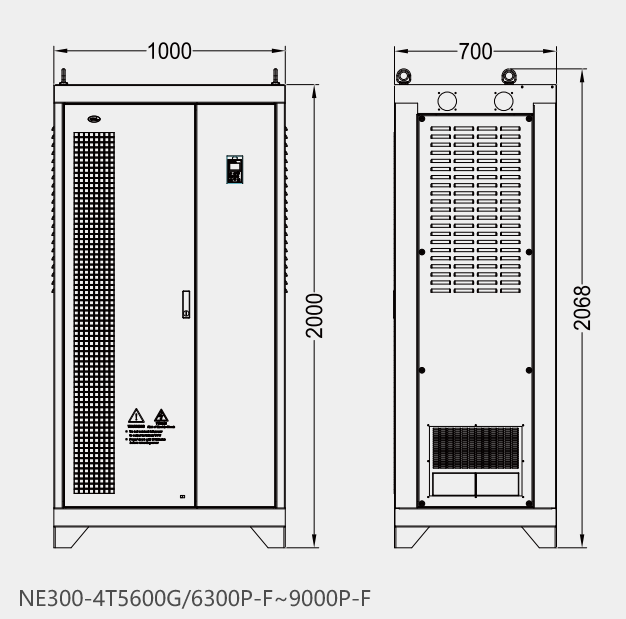

NE300-4T5600G/6300P-F 950/1160 560/630
NE300-4T6300G/7100P-F 1160/1300 630/710
NE300-4T7100G/8000P-F 1300/1460 710/800
NE300-4T8000G/9000P-F 1460/1640 800/900

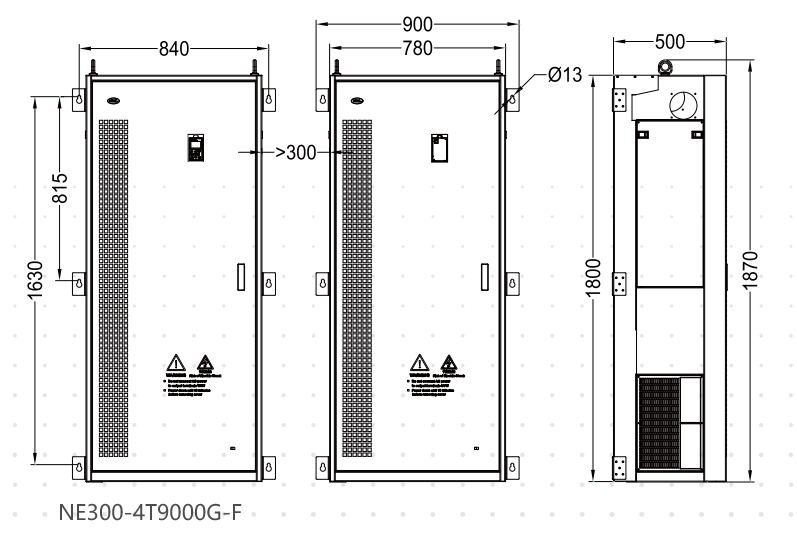

NE300-4T9000G-F 1640 900

輸入
額定電壓/頻率

NE200-2Sxxxx：1相200V?240V; 50Hz / 60Hz
NE200-4Txxxx：3相380V?440V; 50Hz / 60Hz

NE300-4Txxxx：3相380V~440V;  50Hz/60Hz
電壓范圍

NE200-2Sxxxx：176V?264V; 電壓不平衡度：< 3％；允許頻率波動：±5％
NE200-4Txxxx：304V?456V; 電壓不平衡度：<  3％；允許的頻率波動：±5％

NE300-4Txxxx：304V~456V；電壓不平衡度：<  3％；允許的頻率波動：±5％
輸出量
電壓范圍 NE200-2Sxxxx：0?200V /240V; NE200-4Txxxx：0?380V / 440V；NE300-4Txxxx：0~380V / 440V
過載能力 G型：150％額定電流1min，180％額定電流20s
P型：120％額定電流1min，150％額定電流1s
控制功能
控制方式 有PG矢量控制（VC）  無PG矢量控制（SVC） V / F控制
啟動轉矩 ---- 0.5Hz 150％ 1.5Hz的150％
調速范圍 ---- 1：100 1:50
速度穩定精度 ---- ±0.2％ ±0.5％
轉矩控制 ---- 是 不適用
轉矩精度 ---- ±10％ ----
轉矩響應時間 ---- <20ms ----
產品功能
關鍵功能 轉矩/速度控制模式切換，多功能輸入/輸出端子，欠壓調節，三地切換，轉矩限制，多段速運行，滑差補償，PID調節，簡易PLC，限流控制，手動/自動轉矩提升，電流限定，AVR功能
頻率設定 鍵盤，端子Up/Dn，通訊，模擬給定AI1 / AI2

輸出頻率 0.00?550.0赫茲
起動頻率 0.00?60.00赫茲
加減速時間 0.01?3600.0秒
能耗制動 400V驅動：制動單元?jiǎng)幼麟妷海?50?750V;
200V驅動：制動單元?jiǎng)幼麟妷海?60?390V;
直流制動

直流制動起始頻率：0.00?550.0Hz
直流制動電流：G型0.0?100.0 ％; P型0.0?80.0 ％

直流制動時間：0.0?30.0s; 無需直流制動起始等待時間，實現快速制動
磁通制動 通過增加電機磁通量的方法使電機快速減速
獨特功能
參數拷貝 參數上傳，下載。用戶可以禁止覆蓋已經上傳的參數。
防御功能
電源欠壓/過壓，過流，IGBT，散熱器過熱，驅動器過載，電機過載，外部設備故障，輸出相間短路，運行中異常掉電，輸入電源異常，輸出缺相，EEPROM異常，模擬輸入異常，通訊異常，版本兼容性異常，拷貝異常，硬件過載
環境
應用環境 垂直安裝在通風良好的機柜內。禁止水平或其他安裝方式。冷卻介質是空氣。避安裝在不受陽光直射、無灰塵、無腐蝕性氣體、無可燃?xì)怏w、無油霧、無蒸汽和水滴的環境。
環境溫度 -10?+ 40°C，40至50°C之間降額使用，每升高1°C，額定輸出電流就降低1％

濕度 5?95％無凝結
高度 0?2000m，1000米以上降額使用，額定輸出電流每增加1 00m降低1％
振動 3.5mm，2?9Hz; 10 m / s2，9?200Hz; 15 m / s2，200?500Hz
貯存溫度 -40?+ 70°C
結構體
防護等級 IP20
冷卻 強制風冷
帶通用變速驅動器的泵通風機和壓縮機的電機控制
泵，通風和壓縮機
  • 在經濟低迷時期提高能源效率
  • PID功能使控制變得簡單，而無需外部控制器
  • 跳躍頻率使用戶可以輕松避免設備共振頻率，從而降低高振動水平
通用驅動器，用于精確控制傳送帶的速度
運輸機
  • S斜坡加速/減速曲線可提供平穩的速度轉換，減少機器晃動
  • 過載能力高達180％以增加穩定性
  • 避免設備的早期磨損
用于穩定電機控制的通用驅動器，用于加工混合機捏合機攪拌機擠出機
加工（混合機，捏合機，破碎機，攪拌器，離心機，擠出機）
  • 通過強大的網絡選件卡輕松集成到外部PLC或其他管理系統
  • 防護涂層，增強環境防御
  • 過載能力高達180％
  • 高度穩定的電機控制
鍵盤
LED鍵盤
訂購代碼 NEF-LED01
規范 標準
驅動器型號 NE200 / NE300
擴展I / O
擴展卡 訂購代碼 端子 描述 驅動器型號
I/O 擴展卡 NE30-I/O Lite X6 多功能輸入 6 (to PLC) NE300 全系列
X7 多功能輸入 7 (to PLC)
X8 多功能輸入8 (to PLC)
Y2 多功能輸出 Y2 (to COM)
BRA/BRB/BRC 繼電器輸出 2
PLC PLC 公共端 (to PLC)
AO2 模擬輸出2 (0 ~ 10V, 0/4 ~ 20mA selectable)
GND 模擬輸出公共端
NE30-I/O Relay BRA/BRB/BRC 繼電器輸出2 NE300 全系列
AO2 模擬輸出 2 (0 ~ 10V, 0/4 ~ 20mA selectable)
GND 模擬輸出公共端
