SMG系列伺服電機
經濟型中大功率電機，性價比高
支持增量式編碼器，通訊式磁電編碼器

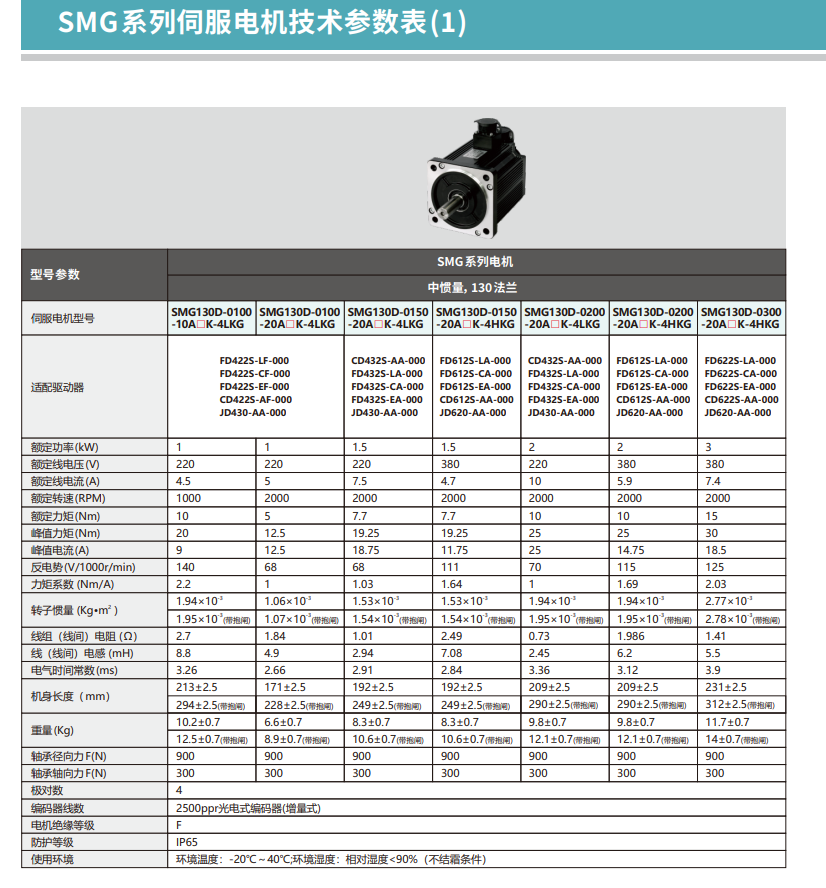

| 電機列表 | ||||||||
| 系列 | 規格型號 | 額定功率 Pn (W) | 額定力矩 (Nm) | 額定轉速 Nn(rpm) | 額定電流 In(A) | 軸徑 (mm) | 機身長度 | |
| s=A | z=B (抱閘電機) | |||||||
| SMG系列磁電編碼器 | SMG60S-0020-30**K-5LSQ | 200 | 0.64 | 1.6 | 14 | 67.5±1.5 | 98±1.5 | |
| SMG60S-0040-30**K-5LSQ | 400 | 1.27 | 2.6 | 85.5±11.5 | 116±1.5 | |||
| SMG805-0075-30**K-5LSQ | 750 | 2.39 | 4.6 | 19 | 92.5±11.5 | 127±1.5 | ||
| SMG130D-0100-20**K-4LKG | 1000 | 5 | 2000 | 5 | 22 | 171±1.5 | 231±1.5 | |
| SMG130D-0100-10**K-4LKG | 1000 | 10 | 1000 | 4.5 | 213±1.5 | |||
| SMG130D-0150-20**K-4LKG | 1500 | 7.7 | 2000 | 7.5 | 192±1.5 | 252±1.5 | ||
| SMG130D-0200-20**K-4LKG | 2KW | 10 | 10 | 209±1.5 | 272±1.5 | |||
| SMG130D-0150-20**K-4HKG | 1500 | 7.7 | 4.7 | 192±1.5 | 252±1.5 | |||
| SMG130D-0150-10**K-4HKG | 1500 | 15 | 1000 | 3.8 | 241±1.5 | |||
| SMG130D-0200-20**K-4HKG | 2000 | 10 | 2000 | 6 | 209±1.5 | 272±1.5 | ||
| SMG130D-0300-20**K-4HKG | 2000 | 15 | 8.8 | 231±1.5 | 294±1.5 | |||
| SMG系列量增式編碼器 | SMG130D-0100-10A**K-4LKG | 1000 | 10 | 1000 | 4.5 | 22 | 213±1 | 294±1 |
| SMG130D-0100-20A**K-4LKG | 1000 | 5 | 2000 | 5 | 171±1 | 228±1 | ||
| SMG130D-0150-20A**K-4LKG | 1500 | 7.7 | 7.5 | 192±1 | 249±1 | |||
| SMG130D-0150-20A**K-4HKG | 1500 | 7.7 | 4.7 | 192±1 | 249±1 | |||
| SMG130D-0200-20A**K-4LKG | 2000 | 10 | 10 | 209±1 | 290±1 | |||
| SMG130D-0200-20A**K-4HKG | 2000 | 10 | 5.9 | 209±1 | 290±1 | |||
| SMG130D-0300-20A**K-4HKG | 3000 | 15 | 7.4 | 231±1 | 312±1 | |||

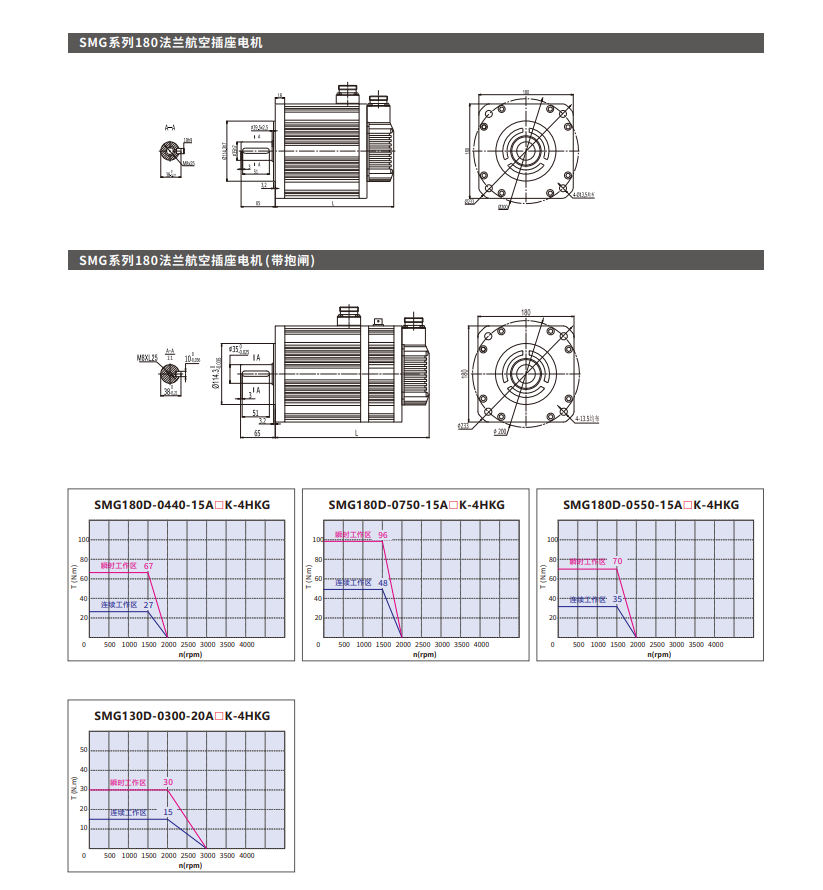

| SMG180D-0440-15A**K-4HKG | 4400 | 27 | 1 500 | 10 | 35 | 262±1.4 | 334±1.4 | |
| SMG180D-0550-15A**K-4HKG | 5500 | 35 | 12 | 292±1.4 | 365±1.4 | |||
| SMG180D-0750-15A**EK-4HKG | 7500 | 48 | 20 | 346±1.4 | 418±1.4 | |||

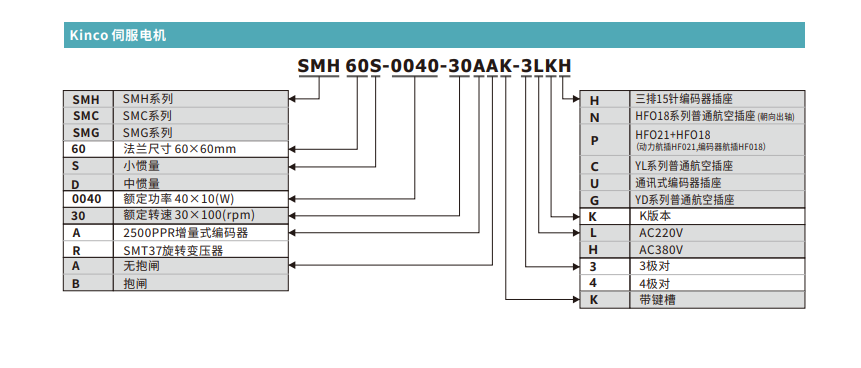

| 注1:*= M:單圓通訊式磁電編碼器 Q:多圈圈通訊式磁電編碼器 (適用于60&80法蘭) *= A:電機不帶抱閘 B :電機帶抱聞 | ||||||||
