SMC系列伺服電機

SMC系列伺服電機

高性價比，低齒槽轉矩

可安裝磁電編碼器，增量式編碼器，光電編碼器

標配出線式/國產航插

能效等級2級

 電機列表2 　 　 　 　 　 　 　 　
系列 規格型號 額定功率Pn（W) 額定轉矩Tn(Nm) 額定轉速Nn(rpm) 額定電流In(A) 軸徑 機身長度
□=A □=B（抱閘電機）
SMC系列(G1)磁電編碼器 SMC60S-0020-30M□K-3LSU 200 0.64 　 1.4 14 91±1.5 121±1.5
SMC60S-0040-30M□K-3LSU 400 1.27 2.4 117±1.5 147±1.5
SMC80S-0075-30M□K-3LSU 750 2.39 3.8 19 128.5±1.5 158±1.5
SMC130D-0100-20G□K-4LKP  1000 4.8 2000 4.4 22 143±1.5 204±1.5
SMC130D-0100-20G□K-4HKP  1000 2.27
SMC130D-0150-20G□K-4LKP  1500 7.2 6.8 159±1.5 220±1.5
SMC130D-0150-20G□K-4HKP  1500 7.2 4.5
SMC130D-0200-20G□K-4LKP  2000 9.6 8.8 179±1.5 240±1.5
SMC130D-0200-20G□K-4HKP  2000 9.6 6.2
SMC130D-0300-20G□K-4HKP  3000 14.3 6.7 219±1.5 280±1.5
   備注：□=A--無抱閘
        =B--抱閘


 電機列表3 　 　 　 　 　 　 　 　
系列 規格型號 額定功率Pn（W) 額定轉矩Tn(Nm) 額定轉速Nn(rpm) 額定電流In(A) 軸徑 機身長度
□=A □=B（抱閘電機）
SMC系列(G1)增量式編碼器 SMC60S-0020-30A□K-3LK□ 200 0.64 3000 1.4 14 109±1.5 150±1.5
SMC60S-0040-30A□K-3LK□ 400 1.27 2.4 135±1.5 176±1.5
SMC80S-0075-30A□K-3LK□ 750 2.39 3.8 19 139±1.5 182±1.5
SMC130D-0100-20A□K-4LKP 1000 4.8 2000 4.4 22 143±1.5 204±1.5
SMC130D-0150-20A□K-4LKP 1500 7.2 6.8 159±1.5 220±1.5
SMC130D-0200-20A□K-4LKP 2000 9.6 8.8 179±1.5 240±1.5
SMC130D-0150-20A□K-4HKP 1500 7.2 4.5 159±1.5 220±1.5
SMC130D-0200-20A□K-4HKP 2000 9.6 6.2 179±1.5 240±1.5
SMC130D-0300-20A□K-4HKP 3000 14.3 6.7 219±1.5 280±1.5
備注：□=A--無抱閘
   =B--抱閘
   □=H--三排15針編碼器插座
   =N--HFO18系列普通航空插座
    =P--HFO21+HFO18（動力航插HF021,編碼器航插HF018）

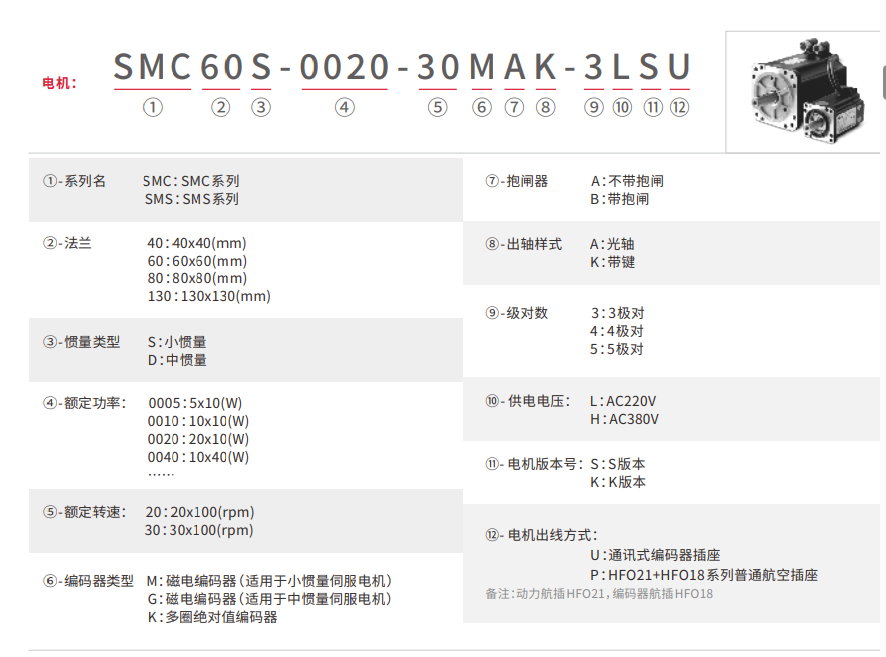

規格型號： SMC40S/60S/80S/130D

功率范圍： 50W~3kW

驅動器電源電壓中間環節直流電壓UDC： 300/560
