矢量型（IM）（S3800）
多用途/重載型/雙重額定 額定電壓： 440V三相 功率范圍： 1.5kW ~ 200kW 輸出頻率范圍：0.1Hz~500Hz
| [標準規格]用于重過載HD( Heavy Duty) 規格(1.5~400kW) | ||||||||||||||
| 項目 | 規格 | |||||||||||||

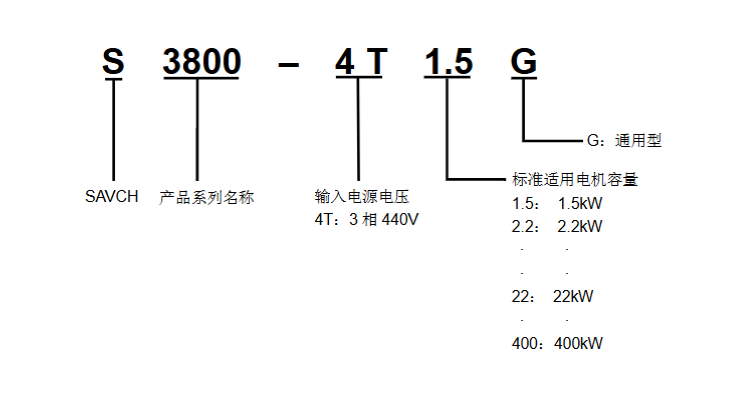

| 型號(S3800-4T***G) | 1.5 | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | |
| 適用標準電機[kW] ( 顏定輸出 ) | 1.2 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | |
| 額定輸出 | 額定功率[kVA](1) | 2.8 | 4.1 | 6.8 | 10 | 14 | 18 | 24 | 29 | 34 | 45 | 57 | 69 | 85 |
| 電壓[V] | 3相380~480V(帶AVR功能) | |||||||||||||
| 額定電流[A] | 4 | 5.5 | 9 | 13.5 | 18.5 | 24.5 | 32 | 39 | 45 | 60 | 75 | 91 | 112 | |
| 過載額定電流 | 150%-1min,200百分之3.0s | |||||||||||||
| 輸入電源 | 電壓、頻率 | 380-480V，50Hz/60Hz | ||||||||||||
| 電壓、頻率容志鵑變動 | 電壓:+10~-15%(相間不平衡率2%以內，頻率:+5~-5百分之) | |||||||||||||
| 所要電源容量(帶DCR)[kVAj(*2) | 2.1 | 3.2 | 5.2 | 7.4 | 10 | 15 | 20 | 25 | 30 | 40 | 48 | 58 | 71 | |
| 額定輸入電流不帶DCR)[A | 5.9 | 8.2 | 13 | 17.3 | 32.2 | 33 | 43.8 | 52.3 | 60.6 | — | ||||
| 額定輸入電流(帶DCR)[A] | — | 62 | 76 | 91 | 105 | |||||||||
| 制動 | 制動轉矩[%] | 100 | 20 | 10~15 | ||||||||||
| 剎車品體管 | 標準內置 | — | ||||||||||||
| 尖內置剎車電阻器 | 5s | — | ||||||||||||
| 制動時間[s] | ||||||||||||||
| 使用率[百分號ED] | 5 | 3 | 2 | — | ||||||||||
| 直流電抗器(DCR) | 選配件(*3) | 選配件(*3) | ||||||||||||
| 防御構造 | IP20封閉型 | IP00 | ||||||||||||
| 冷卻方式 | 自冷 | 風扇冷卻 | ||||||||||||
| 項目 | 規格 | |||||||||||
| 型號(S3800-4T***G) | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | |
| 適用標準電機[kW] ( 顏定輸出 ) | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 335 | 400 | |
| 額定輸出 | 額定功率[kVA](1) | 114 | 134 | 160 | 192 | 231 | 287 | 316 | 396 | 445 | 495 | 563 |
| 電壓[V] | 3相380~480V(帶AVR功能) | |||||||||||
| 額定電流[A] | 150 | 176 | 210 | 253 | 304 | 377 | 415 | 520 | 585 | 650 | 740 | |
| 過載額定電流 | 150%-1min,200%3.0s | |||||||||||
| 輸入電源 | 電壓、頻率 | 380-480V，50Hz/60Hz | ||||||||||
| 電壓、頻率容志鵑變動 | 電壓:+10~-15%(相間不平衡率2%以內，頻率:+5~-5%) | |||||||||||
| 所要電源容量(帶DCR)[kVAj(*2) | 96 | 114 | 140 | 165 | 199 | 248 | 271 | 347 | 388 | 436 | 489 | |
| 額定輸入電流不帶DCR)[A | — | |||||||||||
| 額定輸入電流(帶DCR)[A] | 140 | 160 | 210 | 238 | 286 | 357 | 390 | 500 | 559 | 628 | 705 | |
| 制動 | 制動轉矩[%] | 10~15 | ||||||||||
| 剎車品體管 | — | |||||||||||
| 尖內置剎車電阻器 | — | |||||||||||
| 制動時間[s] | ||||||||||||
| 使用率[百分號ED] | — | |||||||||||
| 直流電抗器(DCR) | 選配件(*3) | |||||||||||
| 防御構造 | IP00 | |||||||||||
| 冷卻方式 | 風扇冷卻 | |||||||||||
| [標準規格]用于輕過載HD( Heavy Duty) 規格(5.5~400kW) | |||||||||||
| 項目 | 規格 | ||||||||||
| 型號(S3800-4T***G) | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | |
| 適用標準電機[kW] ( 顏定輸出 ) | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | |
| 額定輸出 | 額定功率[kVA](1) | 12 | 17 | 22 | 28 | 33 | 45 | 57 | 69 | 85 | 114 |
| 電壓[V] | 3相380~480V(帶AVR功能) | ||||||||||
| 額定電流[A] | 16.5 | 23 | 30.5 | 37 | 45 | 60 | 75 | 91 | 112 | 150 | |
| 過載額定電流 | 120%-1min | ||||||||||
| 輸入電源 | 電壓、頻率 | 380-480V，50Hz/60Hz | |||||||||
| 電壓、頻率容志鵑變動 | 電壓:+10~-15%(相間不平衡率2%以內，頻率:+5~-5%) | ||||||||||
| 所要電源容量(帶DCR)[kVAj(*2) | 10 | 15 | 20 | 25 | 30 | 40 | 48 | 58 | 71 | 96 | |
| 額定輸入電流不帶DCR)[A | 23.2 | 33 | 43.8 | 52.3 | 60.6 | 77.9 | — | ||||
| 額定輸入電流(帶DCR)[A] | — | 76 | 91 | 105 | 140 | ||||||
| 制動 | 制動轉矩[%] | 70 | 15 | 7~12 | |||||||
| 剎車品體管 | 標準內置 | — | |||||||||
| 尖內置剎車電阻器 | — | ||||||||||
| 制動時間[s] | |||||||||||
| 使用率[百分號ED] | — | ||||||||||
| 直流電抗器(DCR) | 選配件(*3) | 選配件(*3) | |||||||||
| 防御構造 | IP20封閉型 | IP00 | |||||||||
| 冷卻方式 | 風扇冷卻 | ||||||||||
| [標準規格]用于輕過載ND( Heavy Duty) 規格(5.5~400kW) | ||||||||||||
| 項目 | 規格 | |||||||||||
| 型號(S3800-4T***G) | 75 | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | |
| 適用標準電機[kW] ( 顏定輸出 ) | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 355 | 400 | 450 | 500 | |
| 額定輸出 | 額定功率[kVA](1) | 134 | 160 | 192 | 231 | 287 | 316 | 396 | 495 | 563 | 640 | 731 |
| 電壓[V] | 3相380~480V(帶AVR功能) | |||||||||||
| 額定電流[A] | 176 | 210 | 253 | 304 | 377 | 415 | 520 | 650 | 740 | 840 | 960 | |
| 過載額定電流 | 120%-1min | |||||||||||
| 輸入電源 | 電壓、頻率 | 380-480V，50Hz/60Hz | ||||||||||
| 電壓、頻率容志鵑變動 | 電壓:+10~-15%(相間不平衡率2%以內，頻率:+5~-5%) | |||||||||||
| 所要電源容量(帶DCR)[kVAj(*2) | 114 | 140 | 165 | 199 | 248 | 271 | 347 | 436 | 489 | 547 | 611 | |
| 額定輸入電流不帶DCR)[A | — | |||||||||||
| 額定輸入電流(帶DCR)[A] | 160 | 210 | 240 | 286 | 357 | 390 | 500 | 628 | 705 | 789 | 881 | |
| 制動 | 制動轉矩[%] | 7~12 | ||||||||||
| 剎車品體管 | — | |||||||||||
| 尖內置剎車電阻器 | — | |||||||||||
| 制動時間[s] | — | |||||||||||
| 使用率[百分號ED] | — | |||||||||||
| 直流電抗器(DCR) | 選配件(*3) | |||||||||||
| 防御構造 | IP00 | |||||||||||
| 冷卻方式 | 風扇冷卻 | |||||||||||

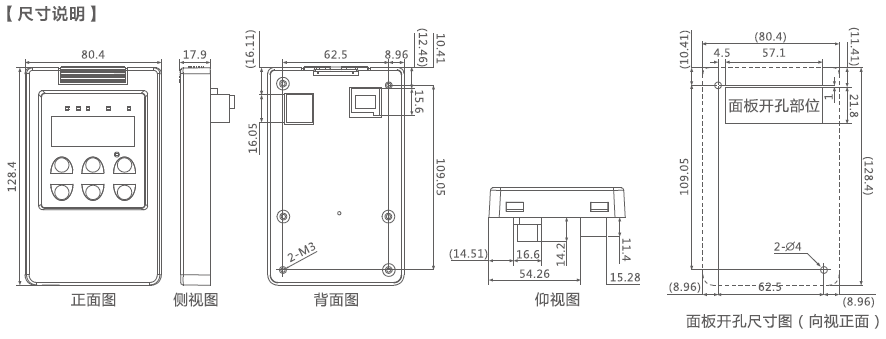

■ 操作面板尺寸

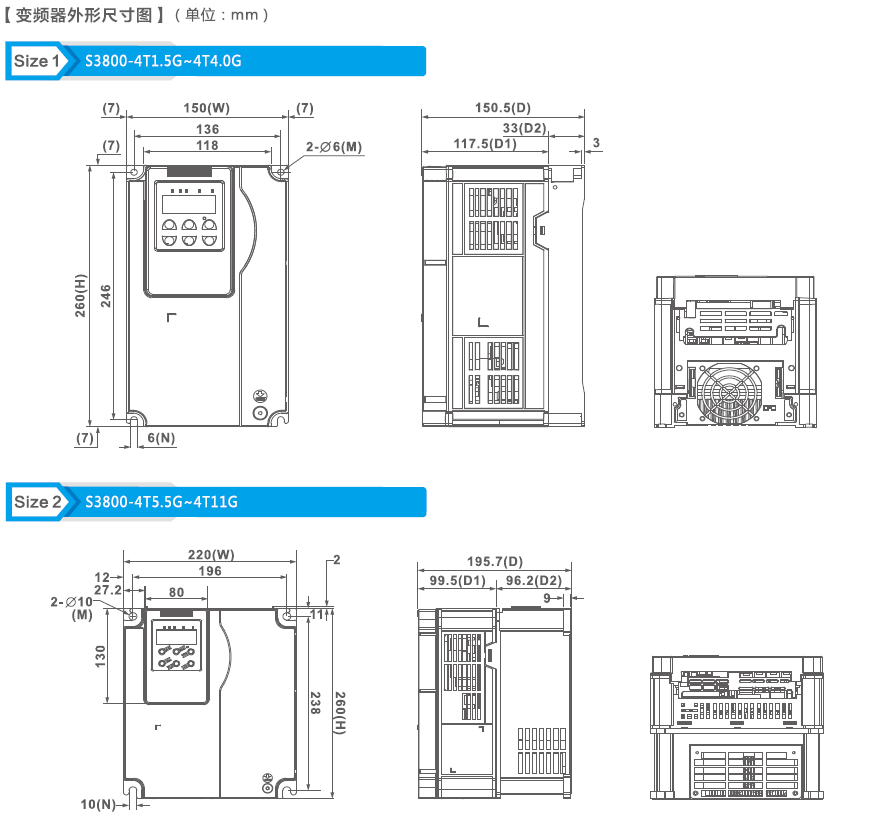

| 變頻器尺寸表 | |||||||||
| 規格 | W | W1 | H | H1 | D | D1 | D2 | M | N |
| S3800-4T1.5G | 150 | 136 | 160 | 238 | 150.5 | 117.5 | 33 | 2*?6 | 6 |
| S3800-4T2.2G | |||||||||
| S3800-4T4.0G | |||||||||
| S3800-4T5.5G | 220 | 196 | 260 | 238 | 195.7 | 99.5 | 96.5 | 2*?10 | 10 |
| S3800-4T7.5G | |||||||||
| S3800-4T11G | |||||||||

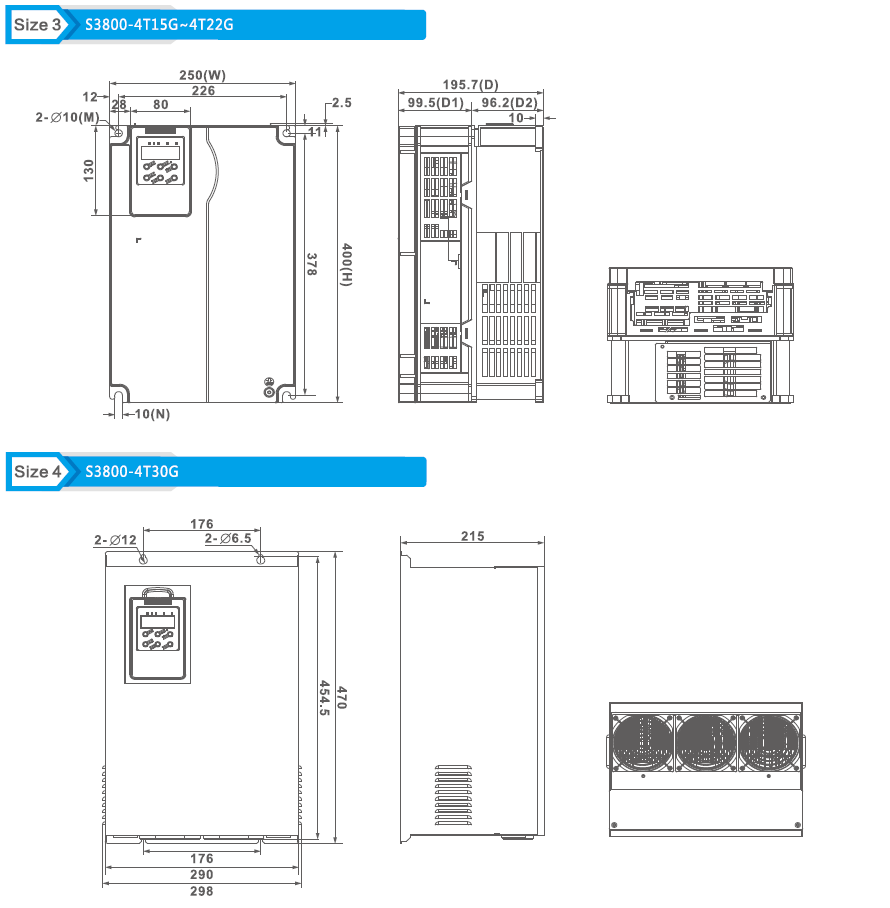

| S3800-4T15G | 250 | 226 | 400 | 378 | 195.7 | 99.5 | 96.5 | 2*?10 | 10 |
| S3800-4T18.5G | |||||||||
| S3800-4T22G | |||||||||
| S3800-4T30G | 298 | 176 | 470 | 454.5 | 215 | — | — | 3*6.5 | 6.5 |

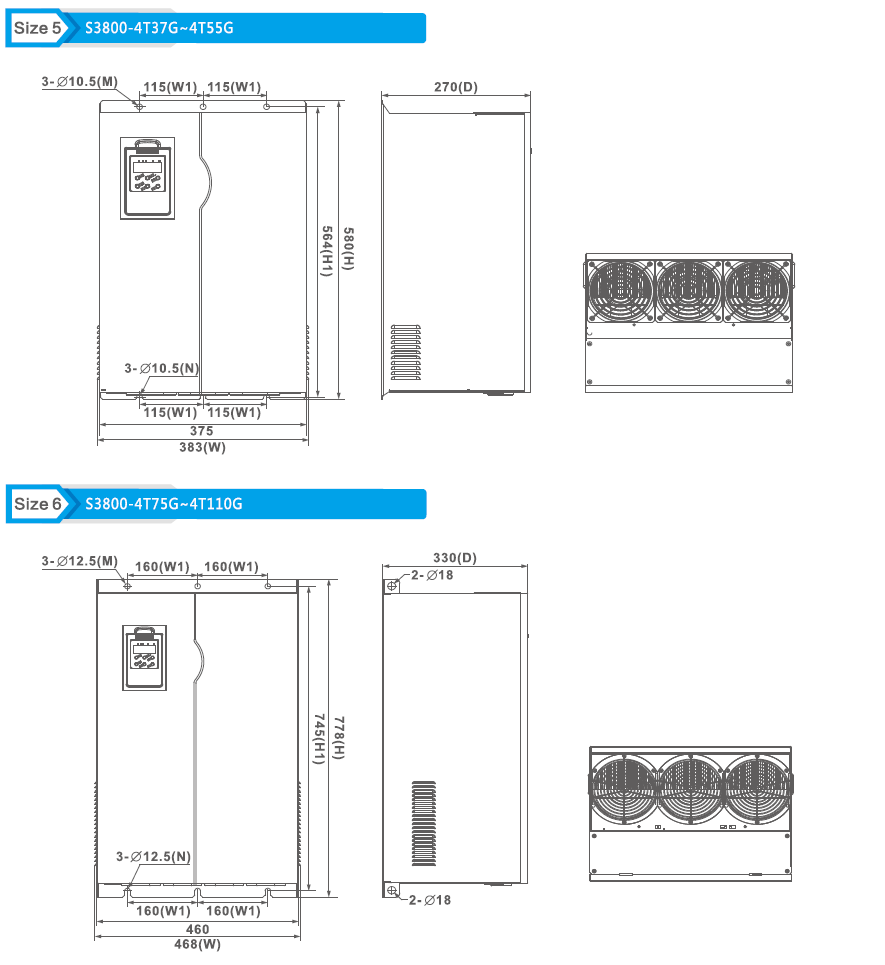

| S3800-4T37G | 383 | 115 | 580 | 564 | 270 | — | — | 3*?10.5 | 10.5 |
| S3800-4T45G | |||||||||
| S3800-4T55G | |||||||||
| S3800-4T75G | 468 | 160 | 778 | 745 | 330 | — | — | 3*?12.5 | 12.5 |
| S3800-4T90G | |||||||||
| S3800-4T110G | |||||||||
■ 變頻器尺寸
| 剎車電阻選用一覽表 | ||||||||
| 電壓 | 使用馬達 | 全在輸出扭矩N`m | 推薦電阻規格 | 推薦制動單元型號 | 電阻用量 | 制動轉矩10%ED% | 電阻值 | |
| HP | KW | 數量 | ||||||
| 440V系列 | 2 | 1.5 | 8.31 | RXHG-300W-400R-J(300W+400Ω) | × | 1 | 125 | 190Ω |
| 3 | 2.2 | 12.19 | RXHG-300W-250R-J(300W250Ω) | × | 1 | 125 | 145Ω | |
| 5 | 4 | 20.49 | RXHG-400W-150R-J(400W150Ω) | × | 1 | 125 | 95Ω | |
| 7.5 | 5.5 | 30.46 | RXHG-500kW-100R-J(500W100Ω) | × | 1 | 125 | 60Ω | |
| 10 | 7.5 | 41.54 | RXHG-1kW-75R-J(1000W75Ω) | × | 1 | 125 | 50Ω | |
| 15 | 11 | 60.93 | RXHG-1kW-50R-J(1000W50Ω) | × | 1 | 125 | 40Ω | |
| 20 | 15 | 83.09 | RXHG-1.5kW-40R-J(1500W40Ω) | × | 1 | 100 | 40Ω | |
| 25 | 18.5 | 102.47 | BRU-4.8kW-32R-J(4800W32Ω) | × | 1 | 100 | 32Ω | |
| 30 | 22 | 121.86 | BRU-4.8kW-27R2-J(4800W27.2Ω) | × | 1 | 100 | 27.2Ω | |
| 40 | 30 | 166.17 | BRU-6kW-20R-J(6000W20Ω) | DBU-4030 | 1 | 100 | 20Ω | |
| 1 | ||||||||
| 50 | 37 | 204.94 | BRU-9.6kW-13R6-J(9600W13.6Ω) | DBU-4045 | 1 | 100 | 13.6Ω | |
| 1 | ||||||||
| 60 | 45 | 249.26 | BRU-9.6kW-13R6-J(9600W13.6Ω) | DBU-4045 | 1 | 100 | 13.6Ω | |
| 1 | ||||||||
| 75 | 55 | 304.65 | BRU-9.6kW-13R6-J(9600W13.6Ω) | DBU-4045 | 1 | 100 | 13.6Ω | |
| 2(并聯) | ||||||||
| 100 | 75 | 415.43 | PRU-9.6kW-13R6-J(9600W13.6Ω) | DBU-4045 | 2(并聯) | 100 | 6.8Ω | |
| 2(并聯) | ||||||||
| 120 | 90 | 498.51 | PRU-9.6kW-13R6-J(9600W13.6Ω) | DBU-4045 | 2(并聯) | 100 | 6.8Ω | |
| 2(并聯) | ||||||||
| 150 | 110 | 609.29 | PRU-9.6kW-13R6-J(9600W13.6Ω) | DBU-4220 | 2(并聯) | 100 | 6.8Ω | |
| 1 | ||||||||
| 180 | 132 | 731.15 | PRU-30kW-4R0-J(30000W4Ω) | DBU-4220 | 1 | 100 | 4Ω | |
| 1 | ||||||||
| 215 | 160 | 886.24 | PRU-30kW-4R0-J(30000W4Ω) | DBU-4220 | 1 | 100 | 4Ω | |
| 1 | ||||||||
| 270 | 200 | 1107.08 | PRU-30kW-4R0-J(30000W4Ω) | DBU-4220 | 1 | 100 | 3Ω | |
| 1 | ||||||||
| 300 | 220 | 1218.58 | PRU-30kW-4R0-J(30000W4Ω) | DBU-4220 | 1 | 100 | 3Ω | |
| 1 | ||||||||
| 380 | 280 | 1550.92 | PRU-60kW-2R0-J(60000W2Ω) | DBU-4300 | 1 | 100 | 2Ω | |
| 1 | ||||||||
| 420 | 315 | 1744.79 | PRU-60kW-2R0-J(60000W2Ω) | DBU-4220 | 1 | 100 | 2Ω | |
| 2(并聯) | ||||||||
| 470 | 355 | 1938.65 | PRU-40kW-3R0-J(40000W3Ω) | DBU-4220 | 2(并聯) | 100 | 1.5Ω | |
| 2(并聯) | ||||||||
| 540 | 400 | 2215.6 | PRU-40kW-3R0-J(40000W3Ω) | DBU-4220 | 2(并聯) | 100 | 1.5Ω | |
| 2(并聯) | ||||||||
■ 在通用變頻器上配備了高端矢量控制
[定位控制]
● 帶速度傳感器矢量控制
● 適合使用膠版印刷機等需要定位控制的用途
速度控制范圍: 1:1500
速度響應: 100Hz
速度控制度 ±0.01
電流響應: 500Hz
轉矩精度: ±10
*選配件卡另行購買。
*上述規格根據使用環境、條件的不同，有時也會有所不同。
[增強本公司獨有的動態轉矩矢量控制性能]
● 動態轉矩矢量控制是本公司獨有的先進技術。
在動態轉矩矢量控制中，充分考慮到電機主電路裝置的電壓誤差，配備了電機常數整定和新式磁通監測，從而即使在低速0.3Hz時，也可實現高啟動轉矩200。
[過載能力]
● 與本公司以往的產品相比，通過延長過載的額定時間，實現了短時間內的加減速功能，加強了切削機械、搬運機械的工作效率。
● 過載能力: 200-3秒/150-60秒
● 標準產品有2種規格。
HD (Heavy Duty) 過載：200-3秒/150-60秒 用于重負荷
ND(Normal Duty) 過載：120-60秒 用于輕負荷
[增大內置制動電路機型的功率]
● 在22kW及以下機型中內置制動電路作為標配，適用于對再生負荷用途更多的上下搬運等裝置。
[沖擊負荷對應能力]
● 將電機轉速的變化控制在范圍內可達180ms響應調整。
[快捷的運轉指令響應性能]
● 進一步運轉指令端子的響應,可達4ms就響應輸出,適合重復運轉較多的操作用途。
[體現通用電機的性能]
● 無速度傳感器矢量控制
● 適合用于沖壓機械等需要瞬時高轉矩、迅速電流響應的用途。
速度控制范圍: 1:200
速度響應: 20Hz
速度控制精度: ±0.5
電流響應: 500Hz
轉矩精度: ±10
■ 用途廣泛
[具有利于速度指令工作的功能]

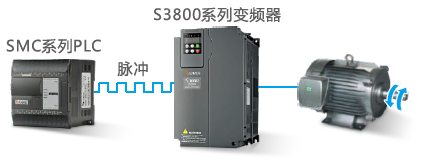

● 將脈沖列輸入功能作為標準配置
● 可通過用脈沖發生器等輸入脈沖列(單相脈沖+指令符號)來發出速度控制指令。
(脈沖輸入100kHz)
[配置比率運轉]
● 該功能適用于調整數臺搬運機系統。
相對于主速度，可以對幾個從動軸的頻率指令比率進行簡單設定，自動調整有負載變化的搬運機的搬運速度。

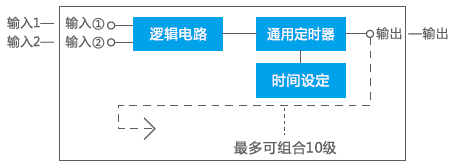

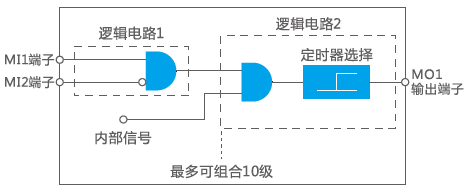

[變頻器主機具有用戶邏輯接口功能]
● 通過參數設定可以簡便地完成邏輯輸入輸出。實現了周圍電路的簡化。
具有2個輸入、1個輸出、邏輯運算、定時功能，可實現10級的I/F變更。

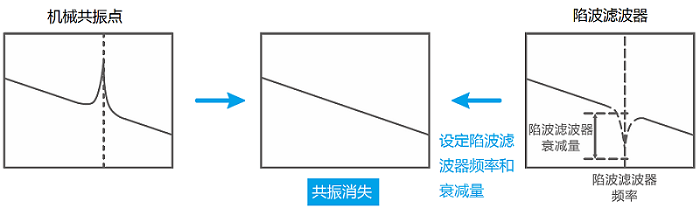

[通過陷波濾波器降低機械振動]
● 通過設定共振頻率和衰減量，可以抑制機械振動。
[防止物品滑落的功能]
● 在上下搬運等過程中，制動信號的準確性。
通過把轉矩值加入到以往在輸出制動信號時監視的電流值、頻率中，可以簡便地調整制動時序。
[功能豐富、用途廣泛]
● 模擬輸入：具有2個電壓輸入端子（帶極性）和1個電流輸入端子
● 有少水量停止功能（水量少時，在停止前可加壓運轉）
● 曲線V/f模式3點
● 具有模擬故障輸出功能
● 可選擇至第4電機
● S形加減速范圍設定
● PID反饋斷線檢測
[卷繞控制的張力控制功能]
● 對比目標值和反饋值，在基準速度中加上或減去PID運算結果。
因為可以對PID演算部分的增益(比例帶)進行低(寬)設定，所以，就可以應用到速度控制等需要快速反應的自動控制系統中了。
■ 網絡支持
[標準配置RS-485 通信（端子臺）]
● 除與操作面板共用的接口(RJ-45插口)之外，還標準配置了RS485端子。
● 采用端子連接，可以很方便地實現多支路連接。
■ 制動電路功能
[萬無一失的制動電路功能]
● 監視制動晶體管的動作，對制動電阻器進行
檢測到制動晶體管異常時，輸出專用信號。
通過將切斷輸入電源的電路設置在變頻器外部，即可根據該信號。
■ 環保性能
[符合ROHS指令]
● 按照歐洲ROHS指令對有害物質進行管控。
● 6種有害物質：鉛、汞、鎘、六價鉻、多溴聯苯(PBB)、多溴聯苯醚(PBDE)。
● 部分機型的零件除外。
