Commander C

Commander C

通用交流驅動器

0.33 hp – 200 hp（0.25 kW – 132 kW）正常負載
0.33 hp – 150 hp（0.25 kW – 110 kW）重載
100 V | 200 V  | 400V

自1983年Control Techniques推出一臺商用矢量驅動器以來，Commander變速驅動器就確立了的電機控制標準。從那時起，Commander進行了幾次成功的升級，每次都將新技術和創新帶入自動化領域。

新的Commander C系列設計為簡單緊湊的交流電機速度驅動器，可滿足廣泛應用的要求，同時優化用戶體驗

產品代碼 尺寸                (HxWxD)mm 輸入相數 重載 正常負載
連續電流 電機功率(kW) 電機功率(HP) 連續電流(A) 電機功率 電機功率(HP)
100/120 VAC +/-10%
C200-01100017A10100AB100 160 x 75 x 130  1 1.7 0.25 0.33 正常負載應用時,請使用重載額定值。
C200-01100024A10100AB100 160 x 75 x 130  1 2.4 0.37 0.5
C200-02100042A10100AB100 205 x 75 x 150 1 4.2 0.75 1
C200-02100056A10100AB100 205 x 75 x 150 1 5.6 1.1 1.5
產品代碼 尺寸                (HxWxD)mm 輸入相數 重載 正常負載
連續電流 電機功率(kW) 電機功率(HP) 連續電流(A) 電機功率 電機功率(HP)
200/240 VAC +/-10%
C200-01200024A10100AB100 160 x 75 x 130 1 2.4 0.37 0.5 正常負載應用時,請使用重載額定值。
C200-01200033A10100AB100 160 x 75 x 130 1 3.3 0.55 0.75
C200-01200042A10100AB100 160 x 75 x 130 1 4.2 0.75 1
C200-02200024A10100AB100 205 x 75 x 150 1|3 2.4 0.37 0.5
C200-02200033A10100AB100 205 x 75 x 150 1|3 3.3 0.55 0.75
C200-02200042A10100AB100 205 x 75 x 150 1|3 4.2 0.75 1
C200-02200056A10100AB100 205 x 75 x 150 1|3 5.6 1.1 1.5
C200-02200075 A10100AB100 205 x 75 x 150 1|3 7.5 1.5 2
C200-03200100A10100AB100 226 x 90 x 160 1|3 10 2.2 3
C200-04200133A10100AB100 277 x 115 x 175 1|3 13.3 3 3
C200-04200176A10100AB100 277 x 115 x 175 3 17.6 4 5
C200-05200250A10100AB100 391 x 143 x 200 3 25 5.5 7.5 30 7.5 10
C200-06200330A10100AB100 391 x 210 x 227 3 33 7.5 10 50 11 15
C200-06200440A10100AB100 391 x 210 x 227 3 44 11 15 58 15 20
C200-07200610A10100AB100 557 x 270 x 280  3 61 15 20 75 18.6 25
C200-07200750A10100AB100 557 x 270 x 280  3 75 18.5 25 94 22 30
C200-07200830A10100AB100 557 x 270 x 280  3 83 22 30 117 30 40
C200-08201160A10100AB100 804 x 310 x 290 3 116 30 40 149 37 50
C200-08201320A10100AB100 804 x 310 x 290 3 132 37 50 180 45 60
C200-09201760A10100AB100 1108 x 310 x 290 3 176 45 60 216 55 75
C200-09202190A10100AB100 1108 x 310 x 290 3 219 55 75 266 75 100
C200-09201760E10100AB100 1069 x 310 x 290  3 176 45 60 216 55 75
C200-09202190E10100AB100 1069 x 310 x 290  3 219 55 75 266 75 100
產品代碼 尺寸                (HxWxD)mm 輸入相數 重載 正常負載
連續電流 電機功率(kW) 電機功率(HP) 連續電流(A) 電機功率 電機功率(HP)
380/480 VAC +/-10%
C200-02400018A10100AB100 205 x 75 x 150 3 1.8 0.55 0.75 正常負載應用時,請使用重載額定值。
C200-02400023A10100AB100 205 x 75 x 150 3 2.3 0.75 1
C200-02400032A10100AB100 205 x 75 x 150 3 3.2 1.1 1.5
C200-02400041A10100AB100 205 x 75 x 150 3 4.1 1.5 2
C200-03400056A10100AB100 205 x 75 x 150 3 5.6 2.2 3
C200-03400073A10100AB100 205 x 75 x 150 3 7.3 3 3
C200-03400094A10100AB100 205 x 75 x 150 3 9.4 4 5
C200-04400135 A10100AB100 277 x 115 x 175 3 13.5 5.5 7.5
C200-04400170A10100AB100 277 x 115 x 175 3 17 7.5 10
C200-05400270A10100AB100 391 x 143 x 200 3 27 11 20 30 15 20
C200-05400300A10100AB100 391 x 143 x 200 3 30 15 20 30 15 20
C200-06400350A10100AB100 391 x 210 x 227  3 35 15 25 38 18.5 25
C200-06400420A10100AB100 391 x 210 x 227  3 42 18.5 30 48 22 30
C200-06400470A10100AB100 391 x 210 x 227  3 47 22 30 63 30 40
C200-07400660A10100AB100 557 x 270 x 280  3 66 30 50 79 37 50
C200-07400770A10100AB100 557 x 270 x 280  3 77 37 60 94 45 60
C200-07401000A10100AB100 557 x 270 x 280  3 100 45 75 112 55 75
C200-08401340A10100AB100 804 x 310 x 290 3 134 55 100 155 75 100
C200-08401570A10100AB100 804 x 310 x 290 3 157 75 125 184 90 125
C200-09402000A10100AB100 1108 x 310 x 290 3 200 90 150 221 110 150
C200-09402240A10100AB100 1108 x 310 x 290 3 224 110 150 266 132 200
C200-09402240A10100AB100 1108 x 310 x 290 3 200 90 150 221 110 150
C200-09402240E10100AB100 1069 x 310 x 290  3 224 110 150 266 132 200
產品代碼 尺寸                (HxWxD)mm 輸入相數 重載 正常負載
連續電流 電機功率(kW) 電機功率(HP) 連續電流(A) 電機功率 電機功率(HP)
500/575 VAC +/-10%
C200-05500040A10100AB100 391 x 143 x 200 3 4 2.2 3 6.1 4 5
C200-05500069A10100AB100 391 x 143 x 200 3 6.9 4 5 10 5.5 7.5
C200-06500100A10100AB100 391 x 210 x 227  3 10 5.5 7.5 12 7.5 10
C200-06500150A10100AB100 391 x 210 x 227  3 15 7.5 10 17 11 15
C200-06500190A10100AB100 391 x 210 x 227  3 19 11 15 22 15 20
C200-06500230A10100AB100 391 x 210 x 227  3 23 15 20 27 18.5 25
C200-06500290A10100AB100 391 x 210 x 227  3 29 18.5 25 34 22 30
C200-06500350A10100AB100 391 x 210 x 227  3 35 22 30 43 30 40
C200-07500440A10100AB100 557 x 270 x 280  3 44 30 40 53 37 50
C200-07500550A10100AB100 557 x 270 x 280  3 55 37 50 73 45 60
C200-08500630A10100AB100 804 x 310 x 290 3 63 45 60 86 55 75
C200-08500860A10100AB100 804 x 310 x 290 3 86 55 75 108 75 100
C200-09501040A10100AB100 1108 x 310 x 290 3 104 75 100 125 90 125
C200-09501310A10100AB100 1108 x 310 x 290 3 131 90 125 150 110 150
C200-09501040E10100AB100 1069 x 310 x 290  3 104 75 100 125 90 125
C200-09501310E10100AB100 1069 x 310 x 290  3 131 90 125 150 110 150
產品代碼 尺寸                (HxWxD)mm 輸入相數 重載 正常負載
連續電流 電機功率(kW) 電機功率(HP) 連續電流(A) 電機功率 電機功率(HP)
500/690 VAC +/-10%
C200-07600240A10100AB100 557 x 270 x 280  3 24 18.5 25 30 22 30
C200-07600290A10100AB100 557 x 270 x 280  3 29 22 30 36 30 40
C200-07600380A10100AB100 557 x 270 x 280  3 38 30 40 46 17 50
C200-07600440A10100AB100 557 x 270 x 280  3 44 37 50 52 45 60
C200-07600540A10100AB100 557 x 270 x 280  3 54 45 60 73 55 75
C200-08600630A10100AB100 804 x 310 x 290 3 63 55 75 84 75 100
C200-08600860A10100AB100 804 x 310 x 290 3 86 75 100 108 90 125
C200-09601040A10100AB100 1108 x 310 x 290 3 104 90 125 125 110 150
C200-09601310A10100AB100 1108 x 310 x 290 3 131 110 150 150 132 175
C200-09601040E10100AB100 1069 x 310 x 290  3 104 90 125 125 110 150
C200-09601310E10100AB100 1069 x 310 x 290  3 131 110 150 150 132 175
控制方式
開環矢量或V / F感應電機控制  ?
感應電機無傳感器轉子磁通控制（RFC-A）  ?
環境
環境工作溫度

1-4型：-20°C至40°C（-4°F至104°F）| 3KHZ在降額條件下可運行至60°C（140°F）
5-9型：-20°C至40°C（-4°F至104°F）| 3KHZ在降額條件下可運行至55°C（131°F）
冷卻方式 強制對流
濕度 95％在40°C（104°F）下無冷凝

貯存溫度

1-4型：-40°C至60°C（-40°F至140°F）—4個月
5-9型：-40°C至55°C（-40°F至131°F）—24個月
高度 對于1000 m（3,280 ft）以上的每100 m（328 ft），將連續輸出電流降低1％，為3000 m（9,840 ft）
振動 根據IEC 60068-2-64和IEC 60068-2-6測試
機械沖擊 根據IEC 60068-2-27和IEC 60068-2-29測試
防護等級 IP20，NEMA 1需要密封導管套件
EMC

IEC / EN 61800-3抗擾度和發射
EN 61000-6-2：工業環境抗擾度
EN 61000-6-4：工業環境發射
EN 61000-3-2：諧波電流發射
可根據要求提供EMC數據表
RoHS指令 符合有害物質指令（2011/65 / EU）
交流電源要求
電壓

100 V型：100至120 Vac±10％
200 V型：200至240 Vac±10％
400 V型：380至480 Vac±10％
相 1?和3?（取決于型號）
電源不平衡 2％的負相序，3％的相間電壓不平衡
輸入頻率  45至66 Hz
輸入位移功率因數 0.97
控制
開關頻率

1-4型：0.667、1、2、3、4、6、8 、12和16 kHz
5-9型：2、3、4、6、8 、12和16 kHz
輸出頻率范圍  0至550 Hz
頻率精度 滿量程的±0.02％
頻率分辨率  0.01HZ
模擬輸入分辨率  電壓模式：11位   電流模式：11位
制動 包含動態制動晶體管，需要外部電阻
直流母線欠壓故障 100 V型號：175 Vdc
200 V型號：175 Vdc
400 V型號：330 Vdc
直流母線過壓故障 1-4型：
100 V型號：510 Vdc
200 V型號：510 Vdc
400V型號：870 Vdc
5-9型：
200V型號：415 Vdc
400 V型號：830 Vdc
驅動器過載故障 可編程：默認設置：180％持續3s，150％持續60s
瞬時過流故障  電機額定電流的220％
缺相故障 超過直流母線紋波閾值
過熱故障  驅動器散熱器溫度超過95°C（203°F）
短路故障 防止輸出相間短路故障
接地故障  防止輸出相對地故障
電機過熱故障 通過電子熱防御電機免受負載條件的影響
認證
UL，cUL UL文件NMMS / 8：E171230
CE認證  CE認證
EU 這些產品符合《RoHS有害物質指令》（2011/65 / EU），《LVD低電壓指令》（2014/35 / EU）和《EMC電磁兼容性指令》（2014/30 / EU）。
RCM  RCM注冊供應商編號.12003815281
ISO標準  生產設施符合ISO 9001：2015和ISO 14001
TüV

于C300型號：轉矩關閉（STO）功能可以用作機器的組件。
德國萊茵TüV的型式試驗證書：
1-4型：No. 01/205 / 5383.03 / 18
5-9型：No.01 / 205 / 5387.02 / 18
功能參數：
EN ISO 13849-1-Cat 4，PLe
EN61800-5-2 / EN62061 / IEC 61508-SIL 3
UL功能認證：FSPC E171230
無論您的應用是什么，Commander C都是跨行業的解決方案

Commander系列是簡單緊湊的交流電動機驅動器，可滿足廣泛應用中的要求。它們的占地面積小（是同類產品中小的），使其非常適合空間有限的機械制造商和OEM。



帶通用變速驅動器的泵通風機和壓縮機的電機控制
泵，風機和壓縮機
  • 輕載時提高能源效率
  • 板載PLC和PID功能使控制變得簡單，無需外部控制器
  • 跳躍頻率使用戶可以輕松避免設備共振頻率，從而降低高振動水平
  • 抗晃電將使驅動器在大多數電源干擾下保持正常運行
通用驅動器，用于精確控制傳送帶的速度
輸送機
  • 通過現場總線通訊進行遠程速度控制
  • S斜坡加速/減速曲線可提供平穩的速度變換，從而大程度地減少機器晃動
  • 避免設備的早期磨損
  • 過載能力高達180％
控制技術通用驅動器，用于起重提升和卷揚
提升，起重和卷揚
  • 可調機械抱閘時序，具有輸出轉矩保證功能-無需外部抱閘控制器
  • 嵌入式PLC功能可以管理本地I / O，從而減少了對外部控制器的需求
用于運動控制的門禁變速驅動器
進出入控制
  • 通過增強的開環控制實現平穩運動
  • 體積小，可輕松將驅動器安裝在較小的控制柜中
  • 在惡劣環境下高度可靠，可提供持久服務
用于穩定電機控制的通用驅動器，用于加工混合機捏合機攪拌機擠出機
加工（混合機，揉合機，破碎機，攪拌機，離心機，擠出機）
  • 通過通訊選件模塊輕松集成到外部PLC或其他管理系統
  • 防護涂層，增強環境
  • 過載能力高達180％
  • 高度穩定的電機控制
鍵盤
遙控鍵盤-RTC

Remote keypad RTC

該鍵盤支持遠程安裝，可靈活安裝在機柜的外部（符合IP54 / NEMA 12）。三行純文本，多語言LCD鍵盤，用于快速設置和有用的診斷。電池供電的實時時鐘可為事件提供時間戳，有助于診斷。
變速驅動器的遠程鍵盤

Remote keypad

支持遠程安裝，直觀的純文本，多語言LCD鍵盤，可進行快速設置和診斷（使用AI-485適配器和通訊線）?？焖倜姘暹m合1 x 32mm的孔，防護等級為IP66（NEMA 4）。
系統集成模塊-通信

SI-Profibus通信系統集成模塊

SI-PROFIBUS

SI-PROFIBUS通訊模塊支持從機連接?？梢允褂枚鄠€(gè)SI-PROFIBUS模塊或SI-PROFIBUS和其他選件模塊類型的組合來添加其他功能，例如擴展I / O，網關功能或其他PLC功能。

SI-Devicenet通信系統集成模塊

SI-DeviceNet

SI-DeviceNet支持從機連接?？梢允褂枚鄠€(gè)SI-DeviceNet模塊來提供附加功能。

SI-CANopen通信系統集成模塊

SI-CANopen

Commander C的SI-CANopen接口模塊支持各種配置文件，提供了的靈活性。

SI-以太網通信系統集成模塊

SI-Ethernet

SI-Ethernet可用于提供高速驅動器訪問，全局連接以及與IT網絡技術的集成。

SI-EtherCAT通信系統集成模塊

SI-EtherCAT

SI-EtherCAT允許Commander C通用驅動器連接和接口EtherCAT網絡。
SI-Profinet通信系統集成模塊

SI-PROFINET-V2

SI-PROFINET-V2允許Commander C與PROFINET PLC和網絡進行通信和接口。
SI-Interbus通訊選項模塊

SI-Interbus

Interbus接口模塊。
系統集成模塊-擴展I / O

SI-IO系統集成模塊

SI-I / O

擴展I / O接口模塊，以增加驅動器上I / O點的數量。提供附加功能：4 x數字I / O，3 x模擬輸入（默認）/數字輸入，1 x模擬輸出（默認）/數字輸入，2 x繼電器。
可選配件
AI備份適配器

AI-Back-up備份適配器

用于SD卡參數拷貝插口適配器，以及用于24 V備用電源的輸入。
人工智能智能適配器

AI-Smart智能適配器

具有用于內置參數拷貝適配器和24 V備用電源輸入。
AI-485適配器

AI-485適配器

允許驅動器通過RS485通信的適配器。
AI-485適配器

AI-485 24 V適配器

具有24 V備用電源輸入的適配器。
USB串行通訊線

RS485電纜

USB通信電纜允許驅動器連接到PC，以與Commander的PC工具一起使用。

Commander C 產品特點

  •   易于安裝和調試
  •   輕松實現電機配對和性能控制

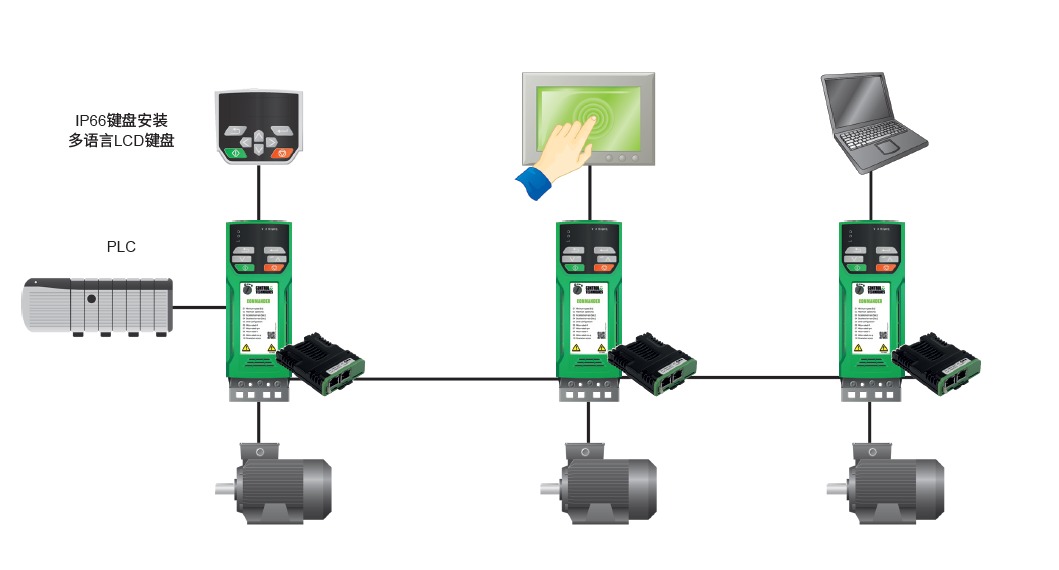

  •   連接靈活，插拔式通信模塊可與各種工業現場總線集成
  •   板載PLC、內置PID控制
  •   可視化調試軟件
  •   超快啟動，過載能力高達180


設置簡單,3步控制

設置驅動器可能需要培訓，專業知識和時間。

但是Commander C可以在數分鐘之內使您從柜內安裝到控制您的電動機開始運行。

三個簡單的步驟即可為大多數風機，泵，壓縮機，輸送機和通用應用設置驅動器！
