有源前端
主動式前端(Active Front End-AFE)是一個可控整流器，能夠?qū)崿F(xiàn)系統交流和直流間的雙向能量傳輸，通過電源回饋功能，進行能源回饋，可節省能源消耗，使變頻器驅動的制動能力達到更大的發揮。通過正弦波PWM控制，減少諧波的電流波形。通過電源功率因子1的控制（電源相電壓與電源電流同相的控制方式）與PWM控制，負載大小和電源容量可以是1:1，因此，電源電纜、受電機器之類的電源設備的成本大幅降低，此外還能去除高次諧波，適用在要求電網諧波極低的場合(THD電流＜5百分之)、增強功率因子，不受電網波動的影響，可在系統中并聯具有良好的動態特性。
臺達電子利用多年來開發交流馬達驅動器的專業技術，推出主動式前端-AFE2000系列。在工業自動化產品的應用中，將負載反饋的能量不需再轉換成熱能散發掉，相對的可以將反饋能量反饋到電網，除增加產業自動化的效能與制程的大量化，并在生產制造的過程中，達到節能的目的，也符合臺達電子環保。
應用領域
- 貫量負載：粗砂紡織機、臥式螺旋離心機、鉆床工具機
- 四象限負載：起重機及升降天車、客貨運電梯、采油機
- 要求快速制動：機床、高速主軸、制袋機
- 反饋能量：風力發電系統、水力發電系統
- 支持DC并聯供電：物流倉儲系統、風力發電系統、LED路燈系統
- 提供良好用電質量給Power Line產品之大通訊傳輸系統
- 橋式起重機
- 電梯升降
技術規格
- 交∕直流雙向電力潮流控制與功因改良趨近100百分之，達到綠色節能效益。
- 替代制動煞車電阻，降低熱損失、節省能源消耗與空間費用。
- 通過正弦波PWM控制，產生良好的正弦波電流，大幅減少高次諧波的電流波形。
- 符合IEEE STD.519–1992規范 – 總電流諧波失真低于5百分之之規范。

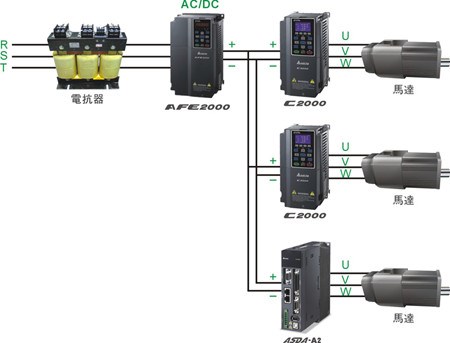

- 即使在電網及不穩定的情況下，DC bus直流側仍能維持電壓或電流恒定。支持并接多個DC bus之交流驅動器，如下圖：
- 節能高

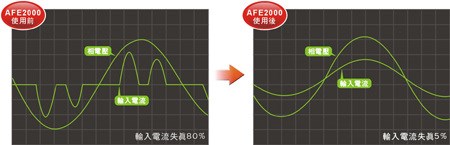

- 可控式直流電壓及單位功因，使三相交流端近似弦波與低諧波失真，使用AFE2000之后可以讓諧波失真率小于5百分之，如下圖所示：

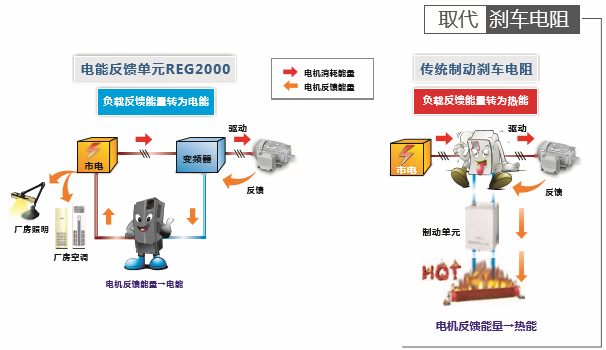

- 取代傳統動態煞車電阻裝置。一般傳統交流變頻器驅動馬達在運動瞬間或頻繁煞車時，利用安裝瓦數的煞車電阻來吸收過多的反饋能量，并轉成熱能散發。解決負載能量反饋但效率不佳，且增加硬件額外費用與空間。使用AFE2000系列之后，負載反饋的能量不需要再轉換成熱能散發掉，相對的可以將反饋能量回饋到電網，省電省錢而且環保，如下圖所示。
