FM系列總線步進驅動器

FM系列總線步進驅動器

支持Modbus/Canopen/EtherCAT總線控制協議

支持RS232串口通信，使用上位機軟件KincoStep參數設定

支持脈沖+方向（PLS+DIR)、正反向脈沖（CW/CCW)和A+B相

、

驅動器列表
系列 相數 規格型號 峰值電流 電壓 細分數 重量 外形尺寸
（Kg) (mm)

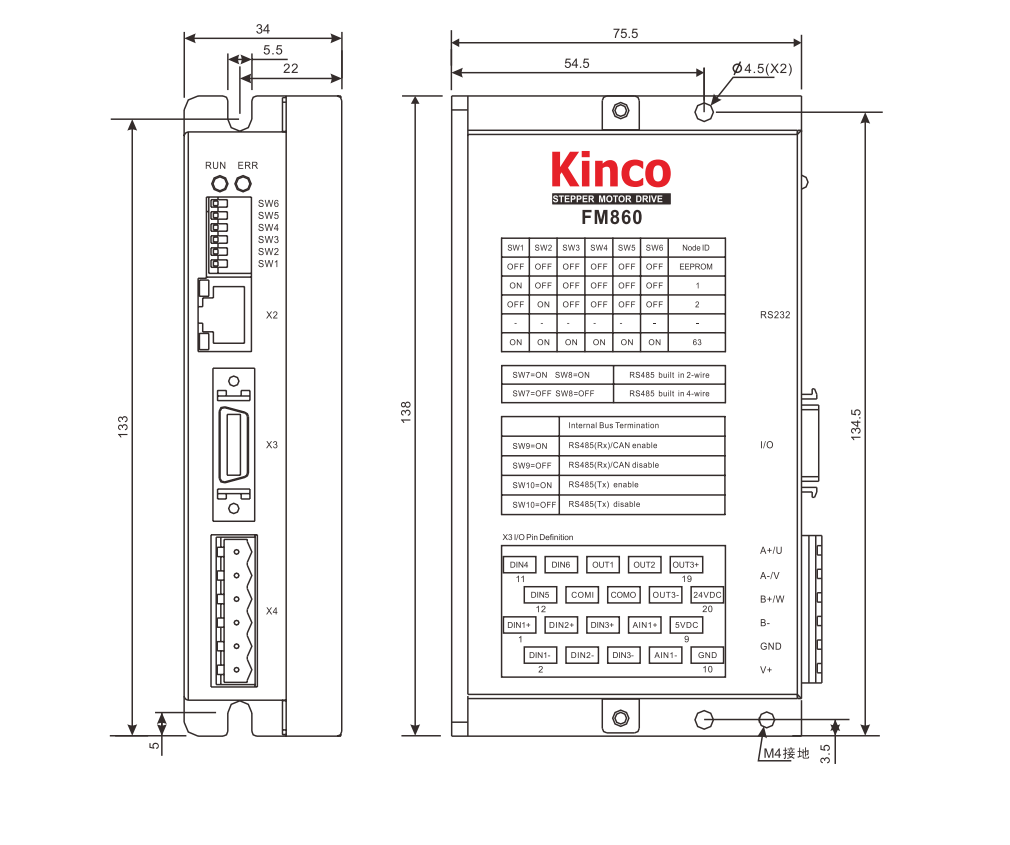

FM系列 2&3相細分型 FM560-EA-000 0.1-6A 24-50VDC 200-65535 0.36 134.5X75.5X34
FM860-LA-000 0.15-8A 24-70VDC
FM860-AA-000
FM880-EA-000 0.1-10A

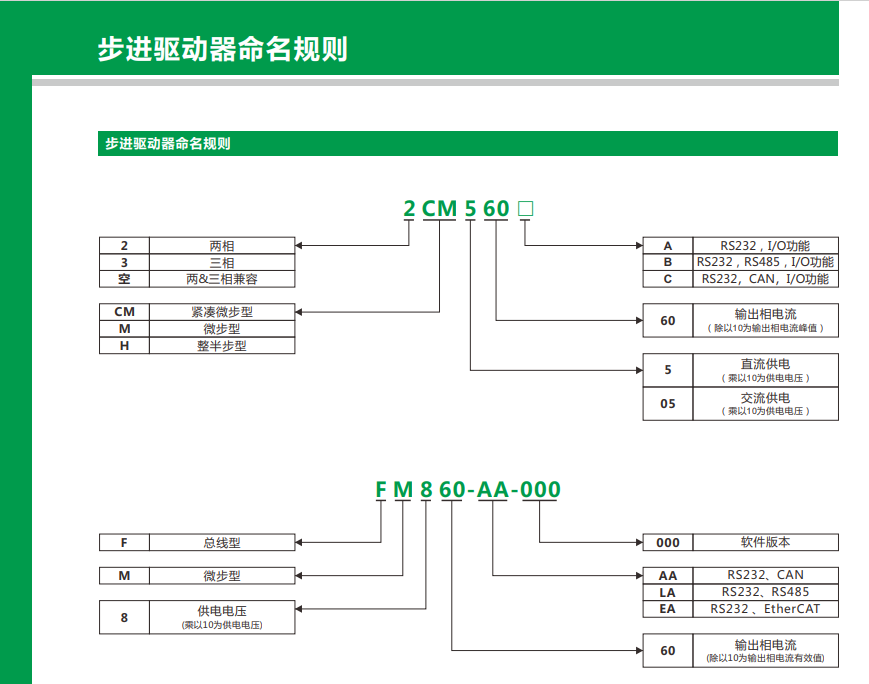

型號列表

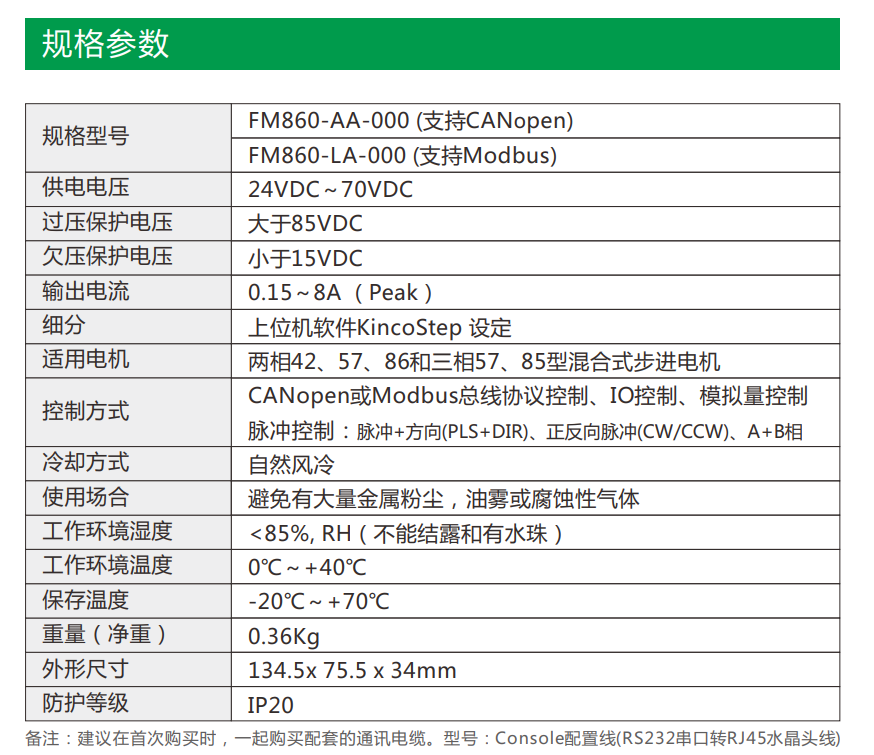

規格型號： FM560/860/880

供電電壓： DC24V~70V

2&3相細分型

■ 主要特性



   ? 支持Modbus/Canopen/EtherCAT總線控制協議；

   ? 支持RS232串口通信，使用上位機軟件KincoStep參數設定；

   ? 支持脈沖+方向（PLS+DIR)、正反向脈沖（CW/CCW)和A+B相；

   ? 具有豐富的IO功能設置，支持原點、多段速、多段位置等控制模式；

   ? 支持電機自適應，自定義鎖軸電流、微步濾波等功能；

   ? 強大的防御功能：過壓，欠壓、過熱和過流；

   ? 驅動電流在6A以下兩相42、57、86和三相57、85型混合式步進電機。

步科步進電機選型對照表
相數 法蘭 型號 保持扭矩 　 2CM545 　 2CM860 　 3CM880 　 2M412 　 2M1180N 　 3M2280N CM422B CM880A FM860-AA-000 　
　 　 　 　 　 　 　 　 　 　 　 　 　 CM880B FM860-LA-000 FM560-EA-000
2CM525 　 2CM560 　 2CM880 　 2CM0870 　 2H1160 　 2M2280N 　 CM422C CM880C FM880-EA-000 　
峰值電流 0.3-2.5A 1-4.5A 1.8-6A 1.8-6A 2.4-8A 2.4-7.2A 2.4-8A 0.1-2.5A 2.5-6.5A 4.5-8A 4.5-8A 2.8-8A 0.1-2.5A 0.15-8A 0.15-8A/0.1-10A 0.1-6A
兩相 42 2S42Q-0240 0.22N.m √ 　 　 　 　 　 　 √ 　 　 　 　 √ √ √ √
2S42Q-0348 0.34N.m √ 　 　 　 　 　 　 √ 　 　 　 　 √ √ √ √
57 2S57Q-0541 0.5N.m √ 　 　 　 　 　 　 √ 　 　 　 　 √ √ √ √
2S57Q-0956 0.9N.m 　 √ √ √ 　 　 　 　 　 　 　 　 　 √ √ √
2S57Q-1376 1.3N.m 　 √ √ √ 　 　 　 　 　 　 　 　 　 √ √ √
2S57Q-2280 2.2N.m 　 　 √ √ √ 　 　 　 　 　 　 　 　 √ √ √
2S57Q-25B2 2.5N.m 　 　 √ √ √ 　 　 　 　 　 　 　 　 √ √ √
86 2S86Q-3465 3.4N.m 　 　 　 　 √ 　 √ 　 √ √ 　 　 　 √ √ √
2S86Q-4580 4.5N.m 　 　 　 　 √ 　 √ 　 √ √ 　 　 　 √ √ √
2S86Q-85B8 8.5N.m 　 　 　 　 √ 　 √ 　 √ √ 　 　 　 √ √ √
2S86Q-051F6 12.8N.m 　 　 　 　 √ 　 √ 　 √ √ 　 　 　 √ √ √
110 2S110Q-03999 11.7N.m 　 　 　 　 　 　 　 　 √ √ √ 　 　 　 　 　
2S110Q-047F0 21N.m 　 　 　 　 　 　 　 　 √ √ √ 　 　 　 　 　
2S110Q-054K1 30N.m 　 　 　 　 　 　 　 　 √ √ √ 　 　 　 　 　
130 2S130Y-063R8 40N.m 　 　 　 　 　 　 　 　 　 　 √ 　 　 　 　 　
三相 57 3S57Q-04056 0.9N.m 　 　 　 　 　 √ 　 　 　 　 　 　 　 √ √ 　
3S57Q-04079 1.5N.m 　 　 　 　 　 √ 　 　 　 　 　 　 　 √ √ 　
85 3S85Q-04097 4N.m 　 　 　 　 　 √ 　 　 　 　 　 　 　 √ √ 　
3S85Q-040F7 7.5N.m 　 　 　 　 　 　 　 　 　 　 　 √
