CM/M系列步進驅動器

CM/M系列步進驅動器

支持脈沖+方向（PLS+DIR)、正反向脈沖（CW/CCW)

脈沖動態濾波，低速運行更平穩

寬電壓信號輸入，接線更簡單

驅動器列表
系列 相數 規格型號 峰值電流 電壓 細分?jǐn)?shù) 重量 外形尺寸
（Kg) (mm)

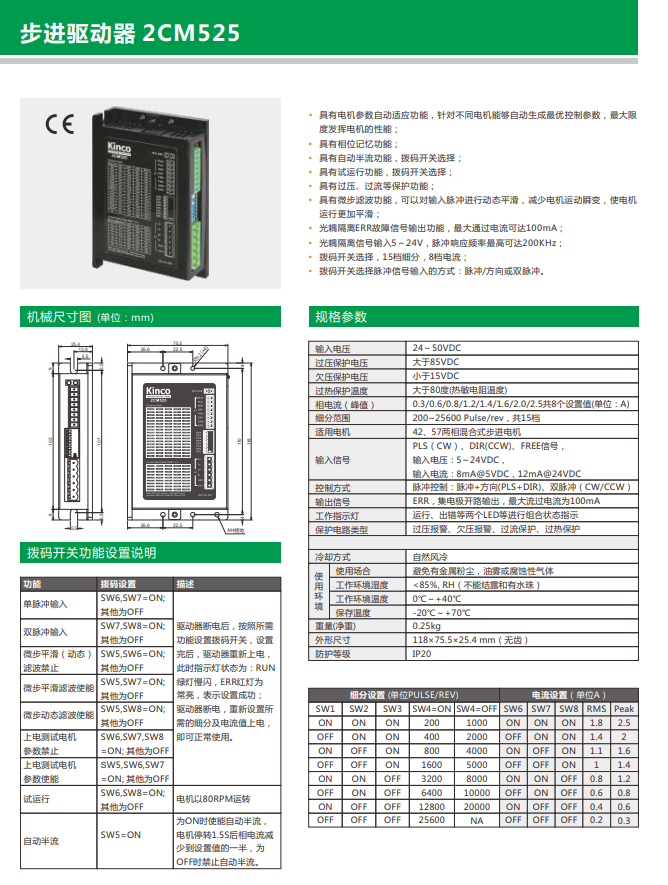

CM系列 2相細分型 2CM525 0.3-2.5A 24-50VDC 200-25600 0.25 118X75.5X25.4

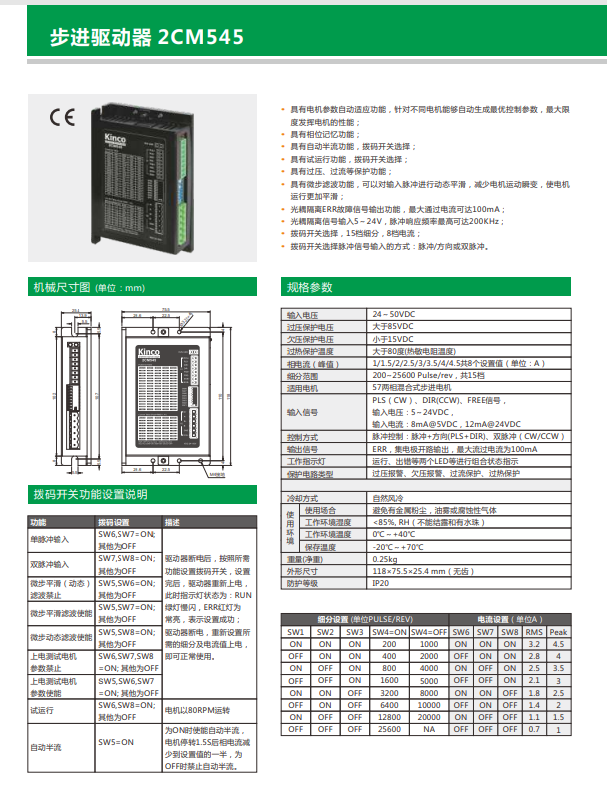

2CM545 1-4.5A

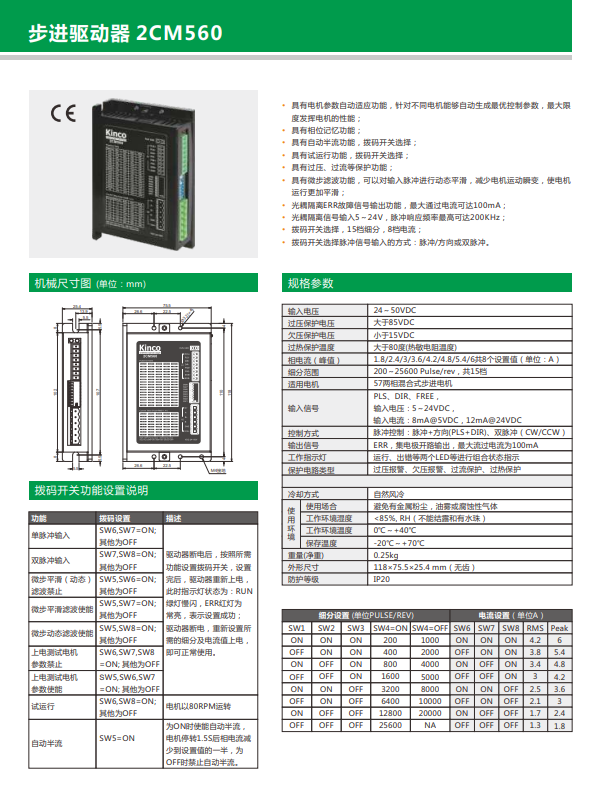

2CM560 1.8-6A
2CM860 1.8-6A 24-70VDC

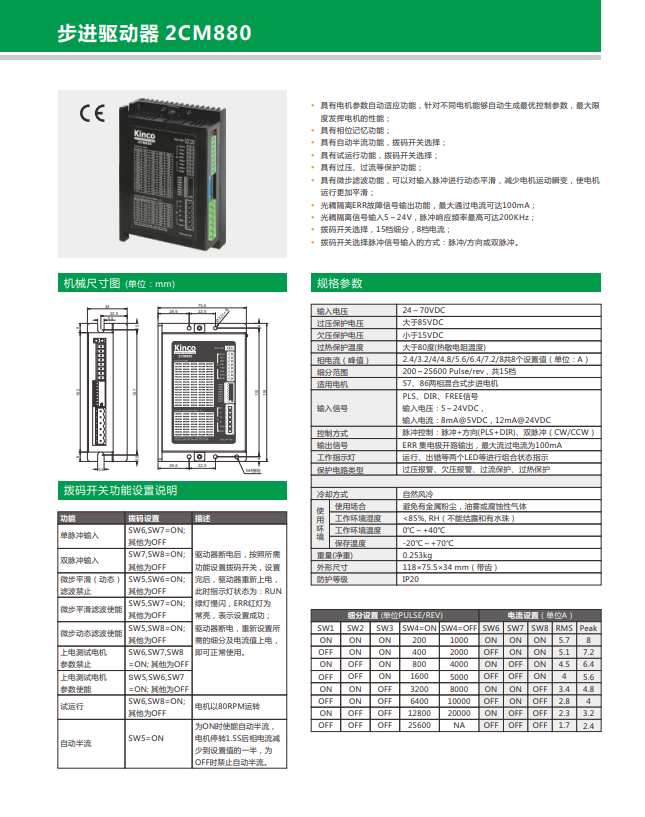

2CM880 2.4-8A 24-70VDC 0.253 118X75.5X34
2CM0870 2.4-7.2A 18-80VAC 400-51200 0.696 151X97.5X57.5
3相細分型 3CM880 2.4-8A 24-70VDC 400-25600 0.253 118X75.5X34
2&3相細分型 CM422B 0.1-2.5A 12-40VDC 200-65535 0.11 93X56X21
CM422C 0.1-2.5A 12-40VDC 200-65535 0.11
CM880A 0.15-8A 24-70VDC 200-65535 0.29 108X75.5X34（帶齒）
CM880B 0.253 118X75.5X34(帶齒）
CM880C
M系列 2相細分型 2M412 0.2-1.2A 12-40VDC 400-51200 0.13 76X60X35.2
2相整半步型 2H1160 2.5-6.5A 60-123VAC 200-400 1.77 200X123X86.5
2相細分型 2M1180N 4.5-8A 77-123VAC 400-25600 1.5 201X147X66
2M2280N 4.5-8A 220VAC±15% 400-25600
3相細分型 3M2280N 2.8-8A 220VAC±15% 400-20000

■ 主要特性



   ? 支持脈沖+方向（PLS+DIR)、正反向脈沖（CW/CCW)；

   ? 脈沖動態濾波，低速運行更平穩；

   ? 寬電壓信號輸入，接線更簡單；

   ? 針對不同電機自動生成優控制參數，運行更平滑；

   ? 體積小巧節省安裝空間。

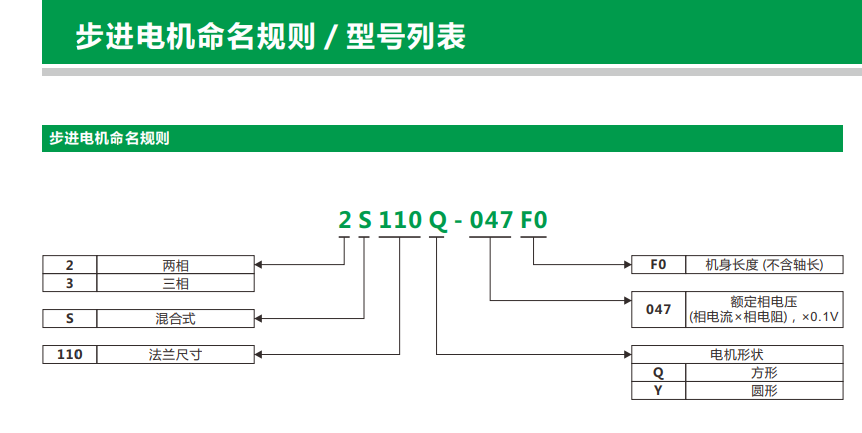

步科步進電機選型對照表
相數 法蘭 型號 保持扭矩 　 2CM545 　 2CM860 　 3CM880 　 2M412 　 2M1180N 　 3M2280N CM422B CM880A FM860-AA-000 　
　 　 　 　 　 　 　 　 　 　 　 　 　 CM880B FM860-LA-000 FM560-EA-000
2CM525 　 2CM560 　 2CM880 　 2CM0870 　 2H1160 　 2M2280N 　 CM422C CM880C FM880-EA-000 　
峰值電流 0.3-2.5A 1-4.5A 1.8-6A 1.8-6A 2.4-8A 2.4-7.2A 2.4-8A 0.1-2.5A 2.5-6.5A 4.5-8A 4.5-8A 2.8-8A 0.1-2.5A 0.15-8A 0.15-8A/0.1-10A 0.1-6A
兩相 42 2S42Q-0240 0.22N.m √ 　 　 　 　 　 　 √ 　 　 　 　 √ √ √ √
2S42Q-0348 0.34N.m √ 　 　 　 　 　 　 √ 　 　 　 　 √ √ √ √
57 2S57Q-0541 0.5N.m √ 　 　 　 　 　 　 √ 　 　 　 　 √ √ √ √
2S57Q-0956 0.9N.m 　 √ √ √ 　 　 　 　 　 　 　 　 　 √ √ √
2S57Q-1376 1.3N.m 　 √ √ √ 　 　 　 　 　 　 　 　 　 √ √ √
2S57Q-2280 2.2N.m 　 　 √ √ √ 　 　 　 　 　 　 　 　 √ √ √
2S57Q-25B2 2.5N.m 　 　 √ √ √ 　 　 　 　 　 　 　 　 √ √ √
86 2S86Q-3465 3.4N.m 　 　 　 　 √ 　 √ 　 √ √ 　 　 　 √ √ √
2S86Q-4580 4.5N.m 　 　 　 　 √ 　 √ 　 √ √ 　 　 　 √ √ √
2S86Q-85B8 8.5N.m 　 　 　 　 √ 　 √ 　 √ √ 　 　 　 √ √ √
2S86Q-051F6 12.8N.m 　 　 　 　 √ 　 √ 　 √ √ 　 　 　 √ √ √
110 2S110Q-03999 11.7N.m 　 　 　 　 　 　 　 　 √ √ √ 　 　 　 　 　
2S110Q-047F0 21N.m 　 　 　 　 　 　 　 　 √ √ √ 　 　 　 　 　
2S110Q-054K1 30N.m 　 　 　 　 　 　 　 　 √ √ √ 　 　 　 　 　
130 2S130Y-063R8 40N.m 　 　 　 　 　 　 　 　 　 　 √ 　 　 　 　 　
三相 57 3S57Q-04056 0.9N.m 　 　 　 　 　 √ 　 　 　 　 　 　 　 √ √ 　
3S57Q-04079 1.5N.m 　 　 　 　 　 √ 　 　 　 　 　 　 　 √ √ 　
85 3S85Q-04097 4N.m 　 　 　 　 　 √ 　 　 　 　 　 　 　 √ √ 　
3S85Q-040F7 7.5N.m 　 　 　 　 　 　 　 　 　 　 　 √
