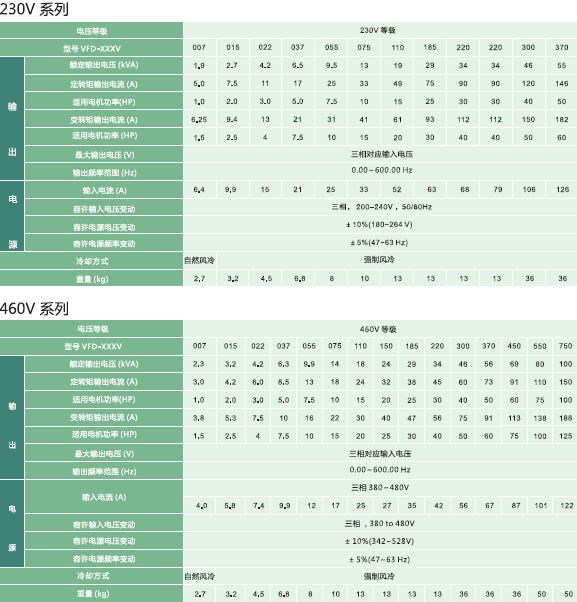

230V（系列）等級
型號 輸出 電流 冷卻方式 重量          (kg)
額定輸出電壓
(kVA)		 定轉矩輸出電流
(A)		 適用電機功率
(HP)		 變轉矩輸出電流
(A)		 適用電機功率
（HP)		 輸出電壓
(V)		 輸出頻率范圍
(Hz)		 輸入電流
(A)		 容許輸入
電壓變動		 容許電源
電壓變動		 容許電源
頻率變動
VFD-007V 1.9 5 1.0 6.25 1.5 三相對應輸入電壓 0.00-600.00Hz 6.4 三相，200-240V，50/60Hz ±10%(180~264 V) ±5%(47~63 Hz) 自然冷風 2.7
VFD-015V 2.7 7.5 2.0 9.4 2.5 9.9 強制風冷 3.2
VFD-022V 4.2 11 3.0 13 4 15 4.5
VFD-037V 6.5 17 5.0 21 7.5 21 6.8
VFD-055V 9.5 25 7.5 31 10 25 8
VFD-075V 13 33 10 41 15 33 10
VFD-110V 19 49 15 61 20 52 13
VFD-185V 29 75 25 93 30 63 13
VFD-220V 34 90 30 112 40 68 13
VFD-220V 34 90 30 112 40 79 13
VFD-300V 46 120 40 150 50 106 36
VFD-370V 55 146 50 182 60 126 36


460V（系列）等級
型號 輸出 電流 冷卻方式 重量          (kg)
額定輸出電壓
(kVA)		 定轉矩輸出電流
(A)		 適用電機功率
(HP)		 變轉矩輸出電流
(A)		 適用電機功率
（HP)		 輸出電壓
(V)		 輸出頻率范圍
(Hz)		 輸入電流
(A)		 容許輸入
電壓變動		 容許電源
電壓變動		 容許電源
頻率變動
VFD-007V 2.3 3.0 1.0 3.8 1.5 三相對應輸入電壓 0.00-600.00Hz 4.0 三相380-480V 三相，380to 480V +10%(342-528V) +5%(47-64 Hz) 自然冷風 2.7
VFD-015V 3.2 4.2 2.0 5.3 2.5 5.8 強制風冷 3.2
VFD-022V 4.2 6.0 3.0 7.5 4 7.4 4.5
VFD-037V 6.3 8.5 5.0 10 7.5 9.9 6.8
VFD-055V 9.9 13 7.5 16 10 12 8
VFD-075V 14 18 10 55 15 17 10
VFD-110V 18 24 15 30 20 25 13
VFD-150V 24 32 20 40 25 27 13
VFD-185V 29 38 25 47 30 35 13
VFD-220V 34 45 30 56 40 42 13
VFD-300V 46 60 40 75 50 56 36
VFD-370V 56 73 50 91 60 67 36
VFD-450V 69 91 60 113 75 87 36
VFD-550V 80 110 75 138 100 101 50
VFD-750V 100 150 100 188 125 122 50

產品特色



  • 輸出頻率0.1-600Hz
  • 采用伺服的強健式PDFF控制
  • 在0速、高低速PI增益及頻寬設定
  • 與速度閉環控制模式，零速時保持轉矩可達到150%
  • 過負載：150%可達一分鐘，200%可達二秒
  • 原點復歸、脈沖跟隨、16點的點對點位置控制
  • 位置/速度/轉矩控制模
  • 超強的張力控制、收放卷功能
  • 32位CPU，版本可輸出3333.4Hz
  • 支持雙RS-485，現場總線及監控軟件
  • 內置主軸定位換刀
  • 可驅動高速電主軸
  • 具主軸定位、剛性攻牙能力等
應用領域



電梯，天車，起重，PCB鉆孔機，雕刻機，鋼鐵冶金，石油，CNC工具機，注塑機，自動化倉儲系統，印刷機械、復卷機、分切機等

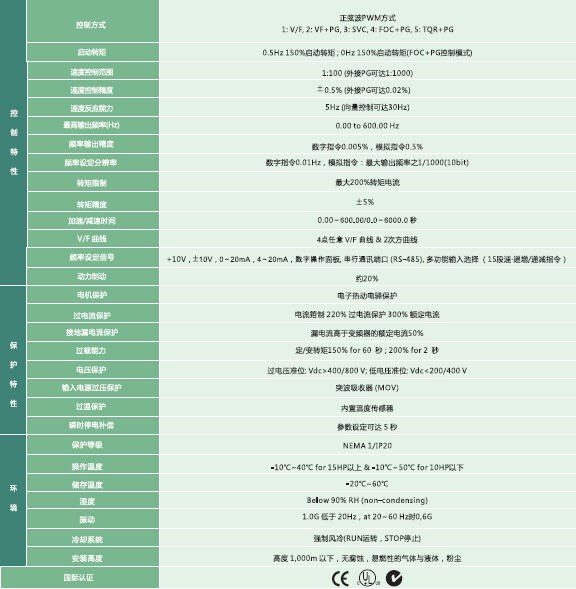

技術規格
