VFD-E系列
| 230V | |||||||||||||
| 型號 VFD-E | 002 | 004 | 007 | 015 | 022 | 037 | 055 | 075 | 110 | 150 | |||
| 適用電機功率 (Kw) | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | |||
| 適用電機功率 (HP) | 0.25 | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10 | 15 | 20 | |||
| 輸出 | 額定輸出容量 (kVA) | 0.6 | 1.0 | 1.6 | 2.9 | 4.2 | 6.5 | 9.5 | 12.5 | 17.1 | 25 | ||
| 額定輸出電流(A) | 1.6 | 2.5 | 4.2 | 7.5 | 11 | 17 | 25 | 33 | 45 | 65 | |||
| 大輸出電壓 (V) | 三相對應輸入電壓 | ||||||||||||
| 輸出頻率范范圍(Hz) | 0.1- 599Hz | ||||||||||||
| 載波頻率范圍 (kHz) | 1-15 | ||||||||||||
| 輸入電流 (A) | 單相，三相電源 | 三相電源 | |||||||||||
| 電源 | 4.9/1.9 | 6.5/2.7 | 9.7/5.1 | 15.7/9 | 24/15 | 20.6 | 26 | 34 | 48 | 70 | |||
| 額定電壓·頻率 | 單相/三相電源，200 - 240 V50/ 60 Hz | 三相電源，200 - 240 V 50 / 60 Hz | |||||||||||
| 容許輸入電壓變動范圍 | +10%(180-264V) | ||||||||||||
| 容許電源頻率變動 | +5%(47-63H2) | ||||||||||||
| 冷卻散熱系統 | 自然風冷 | 強制風冷 | |||||||||||
| 重量 | 1.1 | 1.1 | 1.1 | 1.9 | 1.9 | 1.9 | 3.5 | 3.5 | 3.57 | 6.6 | |||
| 460V | |||||||||||||
| 型號 VFD-E | 004 | 007 | 015 | 022 | 037 | 055 | 075 | 110 | 150 | 185 | 220 | ||
| 適用電機功率 (Kw) | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11.0 | 15 | 18.5 | 22 | ||
| 適用電機功率 (HP) | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10 | 15.0 | 20 | 25 | 30 | ||
| 輸出 | 額定輸出容量 (kVA) | 1.2 | 2.0 | 3.3 | 4.4 | 6.8 | 9.9 | 13.7 | 18.3 | 24 | 29 | 34 | |
| 額定輸出電流(A) | 1.5 | 2.5 | 4.2 | 5.5 | 8.5 | 13 | 18 | 24 | 32 | 38 | 45 | ||
| 大輸出電壓 (V) | 三相對應輸入電壓 | ||||||||||||
| 輸出頻率范范圍(Hz) | 0.1- 599Hz | ||||||||||||
| 載波頻率范圍 (kHz) | 1-15 | ||||||||||||
| 輸入電流 (A) | 三相電源 | ||||||||||||
| 電源 | 1.9 | 3.2 | 4.3 | 7.1 | 11.2 | 14 | 19 | 26 | 35 | 41 | 49 | ||
| 額定電壓·頻率 | 三相電源，380 - 480 V 50/ 60 Hz | ||||||||||||
| 容許輸入電壓變動范圍 | +10%(342-528V) | ||||||||||||
| 容許電源頻率變動 | +5%(47-63H2) | ||||||||||||
| 冷卻散熱系統 | 自然風冷 | 強制風冷 | |||||||||||
| 重量 | 0.2 | 1.2 | 1.2 | 1.9 | 1.9 | 4.2 | 4.2 | 4.2 | 7.47 | 7.47 | 7.47 | ||
| 產品規格 | ||||
| 115V | ||||
| 型號 VFD-E | 002 | 004 | 007 | |
| 適用電機功率 (Kw) | 0.2 | 0.4 | 0.75 | |
| 適用電機功率 (HP) | 0.25 | 0.5 | 1.0 | |
| 輸出 | 額定輸出容量 (kVA) | 0.6 | 1.0 | 1.6 |
| 額定輸出電流(A) | 1.6 | 2.5 | 4.2 | |
| 大輸出電壓 (V) | 三相對應兩倍輸入電壓 | |||
| 輸出頻率范范圍(Hz) | 0.1 - 599 Hz | |||
| 載波頻率范圍 (kHz) | 1-15 | |||
| 輸入電流 (A) | 單相電源 | |||
| 電源 | 6 | 9 | 18 | |
| 額定電壓·頻率 | 單相電源 100 - 120 W 50/ 60 Hz | |||
| 容許輸入電壓變動范圍 | ±10% (90-132 W) | |||
| 容許電源頻率變動 | ±5%(47-63 H2) | |||
| 冷卻散熱系統 | 自然風冷 | 強制風冷 | ||
| 重量 | 1.2 | 1.2 | 1.2 | |
| 產品信息 | ||
| 框號 | 型號 | 功率范圍 |

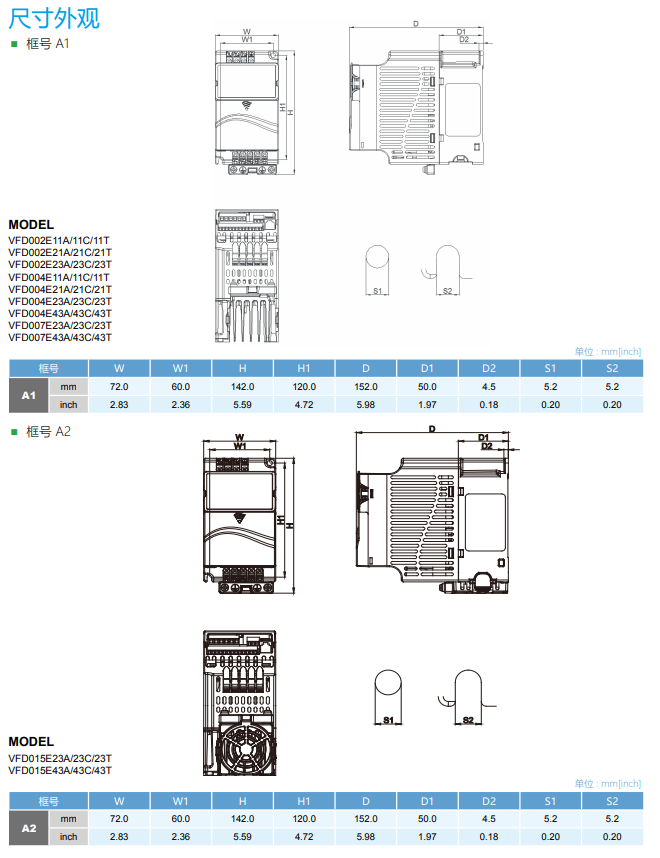

| 框號 A1: | VFD002E11A/11C/11T | 115V: 0.2kW ~ 0.4kW 230V: 02kW ~ 15kW 460V: 0.4kW ~ 15kW |
| VFD002E21A/21C/21T | ||
| WFD002E23A/23C/237 | ||
| WEDO04E11A/11C.11T | ||
| WFD004E21A/21C/21T | ||
| VFD004E23A/23C/23T | ||
| WFD004E43A/43C/43T | ||
| VFD007E23A/23C/23T | ||
| VFD007E43A/43C/43T | ||
| 框號 A2: | WED015E23A/23C/23T | |
| WFD015E43A/43C/43T | ||

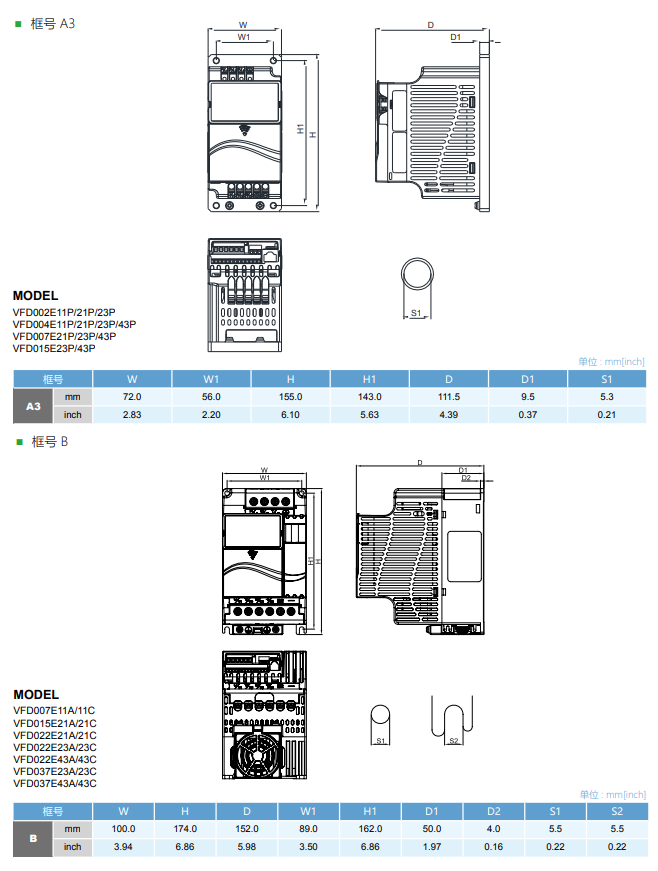

| 框號 A3: | VFD002E11P/21P/23P | |
| VFD004E11P/21P/23P/43P | ||
| VFD007E21P/23P/43P | ||
| VFD015E23P/43P | ||
| 框號 B | VFD007E11A/11C | 115V: 0.75kW 230V: 15kW ~ 37kW 460V: 22kW ~ 3.7kW |
| WFD015E21A/21C | ||
| WFD022E21A/21C | ||
| VFD022E23A/23C | ||
| VFD022E43A/43C | ||
| VFD037E23A/23C | ||
| VFD037E43A/43C | ||

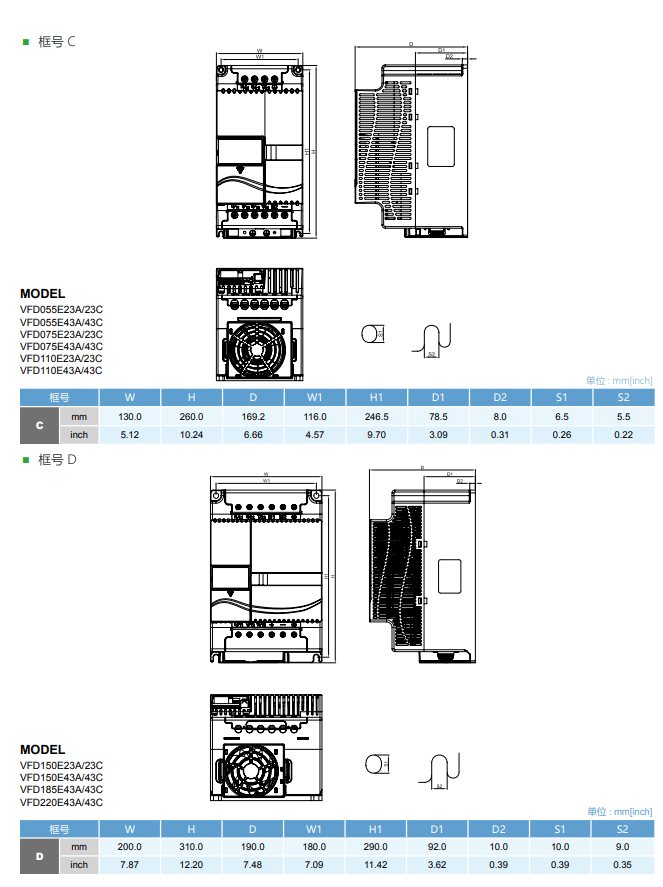

| 框號 C | VFD055E23A/23C | 230V: 5.5kW ~ 11 kW 460V: 5.5kW ~ 11 kW |
| WED055E43A/43C | ||
| VFD075E23A/23C | ||
| VFD075E43A/43C | ||
| VFD110E23A/23C | ||
| VFD110E43A/43C | ||
| 框號 D | VFD150E23A/23C | 230V: 15kW 460V: 15kW ~ 22kW |
| VFD150E43A/43C | ||
| VFD185E43A/43C | ||
| VFD220E43A/43C | ||
應用領域
小型天車之X-Y軸、洗衣機、跑步機、射出成型機的機械手臂(夾取)、菜梯(2HP)磨床、鉆孔機木工機、織帶機、大樓空調、大樓供水系統內之分水系統
技術規格
- 輸出頻率0.1~600Hz
- 模塊化設計
- 內置PLC功能
- 內置濾波器(230V 1 phase / 460V 3 phase)
- 支持Fieldbus通訊模塊: DeviceNet, Profibus, LonWorks and CANopen
- RFI-switch 應用于非接地電源系統
- DC-BUS可并聯共享
- 可彈性擴展
- 防御功能
