產品規格   產品信息
115V   框號 型號 功率范圍

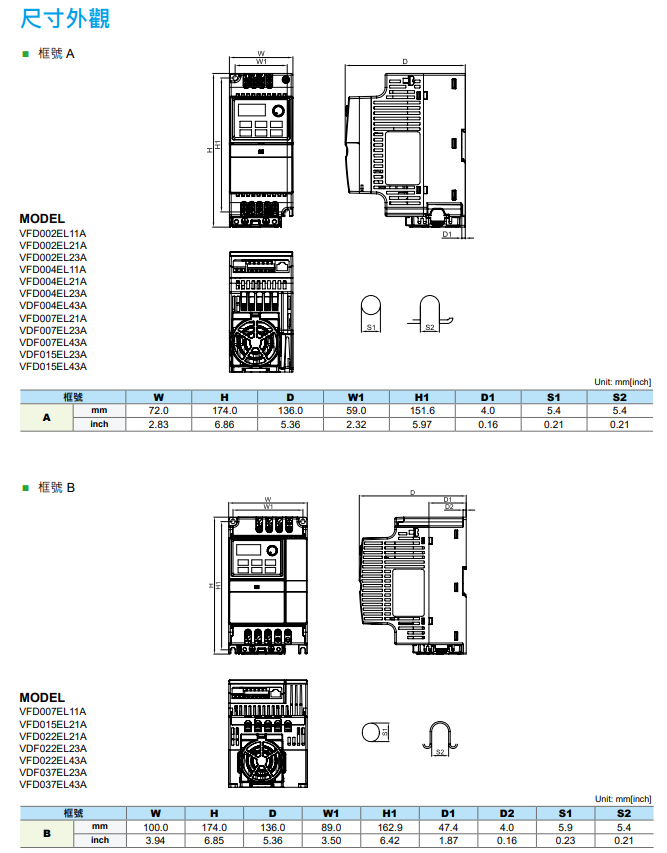

型號 VFD-EL 002 004 007   框號 A: VFD002EL 11A / 21A / 23A 115V: 0.2kW ~ 0.4kW     230V: 02kW ~ 15kW             460V: 0.4kW ~ 15kW
適用電機功率 (Kw) 0.2 0.4 0.75   VFD004EL 11A / 21A / 23A / 43A
適用電機功率 (HP) 0.25 0.5 1.0   VFD007EL 21A / 23A / 43A
輸出 額定輸出容量 (kVA) 0.6 1.0 1.6   VFD015EL 23A / 43A
額定輸出電流(A) 1.6 2.5 4.2   框號 B: VFD007EL11A 115 V: 0.75 kW
230 V: 1.5 kW ~ 3.7 kW
460 V: 2.2 kW ~ 3.7 kW
大輸出電壓 (V) 三相對應兩倍輸入電壓   VFD015EL 21A
輸出頻率范范圍(Hz) 0.1 - 599 Hz   VFD022EL 21A / 23A / 43A
載波頻率范圍 (kHz) 2-12   VFD037EL 23A / 43A
　 輸入電流 (A) 單相電源
電源 6.4 9 18
額定電壓·頻率 單相電源 100 - 120V 50/ 60 Hz
容許輸入電壓變動范圍 ±10% (90-132V)
容許電源頻率變動 ±5%(47-63 H2)
冷卻散熱系統 自然風冷
重量 1.1 1.1 1.4



230V   460V
型號 VFD-EL 002 004 007 015 022 037   型號 VFD-EL 004 007 015 022 037
適用電機功率 (Kw) 0.2 0.4 0.75 1.5 2.2 3.7   適用電機功率 (Kw) 0.4 0.75 1.5 2.2 3.7
適用電機功率 (HP) 0.25 0.5 1.0 2.0 3.0 5.0   適用電機功率 (HP) 0.5 1.0 2.0 3.0 5.0
輸出 額定輸出容量 (kVA) 0.6 1.0 1.6 2.9 4.2 6.5   輸出 額定輸出容量 (kVA) 1.2 2.0 3.3 4.4 6.8
額定輸出電流(A) 1.6 2.5 4.2 7.5 11 17   額定輸出電流(A) 1.5 2.5 4.2 4.5 8.2
大輸出電壓 (V) 三相對應輸入電壓   大輸出電壓 (V) 三相對應輸入電
輸出頻率范范圍(Hz) 0.1- 599Hz   輸出頻率范范圍(Hz) 0.1 - 599 Hz
載波頻率范圍 (kHz) 2-12   載波頻率范圍 (kHz) 2-12
電源 XXXEL21A 輸入電流 (A) 4.9 6.5 9.5 15.7 24 —   　 輸入電流 (A) 三相電源
額定電壓 ? 頻率 單相電源200 ~ 240 V, 50 / 60 Hz    電源 1.8 3.2 4.3 7.1 9.0
XXXEL23A 輸入電流 (A) 1.9 2.7 4.9 9 15 20.6   額定電壓·頻率 三相電源 380 - 480 W 50/ 60 Hz
額定電壓 ? 頻率  單相 / 三相電源 , 200 ~ 240V,50 / 60H 三相電源 , 200 ~ 240V, 50 / 60Hz   容許輸入電壓變動范圍 ±10% (342-528V)
容許輸入電壓變動范圍 ±10 % (180 ~ 264 V)   容許電源頻率變動 ±5%(47-63 H2)
容許電源頻率變動 ±5 % (47 ~ 63 Hz)   冷卻散熱系統 自然風冷 強制冷風
冷卻散熱系統 自然風冷 強制風冷 (XXXEL21A)
自然風冷 (XXXEL23A)		 強制風冷   重量 1.2 1.2 1.2 1.7 1.7
重量 (kg) 1.2 1.2 1.2 1.7 1.7 1.7
應用領域

小型泵浦、鼓風機、輸送設備以及簡易DIY加工設備

技術規格
  • 輸出頻率0.1~600Hz
  • 3點任意 V/F 曲線
  • 內含PID回授控制
  • RFI-switch 應用于非接地電源系統
  • 內含EMI Filter (230V 1 phase and 460V 3 phase機種)
  • 采用RS-485通信接口(RJ-45)，標準MODBUS通信協議。
  • 多樣化通訊模塊，支持多種通訊協議，如PROFIBUS，DeviceNet，LonWorks及CanOpen。
  • 防御功能
