產品規格
電壓 230V 460V
框號 A1 BB A1 A2 B

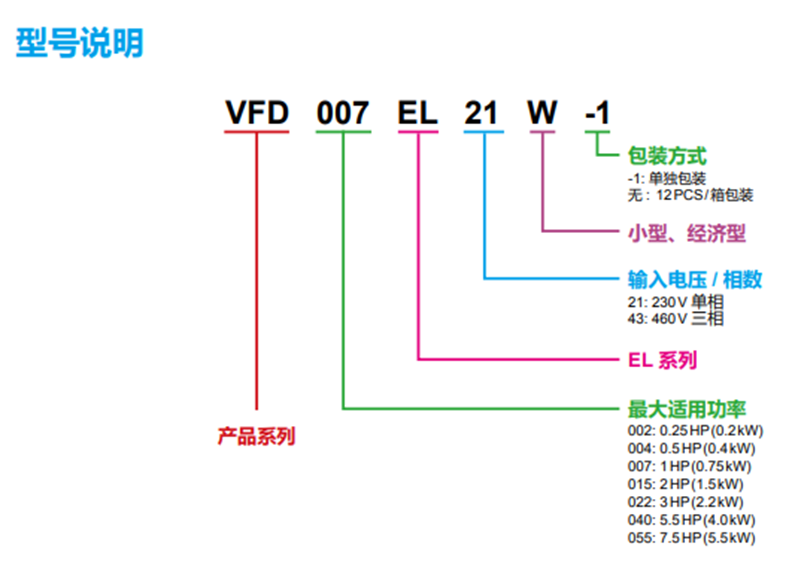

型號 VFD-__EL21W(-1) 002 004 007 015 022 004 007 015 022 040 055
VFD-__EL43W(-1)
適用電機功率 (kW) 0.2 0.4 0.75 1.5 2.2 0.4 0.75 1.5 2.2 4.0 5.5
用電機功率 (HP) 0.25 0.5 1.0 2.0 3.0 0.5 1.0 2.0 3.0 5.5 7.5
輸出 額定輸出容量 (kVA) 0.6 1.0 1.6 2.9 4.2 1.2 2.0 3.3 4.4 7.4 9.9
額定輸出電流 (A 1.6 2.5 4.2 7.5 11.0 1.5 2.5 4.2 5.5 9.0 13.0
輸出電壓 (V 三相對應輸入電壓
輸出頻率范圍 (Hz) 0.1 ~ 400
載波頻率 (kHz) 2 ~ 12 ( 默認 : 8) 2~12
(默認:4)
輸入  額定輸入電流 (A) 4.9 6.5 9.3 15.7 24 1.8 3.2 4.3 7.1 10.0 14.0
額定電壓 / 頻率 單相 AC 200 V ~ 240 V，50 / 60 Hz 三相 AC 380 V ~ 480 V，50 / 60 Hz
容許輸入電壓變動范圍 ±10 % (180 V ~ 264 V) ±10 % (342 V ~ 528 V)
容許輸入電壓變動范圍 ±5 % (47 Hz ~ 63 Hz)
機種凈重 (kg) 1.0 1.4 1.0 1.4 1.5
冷卻方式 自然風冷 強制風冷 自然風冷 強制風冷
制動單元 無內置
DC 電抗器 無內置
EMI 濾波器 無內置
產品信息

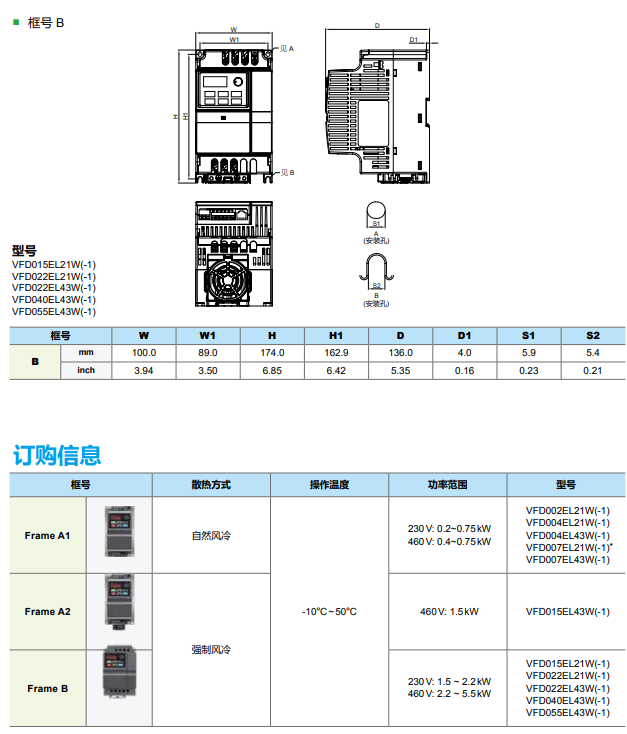

框號 型號 功率范圍 操作溫度 散熱方式
框號 A1: VFD002EL21W(-1) 230 V: 0.2~0.75 kW
460 V: 0.4~0.75 kW		 —10°C ~ 50°C 自然風冷
VFD004EL21W(-1)
VFD004EL43W(-1)
VFD007EL21W(-1)*
VFD007EL43W(-1)
框號 A2: VFD015EL43W(-1) 460 V: 1.5 Kw 強制風冷
框號 B: VFD015EL21W(-1 230 V: 1.5 ~ 2.2 kW
460 V: 2.2 ~ 5.5 kW
VFD022EL21W(-1)
VFD022EL43W(-1)
VFD040EL43W(-1
VFD055EL43W(-1



一般規格
控制特性 控制方式 正弦波 PWM 方式(V/F 控制，矢量控制)
頻率設定分辨率 0.01 Hz
輸出頻率分辨率 0.01Hz
轉矩特性 具自動轉矩補償、自動轉差補償，起動轉矩在 5.0Hz 時可達 150% 的額定轉矩
過負載能力 額定輸出電流的 150% 運行 60 秒
禁止設定頻率 可自0.1~ 400Hz設定3 點
加速、減速時間 0.1~ 600 秒(2 段加/減速時間可分別獨立設定)
失速防止準位 可以電機負載特性以驅動器額定電流的 20-250 % 設定
直流制動 停止時可自 0.1~ 400Hz操作，制動電流0~ 100% 的額定電流起動時間0~ 60 秒，停止時間 0~60秒
VIF 曲線 　
運轉特性 頻率設定信號 面板操作 由上下鍵設定
外部信號 電位器5kQ/0.5W，0~+10VDC，4~20mA多功能輸入選擇 MI2 ~ MI4(8 段速、含主速);點動、上下指令、串行通訊口(RS-485)
運轉設定信號 面板操作 由 RUN，STOP 鍵設定
外部信號 MI1 控制運轉1停止，或二/三線式控制( MI1，MI2，MI3 ); 點動運轉，串行通信口(RS-485)
智能型輸入端子 8 段速(含主速)可默認速度切換、加減速禁止指令、2 段加減速切換、外部計數、點動運轉.外部 B.B.選擇、驅動器重置、遞增/遞減頻率端子設定、AVIJACI 選擇
智能型輸出端子(僅 Relay) 運轉中指示、頻率到達指示、零速指示、計數器到達指示、過轉矩檢出指示、外部中斷B.B 中指示操作模式指示、故障指示、過熱預警、緊急停止
保護功能 過電壓、過電流、低電壓、外部異常中斷、電機過載、驅動器過載、驅動器過熱、電子式熱繼電器電機PTC 過熱保護
內置功能 內置自動穩壓輸出調節、加速/減速 S 曲線設定、過電壓、過電流失速防止、5 組異常記錄禁止反轉、瞬時停電再啟動、直流制動、自動轉矩補償、轉差補償、自動調適電機參數.載波頻率調整、輸出頻率上下限設定、參數重置、PID 控制、外部計數、Modbus 通訊異常重置、異常再啟動、節能運轉、散熱風扇運轉方式選擇(除無風扇的機種之外 )12nd 頻率來源選擇、1/2nd 頻率結合、NPNIPNP 選擇、多電機支持
數字操作器 內置自動穩壓輸出調節、加速/減速 S 曲線設定、過電壓、過電流失速防止、5 組異常記錄禁止反轉、瞬時停電再啟動、直流制動、自動轉矩補償、轉差補償、自動調適電機參數.載波頻率調整、輸出頻率上下限設定、參數重置、PID 控制、外部計數、Modbus 通訊異常重置、異常再啟動、節能運轉、散熱風扇運轉方式選擇(除無風扇的機種之外 )12nd 頻率來源選擇、1/2nd 頻率結合、NPNIPNP 選擇、多電機支持
環境 保護等級 IP20
污染環境程度 0
使用場所 海拔高度 1000m 以下，室內( 無腐蝕性氣體、液體、無塵垢 )
操作溫度 -10°C~50°C (VFD0O7EL21W(-1) 需安裝風扇配件)
存儲溫度 -20°C-60°C
濕度 90%RH 以下(無結露)
振動 1.0mm ,峰-峰值從2~ 13.2Hz ; 0.7G ~ 1.0G,從13.2~ 55H : 1.0G,從55~ 512Hz ，符合IEC 60068-2-6

應用領域
  • 木工封邊機
  • 物料輸送帶
  • 理料機
  • 恒壓水泵應用
技術規格
  1. 小型緊湊設計，極簡耐用
  2. 多樣化的速度調節及控制運行方式：數字操作面版，外部端子，Modbus 通訊
  3. 內置多泵交替運轉、PID恒壓控制功能
  4. 支持一拖二電機并聯應用及輸出斷線檢測功能
  5. 輸出額定電流150% / 60s高過載能力
  6. 符合CE，RoHS, GB12668.3
