標準機種   標準機種

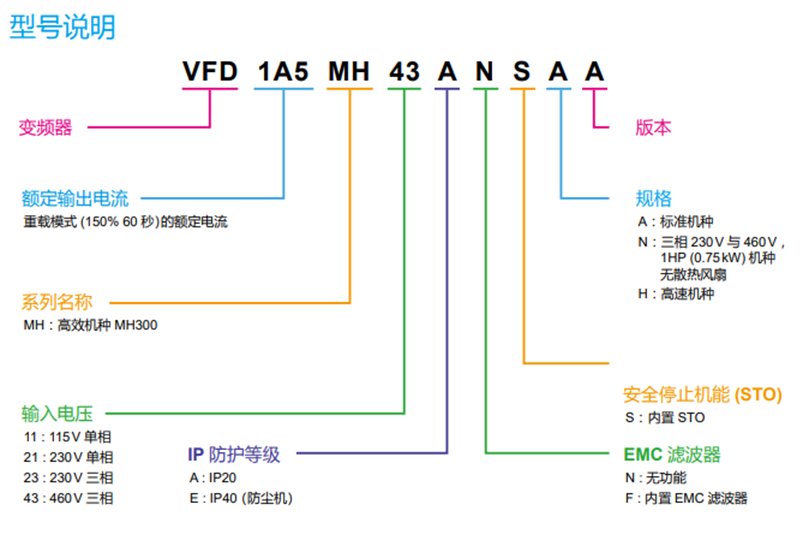

型號 額定 框號 標準機種(0-599H2)   型號 額定 框號 標準機種(0-599H2)
適用電機功率 輸出電流[A] 內置EMC 濾波器 IP40 機種 F: 強制冷卻  N: 自然風冷   適用電機功率 輸出電流[A] 內置EMC 濾波器 IP40 機種 F: 強制冷卻   N: 自然風冷
[HP] [kw]   [HP] [kw]

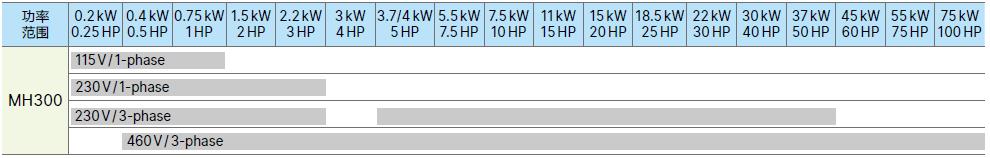

115V單相   460 V 三相
VFD1A6MH11ANSAA 0.25 0.2 1.6 A — 　 N   VFD1A5MH43ANSAA 0.5 0.4 1.5 A 　 　 N
VFD1A6MH11ENSAA √   VFD1A5MH43ENSAA A 　 √
VFD2A5MH11ANSAA 0.5 0.4 2.5 A 　   VFD1A5MH43AFSAA B √ 　 F
VFD2A5MH11ENSAA √   VFD3A0MH43ANSAA 1 0.75 3 A 　 　
VFD5AOMH11ANSAA 1 0.75 5 C 　 F   VFD3A0MH43ENSAA A 　 √
VFD5AOMH11ENSAA √   VFD3AOMH43AFSAA B √ 　
型號 額定 框號 標準機種(0-599H2)   VFD3AOMH43ANSNA A 　 　 N
適用電機功率 輸出電流[A] 內置EMC 濾波器 IP40 機種 F: 強制冷卻  N: 自然風冷   VFD3AOMH43ENSNA A 　 √
[HP] [kw]   WED492MH43ANSAA 2 1.5 4.2 B 　 　 F
230 V 單相   VED4A2MH43ENSAA 　 √
VFD1A6MH21ANSAA 0.25 0.2 1.6 A 　 　 N   VFD4A2MH43AFSAA √ 　
VFD1A6MH21ENSAA A 　 √   VFD5A7MH43ANSAA 3 2.2 5.7 C 　 　
VFD1A6MH21AFSAA B √ 　   VFD5A7MH43ENSAA 　 √
VFD2A8MH21ANSAA 0.5 0.4 2.8 A 　 　   VFD5A7MH43AFSAA √ 　
VFD2A8MH21ENSAA A 　 √   VFD9AOMH43ANSAA 5 3.7/4 9 C 　 　
VFD2A8MH21AFSAA B √ 　 F   VFD9AOMH43ENSAA 　 √
VFD5AOMH21ANSAA 1 0.75 5 B 　 　 N   VFD9AOMH43AFSAA √ 　
VFD5AOMH21AFSAA √ 　 F   WFD13AMH43ANSAA 7.5 5.5 13 D 　 　
VFD5AOMH21ENSAA 　 √ N   VFD13AMH43ENSAA 　 √
VFD7A5MH21ANSAA 2 1.5 7.5 C 　 　 F   VFD13AMH43AFSAA √ 　
VFD7A5MH21AFSAA √ 　   VFD17AMH43ANSAA 10 7.5 17.5 D 　 　
VFD7A5MH21ENSAA 　 √   VFD17AMH43ENSAA 　 √
VFD11AMH21ANSAA 3 2.2 11 　 　   VFD17AMH43AFSAA √ 　
VFD11AMH21AFSAA √ 　   VFD25AMH43ANSAA 15 11 25 E 　 　
VFD11AMH21ENSAA 　 √   VFD25AMH43ENSAA 　 √
型號 額定 框號 標準機種(0-599H2)   VFD25AMH43AFSAA √ 　
適用電機功率 輸出電流[A] 內置EMC 濾波器 IP40 機種 F: 強制冷卻  N: 自然風冷   VFD32AMH43ANSAA 20 15 32 E 　 　
[HP] [kw]   VFD32AMH43ENSAA 　 √
230 V 三相   VFD32AMH43AFSAA √ 　
VFD1A6MH23ANSAA 0.25 0.2 1.6 A — 　 N   VED38AMH43ANSAA 25 18.5 38 F 　 　
VFD1A6MH23ENSAA √   VFD38AMH43ENSAA 　 √
VFD2A8MH23ANSAA 0.5 0.4 2.8 A 　   VFD38AMH43AFSAA √ 　
VFD2A8MH23ENSAA √   VFD45AMH43ANSAA 30 22 45 F 　 　
VFD5AOMH23ANSAA 1 0.75 5 A 　 F   VFD45AMH43ENSAA 　 √
VFD5AOMH23ENSAA √   VFD45AMH43AFSAA √ 　
VFD5AOMH23ANSNA 　 N   VFD60AMH43AFSAA 40 30 60 G √ 　
VFD5AOMH23ENSNA √   VFD60AMH43ANSAA 　 　
VFD7A5MH23ANSAA 2 1.5 7.5 B 　 F   VFD75AMH43AFSAA 50 37 75 H √ 　
VFD7A5MH23ENSAA √   VFD75AMH43ANSAA 　 　
VFD11AMH23ANSAA 3 2.2 11 C 　   VFD91AMH43AFSAA 60 45 91 H √ 　
VFD11AMH23ENSAA √   VFD91AMH43ANSAA 　 　
VFD17AMH23ANSAA 5 3.7/4 17 C 　   VFD112MH43AFSAA 75 55 112 I √ 　
VFD17AMH23ENSAA √   VFD112MH43ANSAA 　 　
VFD25AMH23ANSAA 7.5 5.5 25 D 　   VFD150MH43AFSAA 100 75 150 I √ 　
VFD25AMH23ENSAA √   VFD150MH43AFSAA 　 　
VFD33AMH23ANSAA 10 7.5 33 E 　
VFD33AMH23ENSAA √
VFD49AMH23ANSAA 15 11 49 E 　
VFD49AMH23ENSAA √
VFD65AMH23ANSAA 20 15 65 F 　
VFD65AMH23ENSAA √
VFD75AMH23ANSAA 25 18.5 75 G 　
VED90AMH23ANSAA 30 22 90 　
VFD120MH23ANSAA 40 30 120 I 　
VFD146MH23ANSAA 50 37 143 　
應用領域

機床、紡織機械、木工機械、橡塑機械、收/放卷應用

技術規格

驅動特性

  • 過載能力達 150% / 60 秒、200% / 3 秒，適用于各種定轉矩負載
  • 支持感應電機、永磁同步電機，可選配 PG卡進行高精度速度、定位控制
  • 強大的低頻輸出力矩 ( 0.5 Hz / 200%，無PG向量控制；0 Hz / 200%，PG向量控制)，幫助重負載設備在低速高扭力下維持平穩運轉
  • 內置張力專用功能，恒定張力控制
  • 支持速度、轉矩、位置控制

強大的系統支持

  • 內置 PLC (5k steps)，支持程序編程，節省系統配置成本
  • 內置STO (SIL2 / PL d) 防御停止功能，強化防御性和可靠性
  • 全系列支持共直流母線
  • 標配支持 Modbus 及 CANopen 通訊，另提供多項選配通訊卡，包括：EtherNet/IP、Modbus TCP、EtherCAT、DeviceNet、PROFIBUS DP、PROFINET，支持多元應用與網絡通訊需求
  • 提供內置濾波器機種
  • 可選配 24 V電源卡，縮短非預期停工時間

彈性的多元擴展

  • 內置2組33 kHz脈沖輸入端子 (MI6 & 7) 及1組輸出端子 (DFM)
  • 內置兩組配件卡插槽，可同時安裝PG卡或I/O擴展卡、通訊卡、24 V電源卡
  • 可擴展DI與DO各3組，共6個接點
  • 可擴展2或3組繼電器 (Relay)

優異的張力控制

  • 內置卷徑計算：可透過線速度、材料厚度、測距儀量測卷徑
  • 兼?zhèn)鋬山MPID參數：可線性調整，解決啟動時以及不同卷徑大小與線速度的張力控制問題
  • 張力錐度計算：自動隨收卷時卷徑變大調整張力值，避免材料發生皺折或變型
  • 轉矩控制時的摩擦力、慣量補償：自動補償收 / 放滾動條上的摩擦等機械損失及慣量，以維持張力恒定不變
  • 自動換卷：僅需外部信號即可完成不停機自動換料
