產品規格
標準機種

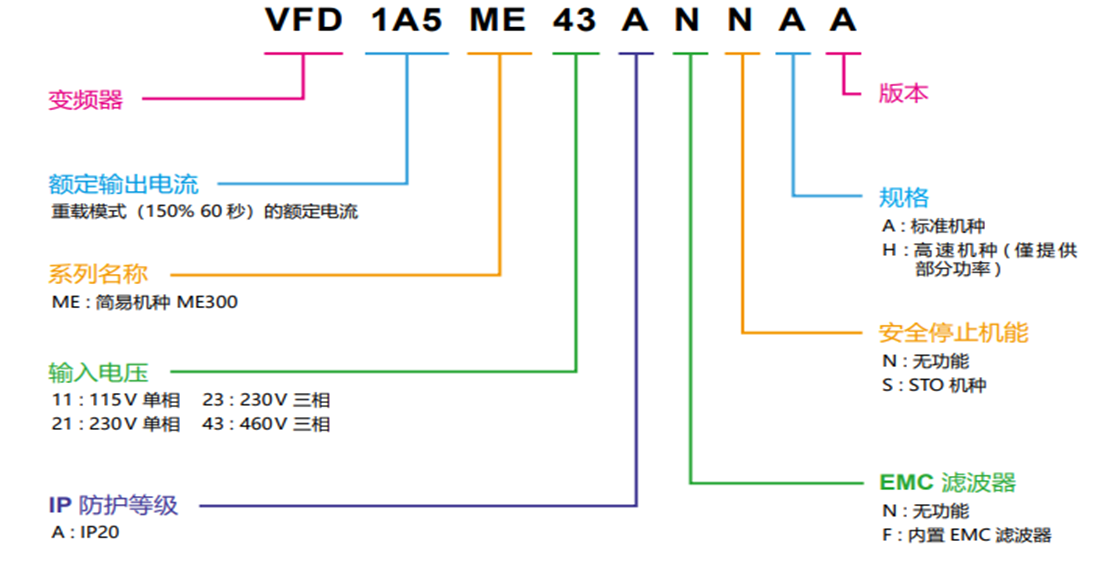

型號 額定 框號 標準機種 (0~599Hz） 機種凈重 (kg）
適用電機功率 內置EMC 濾波器 內置STO
[HP] [kw]
115V 單相
VFD0A8ME11ANNAA 1/8 0.1 A — 　 0.4
VFD0A8ME11ANSAA √ 0.4
VFD1A6ME11ANNAA 1/4 0.2 　 0.4
VFD1A6ME11ANSAA √ 0.4
VFD2A5ME11ANNAA 1/2 0.4 　 0.5
VFD2A5ME11ANSAA √ 0.5
VFD4A8ME11ANNAA 1 0.75 C 　 1
VFD4A8ME11ANSAA √ 1
型號 額定 框號 標準機種 (0~599Hz） 機種凈重 (kg）
適用電機功率 內置EMC 濾波器 內置STO
[HP] [kw]
230V 單相
VFD0A8ME21ANNAA 1/8 0.1 A     0.9
VFD0A8ME21ANSAA √ 0.4
VFDDA8ME21AFNAA B √   0.5
VFD0A8ME21AFSAA √ 0.5
VFD1A6ME21ANNAA 1/4 0.2 A     0.9
VFD1A6ME21ANSAA √ 0.9
VFD1A6ME21AFNAA B √   0.4
VFD1A6ME21AFSAA √ 0.4
VFD2A8ME21ANNAA 1/2 0.4 A     0.9
VFD2A8ME21ANSAA √ 0.9
VFD2A8ME21AFNAA B √   0.5
VFD2A8ME21AFSAA √ 0.5
VFD4A8ME21ANNAA 1 0.75     0.9
VFD4A8ME21ANSAA √ 0.9
VFD4A8ME21AFNAA √   0.8
VFD4A8ME21AFSAA √ 0.8
VFD7A5ME21ANNAA 2 1.5 C     1.5
VFD7A5ME21ANSAA √ 1.5
VFD7A5ME21AFNAA √   1
VFD7A5ME21AFSAA √ 1
VFD11AME21ANNAA 3 2.2     1.5
VFD11AME21ANSAA √ 1.5
VFD11AME21AFNAA √   1
VFD11AME21AFSAA √ 1
型號 額定 框號 標準機種 (0~599Hz） 機種凈重 (kg）
適用電機功率 內置EMC 濾波器 內置STO
[HP] [kw]
230V 三相
VFD0A8ME23ANNAA 1/8 0.1 A — 　 0.4
VFD0A8ME23ANSAA √ 0.4
VFD1A6ME23ANNAA 1/4 0.2 　 0.4
VFD1A6ME23ANSAA √ 0.4
VFD2A8ME23ANNAA 1/2 0.4 　 0.5
VFD2A8ME23ANSAA √ 0.5
VFD4A8ME23ANNAA 1 0.75 　 0.6
標準機種 　
型號 額定 框號 標準機種 (0~599Hz） 機種凈重 (kg）
適用電機功率 輸出電流 內置EMC 濾波器 內置STO
[HP] [kw] [A]
VFD4A8ME23ANSAA 1 0.75 4.8 A — √ 0.6
VFD7A5ME23ANNAA 2 1.5 7.5 B 　 0.8
VFD7A5ME23ANSAA √ 0.8
VFD11AME23ANNAA 3 2.2 11 C 　 1
VFD11AME23ANSAA √ 1
VFD17AME23ANNAA 5 3.7 17 　 1
VFD17AME23ANSAA √ 1
VFD25 AME23ANNAA 7.5 5.5 25 D 　 2
VFD25 AME23ANSAA √ 2
型號 額定 框號 標準機種 (0~599Hz） 機種凈重 (kg）
適用電機功率 輸出電流 內置EMC 濾波器 內置STO
[HP] [kw] [A]
230V 三相
WFD1A5ME43ANNAA 1/2 0.4 1.5 A 　 　 0.9
VFD1A5ME43ANSAA √ 0.9
VFD1A5ME43AFNAA B √ 　 0.6
VFD1A5ME43AFSAA √ 0.6
VFD2A7ME43ANNAA 1 0.75 2.7 A 　 　 0.9
VFD247ME43ANSAA √ 0.9
VFD2A7ME43AFNAA B √ 　 0.7
VFD2A7ME43AFSAA √ 0.7
VFD4A2ME43ANNAA 2 1.5 4.2 　 　 0.9
VFD4A2ME43ANSAA √ 0.9
VFD4A2ME43AFNAA √ 　 0.8
VFD4A2ME43AFSAA √ 0.8
VFD5 A5ME43ANNAA 3 2.2 5.5 C 　 　 1.5
VFD5 A5ME43ANSAA √ 1.5
VFD5 A5ME43AFNAA √ 　 1
VF0595M5434FSAA √ 1
VFD7A3ME43ANNAA 4 3 7.3 　 　 1.5
VFD7A3ME43ANSAA √ 1.5
VFD7A3ME43AFNAA √ 　 1
VFD7A3ME43AFSAA √ 1
VFD9AOME43ANNAP 5 3.7 9 　 　 1.5
VFD3AOME43ANSAA √ 1.5
VFD9AOME43AFNAA √ 　 1
VFD9A0ME43AFSAA √ 1
VFD13AME43ANNAA 7.5 5.5 13 D 　 　 2.7
VFD13AME43ANSAA √ 2.7
VFD13AME43AFNAA √ 　 2
VFD13AME43AFSAA √ 2
VFD17AME43ANNAA 10 7.5 17 　 　 2.7
WFD17AME43ANSAA √ 2.7
VFD17AME43AFNAA √ 　 2
VFD17AME43AFSAA √ 2



標準機種
型號 額定 框號 標準機種 (0~599Hz） 機種凈重 (kg）
適用電機功率 輸出電流 內置EMC 濾波器 內置STO
[HP] [kw] [A]
230V 單相
VFD7A5ME21ANNHA 2 1.5 7.5 B — — 0.8
VFD11AME21ANNHA 3 2.2 11 C 1
460V 三相
VFD11AME21ANNHA 2 1.5 4.2 B — — 1
VFD5 A5ME43ANNHA 3 2.2 5.5 C 1.5
VFD9A0ME43ANNHA 5 3.7 9 C 1.5
VFD13AME43ANNHA 7.5 5.5 13 D 2.7
VFD17AME43ANNHA 10 7.5 17 D 2.7

臺達新一代的精巧簡易型向量控制變頻ME300 系列，在體積縮小60百分號條件下，但仍延續了臺達變頻器的良好性能。內置多種關鍵功能，包括：200百分號過載能力，內置IPM、SPM兩種永磁馬達控制模式，STO 防御轉矩關斷機能提升設備整體防御性，支持脈沖輸入做為速度、多臺水泵并聯控制、EMC 濾波器機種（C2 /C3級），低漏電流設計，可滿足各式應用場合。此外，使用者自定義參數群組與免螺絲配線控制端子，讓ME300可兼具性能與友善操作。

動力、操作友善、尺寸精巧、設計堅固，正是ME300 系列寫照。透過ME300，臺達工業自動化將持續以技術、質量要求及品保服務，積極與客戶“創變新未來”。

應用領域

食品飲料、包裝設備、輸送帶、電子組裝、木工機械、風機及水泵等

技術規格
  • V/F、SVC 控制模式
  • 支持感應 (IM)、永磁 (IPM / SPM) 電機
  • 小體積設計
  • 雙額定模式:

    - 一般負載 120%，60 秒或 150%，3 秒 (ND)
    - 重載 150% 60 秒或 200%，3 秒 (HD)

  • 于 3 Hz 時提供 200% 啟動轉矩
  • 全系列內置剎車晶體
  • 支持脈沖及 PWM 信號輸入
  • 內置 Modbus 通訊接口
  • 提供 EMC 濾波器及轉矩關斷 STO (SIL2) 機種
  • 內置 PID、單/多臺水泵并聯功能

    - 水泵: 休眠、漏水檢測等
    - 多泵: 交替運轉、多臺并聯恒壓，可并聯4臺

  • 100% 電路板涂層并符合 IEC 60721-3-3 class 3C3，環境耐受性


功率范圍：

產品規格功能及周邊配件
控制特性 控制方式 WIF, SVC
應用電機 IM( 感應電機、PM 電機控制(IPM/SPM)
ZUI高輸出頻率 標準機種: 599 Hz;高速機種: 1500 Hz (設載波為 6kHz，需降載使用，僅支持 VIF 控制感應馬達)
啟動轉矩[注1] 200% 3 Hz(在 V,SVC 控制IM，重載額定下100% /( 電機額定頻率20) (在 SVC 控制 PM，重載額定下)
速度控制范圍[注們 1 :50(在 WI.SVC 控制IM，重載額定下)1: 20(在 SVC 控制 PM，重載額定下)
過負載耐量 一般負載: 額定輸出電流 120% 60 秒;150% 3 秒重載: 額定輸出電流 150% 60 秒;200% 3秒
頻率設定信號 0- 10V14(0) 20mA，1通道脈沖輸入(10kHz)
主要功能 多電機切換(2 組獨 立電機參數 、快速啟動(Fast Run)、DEB 功能、急減速功能、主輔頻功能、瞬間停電再啟動、追速功能、轉短過載偵測、 16 段速度(含主速) 、加速/減速時間切換、S 曲線/減速、3 線控制JOG頻率、頻率上下限設定、啟動/停止時的直流剎車、PID 控制、簡易定位功能、內置 Modbus 通訊
防御特性 防御 過電流、過電壓、過載、過溫、欠相
失速防止 S加速中了減速中/運轉中失速防止
