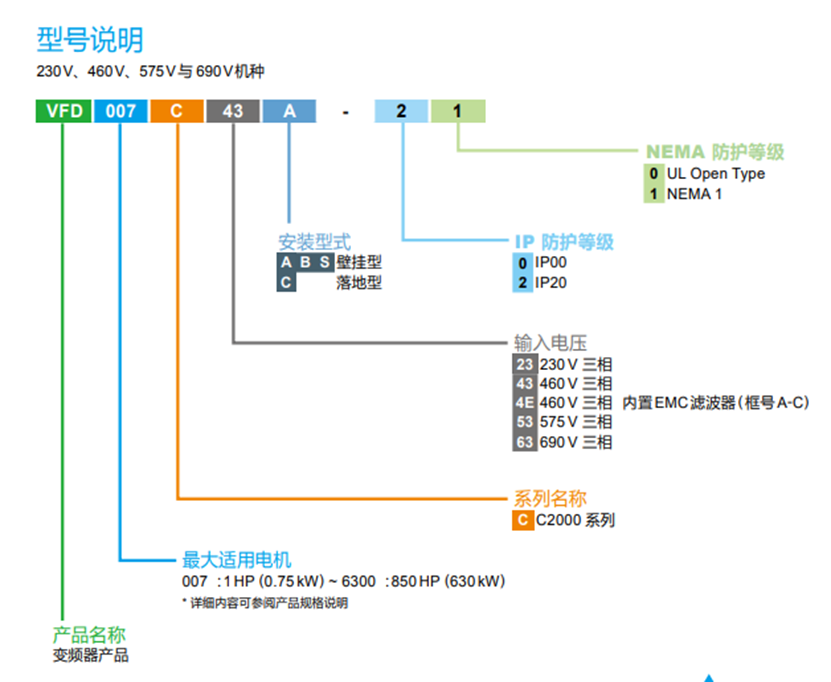

產品規格

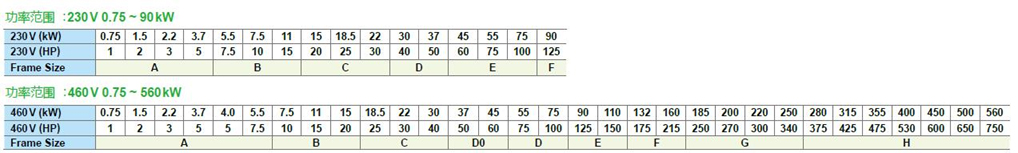

230VAC，3 相，重載條件下，適用電機功率 0.75 ~ 90 kw
框號 型號 輸出 輸入 電源
vFD_ _ _C23A-00/-21 重載(HD）*注1 超重載(SHD) 重載(HD 超重載(SHD) 重載(HD 超重載(SHD)
適用電機功
(kw)		 適用電機功
(HP)		 額定輸出電流
(A)		 適用電機功
(kw)		 適用電機功
(HP)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)		 電源設備容量
(kVA)		 電源設備容量
(kVA)
A 007 0.75 1 5 0.4 0.5 3 6.4 3.9 2.7 1.6
015 1.5 2 8 0.75 1 5 12 6.4 5.0 2.7
022 2.2 3 11 1.5 2 8 16 12 6.7 5.0
037 3.7 5 17 2.2 3 11 20 16 8.3 6.7
B 055 5.5 7.5 25 3.7 5 17 28 20 11.3 8.3
075 7.5 10 33 5.5 7.5 25 36 28 15.0 11.6
110 11 15 49 7.5 10 33 52 36 21.6 15.0
C 150 15 20 65 11 15 49 72 52 29.9 21.6
185 18.5 25 75 15 20 65 83 72 34.5 29.9
220 22 30 90 18.5 25 75 99 83 41.2 34.5
D 300 30 40 120 22 30 90 124 99 51.5 41.2
370 37 50 146 30 40 120 143 124 59.4 51.5
E 450 45 60 180 37 50 146 171 143 71.1 59.4
550 55 75 215 45 60 180 206 171 85.6 71.1
750 75 100 255 55 75 215 245 206 101.5 85.6
F 900 90 125 346 75 100 255 331 245 137.6 101.8
重載(HD) 在額定輸出電流的 150% 時，每 5分鐘可承受 1 分鐘
在額定輸出電流的 180% 時，每 30 秒鐘可承受3 秒鐘
超重載 (SHD) 在額定輸出電流的 150% 時，每 5 分鐘可承受 1 分鐘
在額定輸出電流的 200% 時，每 30 秒鐘可承受3 秒鐘
額定輸入電壓 3 相,200~ 240 Vac (-15%~+10%)
額定輸入頻率 50160 H2
允許電源頻率變動 土5% (47~63H2)
位移功率因數(cosp) ＞0.98
效率 97.8%(框號A、B、C、D)98.2%(框號E、F)
冷卻方式 強制風冷(型號 :007 為自然風冷)
剎車晶體 內置(框號A、B、C)外置選購品(框號 D、E、F)
直流電抗器 外置選購品(框號A、B、C) ;內置(框號 D、E、F)
EMC 濾波器 外置選購品(全框號)
EMC-COP01 外置選購品(全框號)



產品規格
460VAC，3 相，重載條件下，適用電機功率 0.75 ~ 560 kW
框號 型號 輸出 輸入 電源
vFD_ _ _C4-00/-21 重載(HD）*注1 超重載(SHD) 重載(HD 超重載(SHD) 重載(HD 超重載(SHD)
適用電機功
(kw)		 適用電機功
(HP)		 額定輸出電流
(A)		 適用電機功率
(kw)		 適用電機功率
(HP)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)		 電源設備容量(kVA) 電源設備容量
(kVA)
A 007 0.75 1 3 0.4 0.5 1.7 4.3 3.5 3.6 2.9
015 1.5 2 4 0.75 1 3 5.9 4.3 4.9 3.6
022 2.2 3 6 1.5 2 4 8.7 5.9 7.2 4.9
037 3.7 5 9 2.2 3 6 14 8.7 11.6 7.2
040 4.0 5 10.5 3.7 5 9 15.5 14 12.9 11.6
055 5.5 7.5 12 4.0 5 10.5 17 15.5 14.1 12.9
B 075 7.5 10 18 5.5 7.5 12 20 17 16.6 14.1
110 11 15 24 7.5 10 18 26 20 21.6 16.6
150 15 20 32 11 15 24 35 26 29.1 21.6
C 185 18.5 25 90 15 20 32 40 35 33.3 29.1
220 22 30 120 18.5 25 38 47 40 39.1 33.3
300 30 40 146 22 30 45 63 47 52.4 39.1
D0 370 37 50 180 30 40 60 74 63 61.5 52.4
450 45 60 215 37 50 73 101 74 84.0 61.5
D 550 55 75 255 45 60 91 114 101 94.8 84.0
750 75 100 346 55 75 110 157 114 130.5 94.8
E 900 90 125 180 75 100 150 167 157 138.3 130.5
1100 110 150 220 90 125 180 207 167 172.1 138.3
F 1320 132 175 260 110 150 220 240 207 199.5 172.1
1600 160 215 310 132 175 260 300 240 249.4 199.5
G 1850 185 250 370 160 3215 310 380 300 315.9 249.4
2000 200 270 395 160 215 310 395 380 328.4 315.9
2200 220 300 460 185 250 370 400 395 332.5 328.4
2500 250 340 481 200 270 395 447 400 371.6 332.5
H 2800 280 375 550 220 300 460 494 447 410.7 371.6
2150 315 420 646 280 375 550 555 494 461.4 410.7
3550 355 475 683 315 425 616 625 555 519.6 461.4
4000 400 530 770 355 475 683 770 625 640.1 519.6
4500 450 600 866 355 475 683 866 770 750.0 640.1
5000 500 675 930 450 600 866 930 866 773.2 750.0
5600 560 750 1094 500 675 930 1094 930 909.5 773.2
重載(HD) 在額定輸出電流的 150% 時，每 5分鐘可承受 1 分鐘
在額定輸出電流的 180% 時，每 30 秒鐘可承受3 秒鐘
超重載 (SHD) 在額定輸出電流的 150% 時，每 5 分鐘可承受 1 分鐘
在額定輸出電流的 200% 時，每 30 秒鐘可承受3 秒鐘
額定輸入電壓 3 相,200~ 240 Vac (-15%~+10%)
額定輸入頻率 50/60 H2
允許電源頻率變動 土5% (47~63H2)
位移功率因數(cosp) ＞0.98
效率 97.8%(框號A、B、C、D)98.2%(框號E、F)
冷卻方式 強制風冷(型號 :007 為自然風冷)
剎車晶體 內置(框號A、B、C)外置選購品(框號 D、E、F)
直流電抗器 外置選購品(框號A、B、C) ;內置(框號 D、E、F)
EMC 濾波器 外置選購品(全框號)
EMC-COP01 外置選購品(全框號)





產品規格
575Vac,3 相，輕載條件下,適用電機功率 1.5~15kw (2~20 HP)
框號 型號 輸出 輸入 電源
VFD___C53A-21 輕載(LD）*注1 一般負載(ND) 重載(HD) 輕載
(LD）		 一般負載
(ND)		 重載
(HD))		 輕載
(LD）		 一般負載
(ND)		 重載
(HD))
適用電機功率
(kw)		 適用電機功率
(HP)		 額定輸出電流
(A)		 適用電機功率
(kw)		 適用電機功率
(HP)		 額定輸出電流
(A)		 適用電機功率
(kw)		 適用電機功率
(HP)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)
A VFD015C53A-21 1.5 2 3 0.75 1 2.5 0.75 1 2.1 3.8 3.1 2.6 3.9 3.2 2.7
VFD022C53A-21 2.2 3 4.3 1.5 2 3.6 1.5 2 3 5.4 4.5 3.8 5.6 4.7 3.9
VFD037C53A-21 3.7 5 6.7 2.2 3 5.5 2.2 3 4.6 10.4 7.2 5.8 10.8 7.5 6.0
B VFD055C53A-21 5.5 7.5 9.9 3.7 5 8.2 3.7 5 6.9 14.9 12.3 10.7 15.5 12.8 11.1
VFD075C53A-21 7.5 10 12.1 5.5 7.5 10 3.7 5 8.3 16.9 15 12.5 17.6 15.6 13.0
VFD110C53A-21 11 15 18.7 7.5 10 15.5 7.5 10 13 21.3 18 16.9 22.1 18.7 17.6
VFD150C53A-21 15 20 24.2 11 15 20 7.5 10 16.8 26.3 22.8 19.7 27.3 23.7 20.5
輕載(LD) 在額定輸出電流的 120% 時，每 5 分鐘可承受1 分鐘
一般負載(ND) 在額定輸出電流的 120% 時，每 5 分鐘承受 1 分鐘，在額定輸出電流的 120% 時，每 5 分鐘可承受1 分鐘
在額定輸出電流的 120% 時，每 5 分鐘承受 1 分鐘
重載(HD) 在額定輸出電流的 150% 時，每 5 分鐘可承受 1 分鐘在額定輸出電流的 180% 時，每 30 秒鐘可承受 3 秒鐘
額定輸入電壓 3相,525-600Vac (-15%~+10%)
額定輸入頻率 50/60H2
允許電源頻率變動 ±5%(47~63H2)
位移功率因數(cosd) ＞0.98
載波頻率 請參見注 5”注5
效率 97%(框號 A) ;98%(框號 B)
冷卻方式 強制風冷(型號 :015、022 為自然風冷)
剎車晶體 內置
直流電抗器 外置選購品



產品規格
575Vac，3 相，輕載條件下，適用電機功率 1.5~15kw(2~20 HP)
框號 型號 輸出 輸入 電源
VFD___C63B-00/-21 輕載(LD）*注1 一般負載(ND) 重載(HD) 輕載
(LD）		 一般負載
(ND)		 重載
(HD))		 輕載
(LD）		 一般負載
(ND)		 重載
(HD))
適用電機功率
(kw)		 適用電機功率
(HP)		 額定輸出電流
(A)		 適用電機功率
(kw)		 適用電機功率
(HP)		 額定輸出電流
(A)		 適用電機功率
(kw)		 適用電機功率
(HP)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)		 額定輸出電流
(A)
C 185 18.5 25(20) 24 15 20 (15) 20 11 15(10) 14 29 24 20 34.7 28.7 23.9
220 22 30(25) 30 18.5 25 (20) 24 15 20 (15) 20 36 29 24 430 34.7 28.7
300 30 40(30) 36 22 30(25) 30 18.5 25(20) 24 43 36 29 51.4 43.0 34.7
370 37 50(40) 45 30 40(30) 36 22 30(25) 30 54 43 36 645 51.4 43.0
D 450 45 60(50) 54 37 50(40) 45 30 40(30) 36 65 54 43 777 64.5 51.4
550 55 75(60) 67 45 60(50) 54 37 50(40) 45 81 65 54 96.8 77.7 64.5
E 750 75 100(75) 86 55 75(60) 67 45 60(50) 54 84 66 53 100.4 78.9 63.3
900 90 125(100) 104 26 100(75) 86 55 75(60) 67 102 84 66 121.9 100.4 78.9
1100 110 150(125) 125 90 125(100) 104 75 100(75) 86 122 102 84 145.8 121.9 100.4
1320 132 175(150) 150 110 150(125) 125 90 125(100) 104 147 122 102 175.7 145.8 121.9
F 1600 160 215(175) 180 132 175(150) 150 110 150(125) 125 178 148 123 212.7 176.9 147.0
2000 200 270(200) 220 160 215(175) 180 132 175(150) 150 217 178 148 259.3 212.7 176.9
G 2500 250 335(250) 290 200 270(200) 220 160 215(175) 180 292 222 181 349.0 265.3 216.3
3150 315 425(350) 350 250 335(250) 290 200 270(200) 220 353 292 222 421.9 349.0 265.3
H 4000 400 530(400) 430 315 425(350) 350 250 335(250) 290 454 353 292 542.6 421.9 349.0
4500 450 600(450) 465 355 475(400) 385 280 375(335) 310 649 388 313 5605 463.7 374.1
5600 560 750(500) 590 450 600(450) 465 400 530(450) 420 595 504 423 711.1 602.3 505.5
6300 630 850(750) 675 630 850(750) 675 630 850(750) 675 681 681 681 813.8 813.8 813.8
輕載(LD) 在額定輸出電流的 120% 時，每 5 分鐘可承受1 分鐘
一般負載(ND) 在額定輸出電流的 120% 時，每 5 分鐘承受 1 分鐘，在額定輸出電流的 120% 時，每 5 分鐘可承受1 分鐘
在額定輸出電流的 120% 時，每 5 分鐘承受 1 分鐘
重載(HD) 在額定輸出電流的 150% 時，每 5 分鐘可承受 1 分鐘在額定輸出電流的 180% 時，每 30 秒鐘可承受 3 秒鐘
額定輸入電壓 3相,525-600Vac (-15%~+10%)
額定輸入頻率 50/60H2
允許電源頻率變動 ±5%(47~63H2)
位移功率因數(cosd) ＞0.98

產品特色



  • 不易過流呵護，出力充足 ─ 額定電流即支持重載 (150百分之 / 60 秒, 180百分之 / 3 秒) 過載能力
  • 高環境耐受性，可靠穩定 ─ IP55 長效風扇、散熱片優化、強化板階涂層 (3C3 等級)
  • 電機精準控制，搭配性高 ─ 支持感應 / 永磁 / 同步磁阻電機的無感測矢量控制

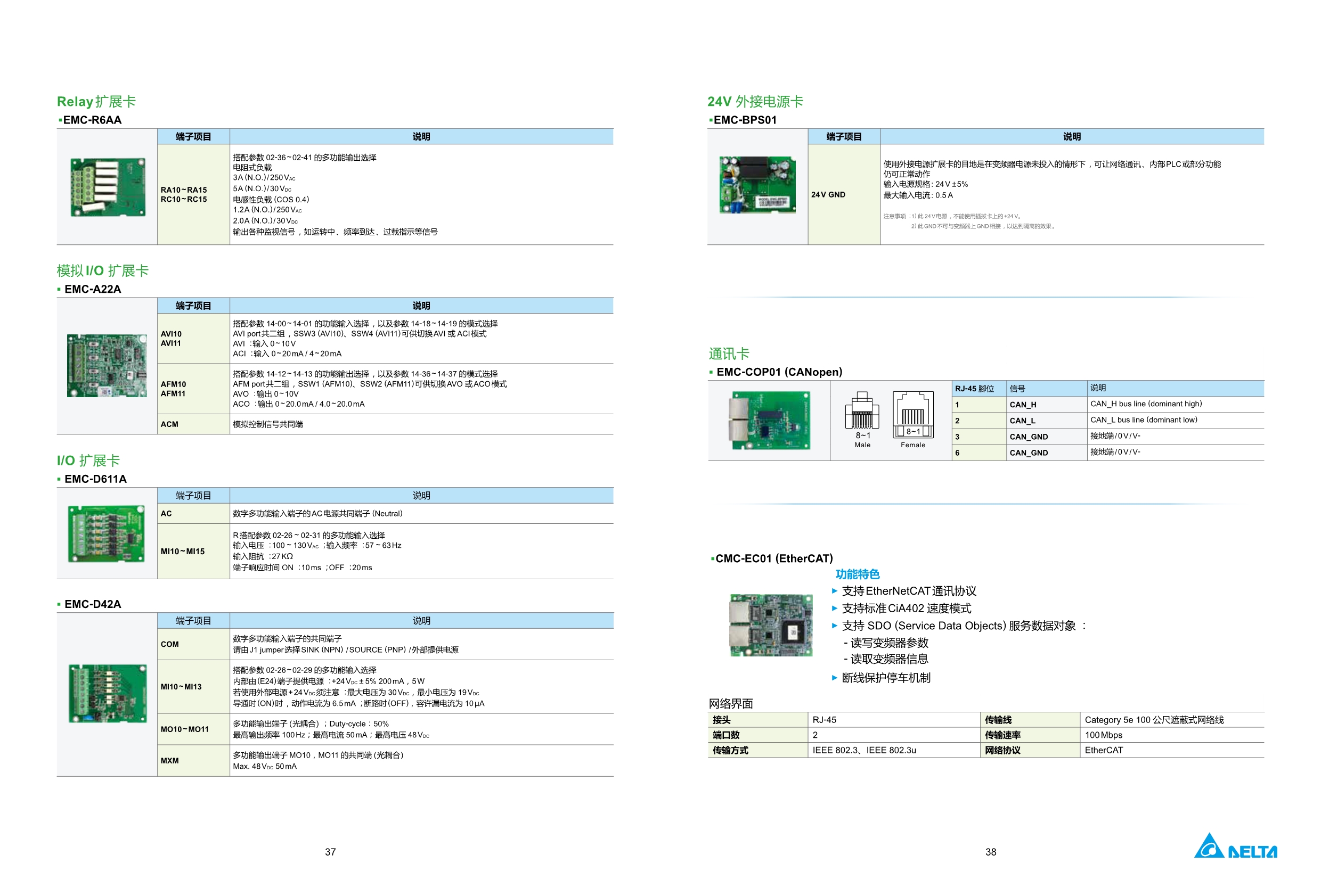

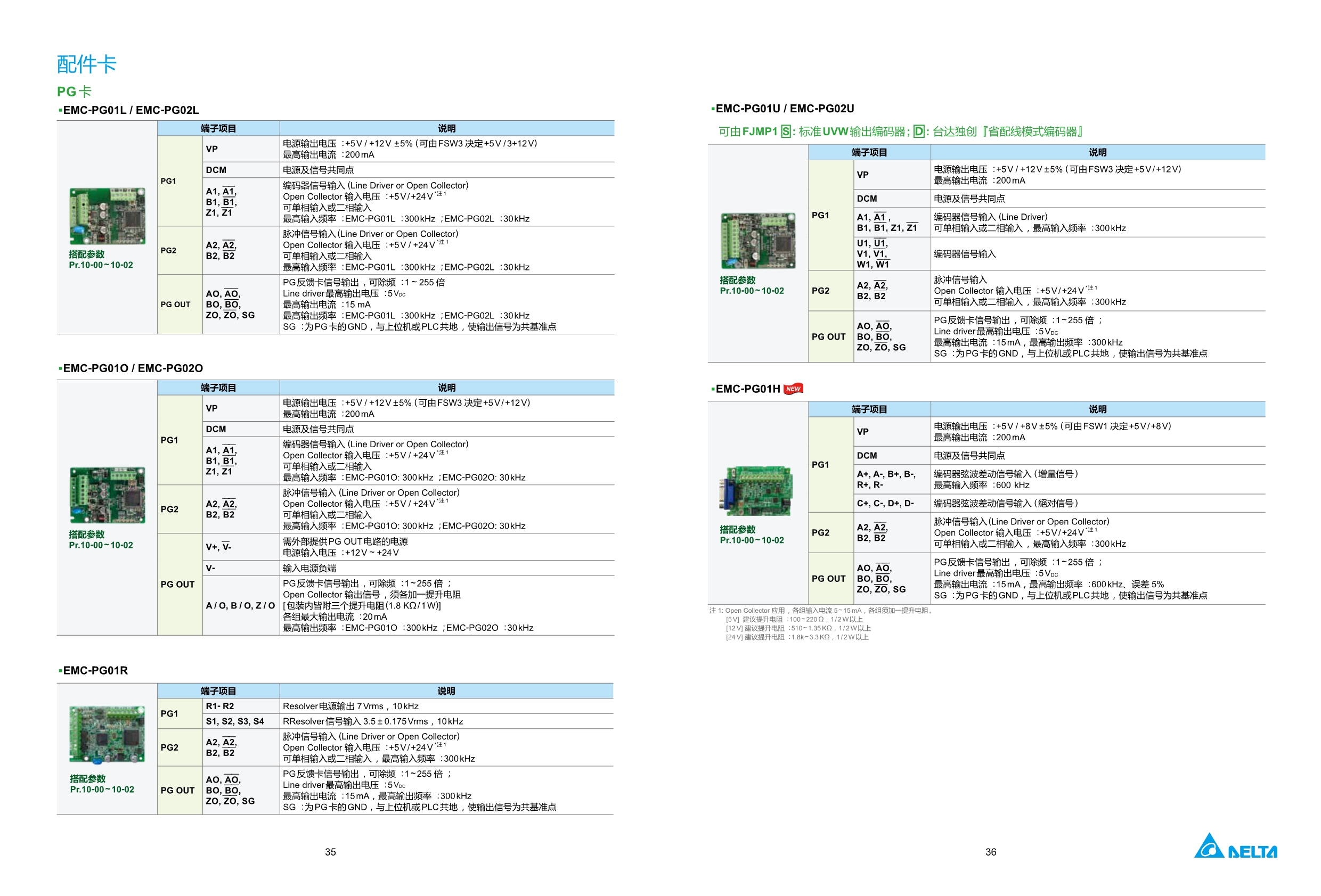

  • 輕松集成方案，控制彈性 ─ 內置 PLC (10k steps)，整合遠程 I/O 支持 CANopen / Modbus 通訊主站設定

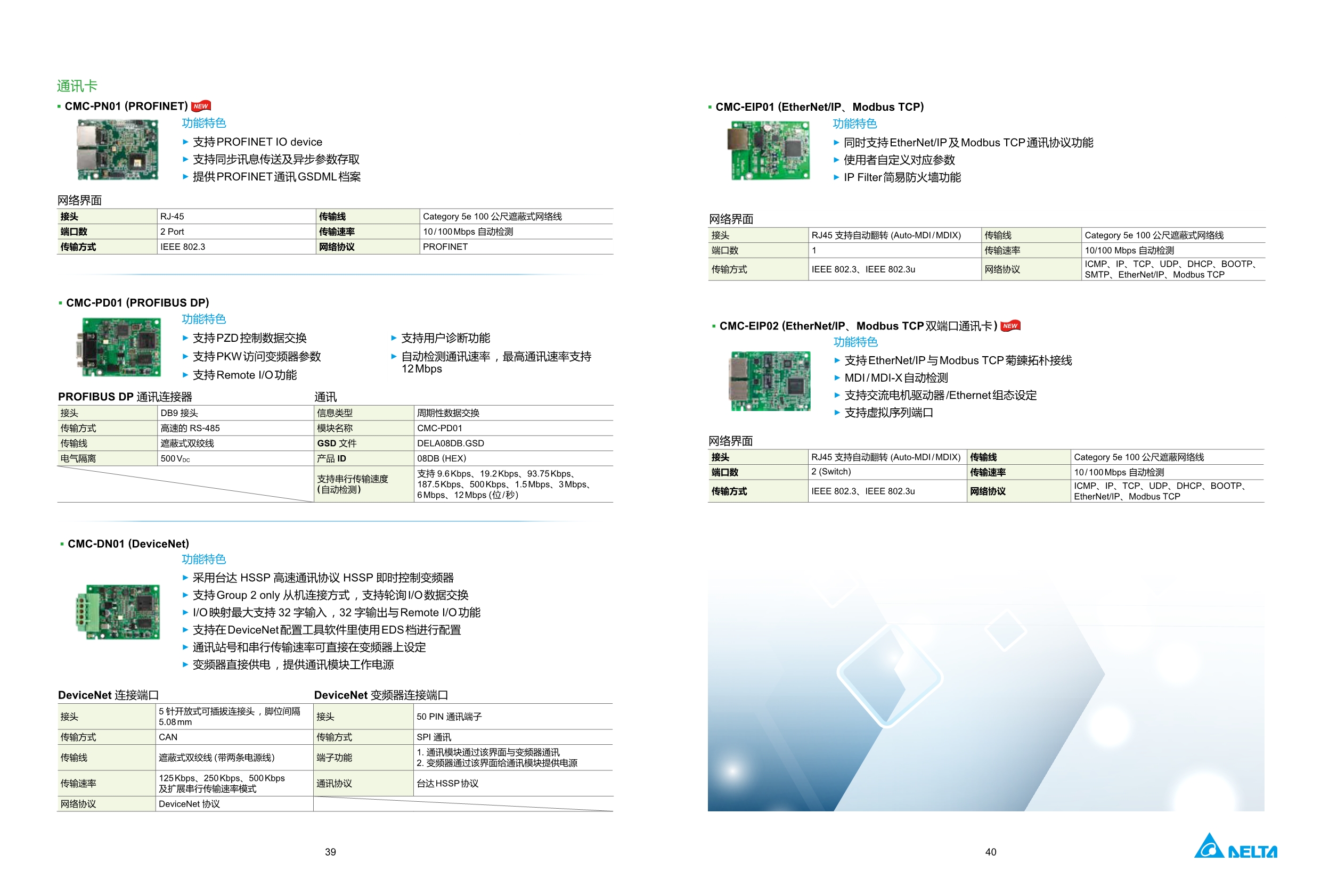

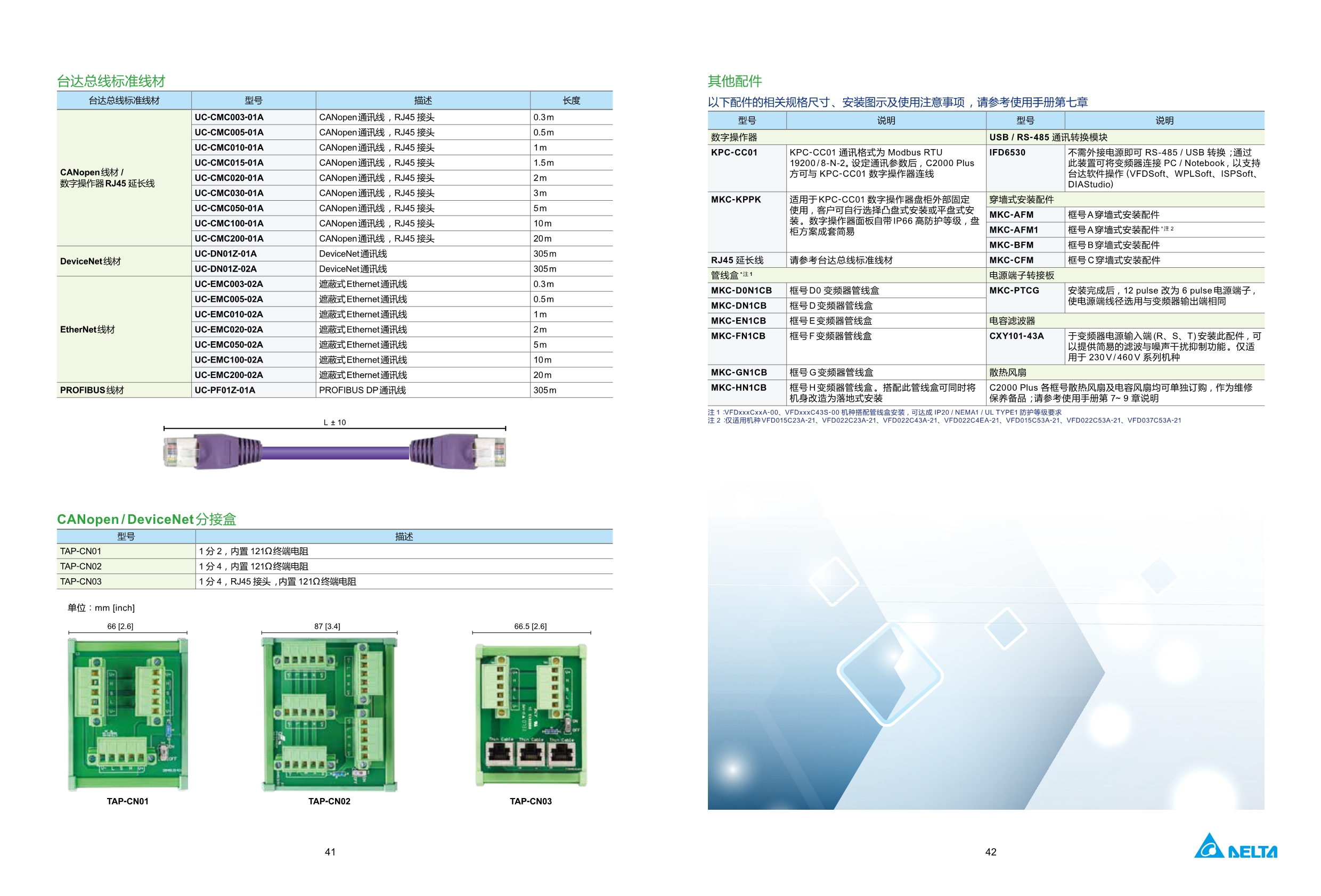

  • 多種通訊支持，無縫整合 ─ EtherCAT、EtherNet/IP、Modbus TCP、PROFINET、PROFIBUS DP、DeviceNet、CANopen
  • 行業功能完備，性能出色 ─ 點對點位置控制、主從轉矩分配、過勵磁能量牽引等
應用領域

擠出機、橡膠開煉機、射出成型機、彎管機、輸送帶、收卷機、懸梁式天車、施工升降梯、鋼化爐、 電磁攪拌機等

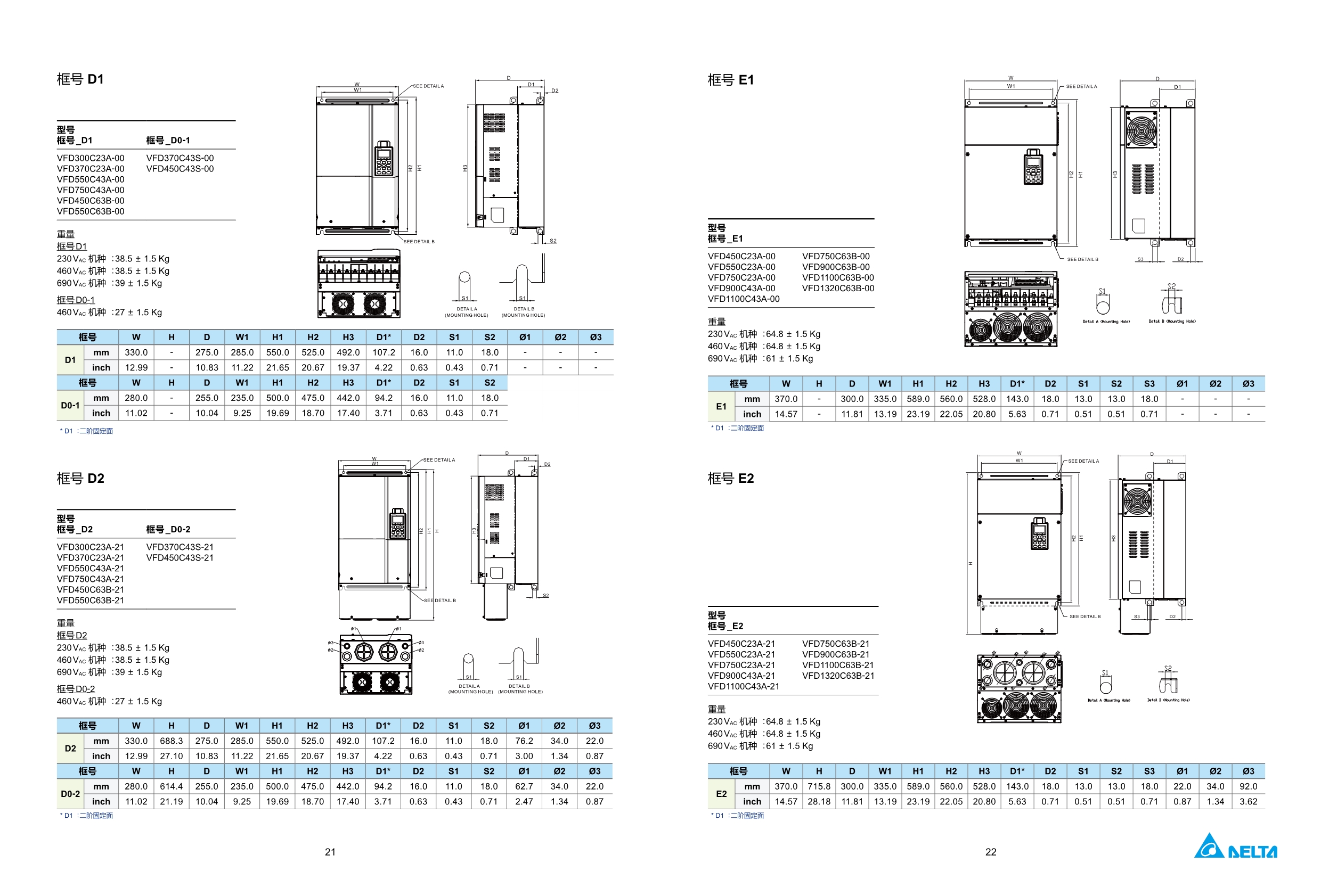

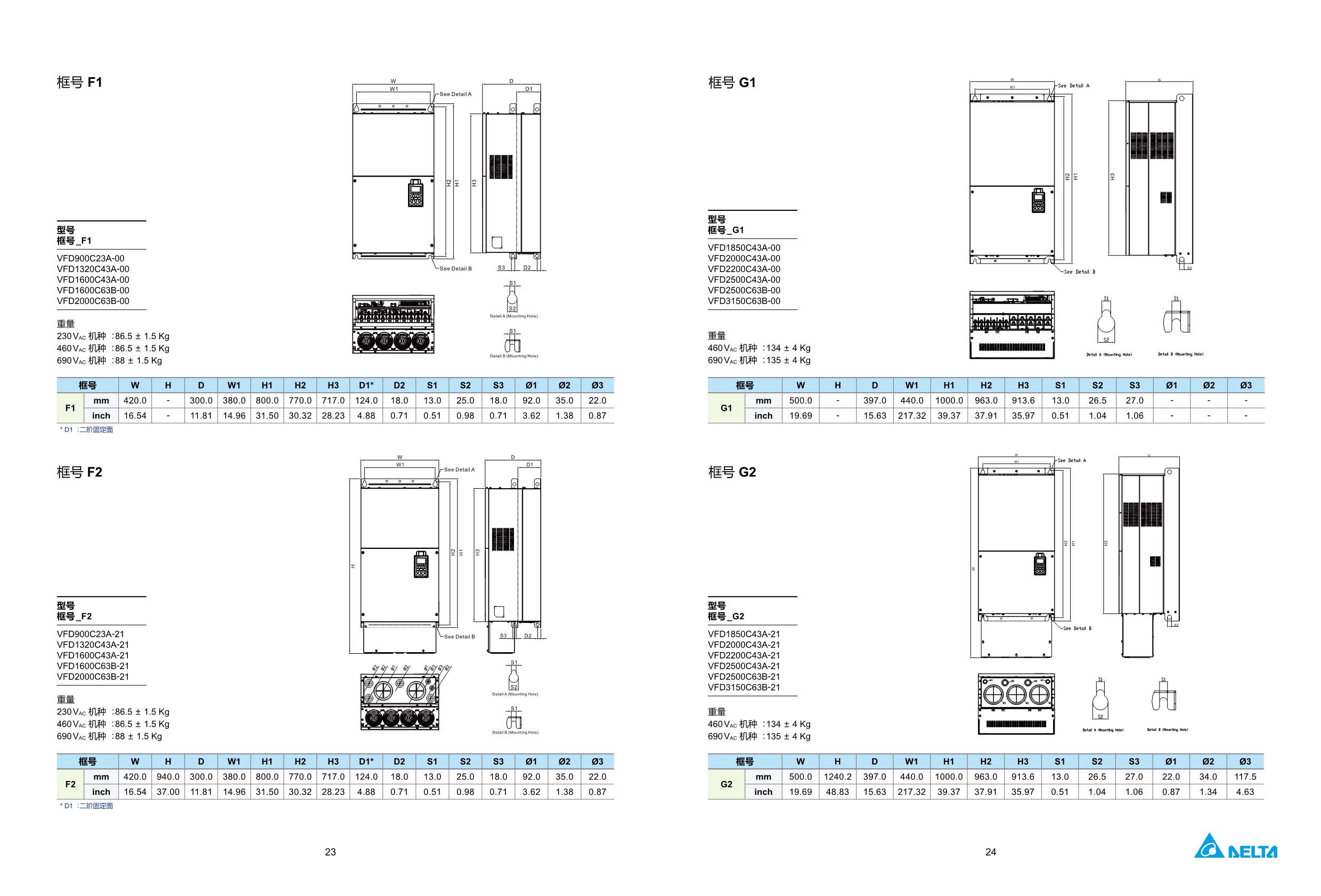

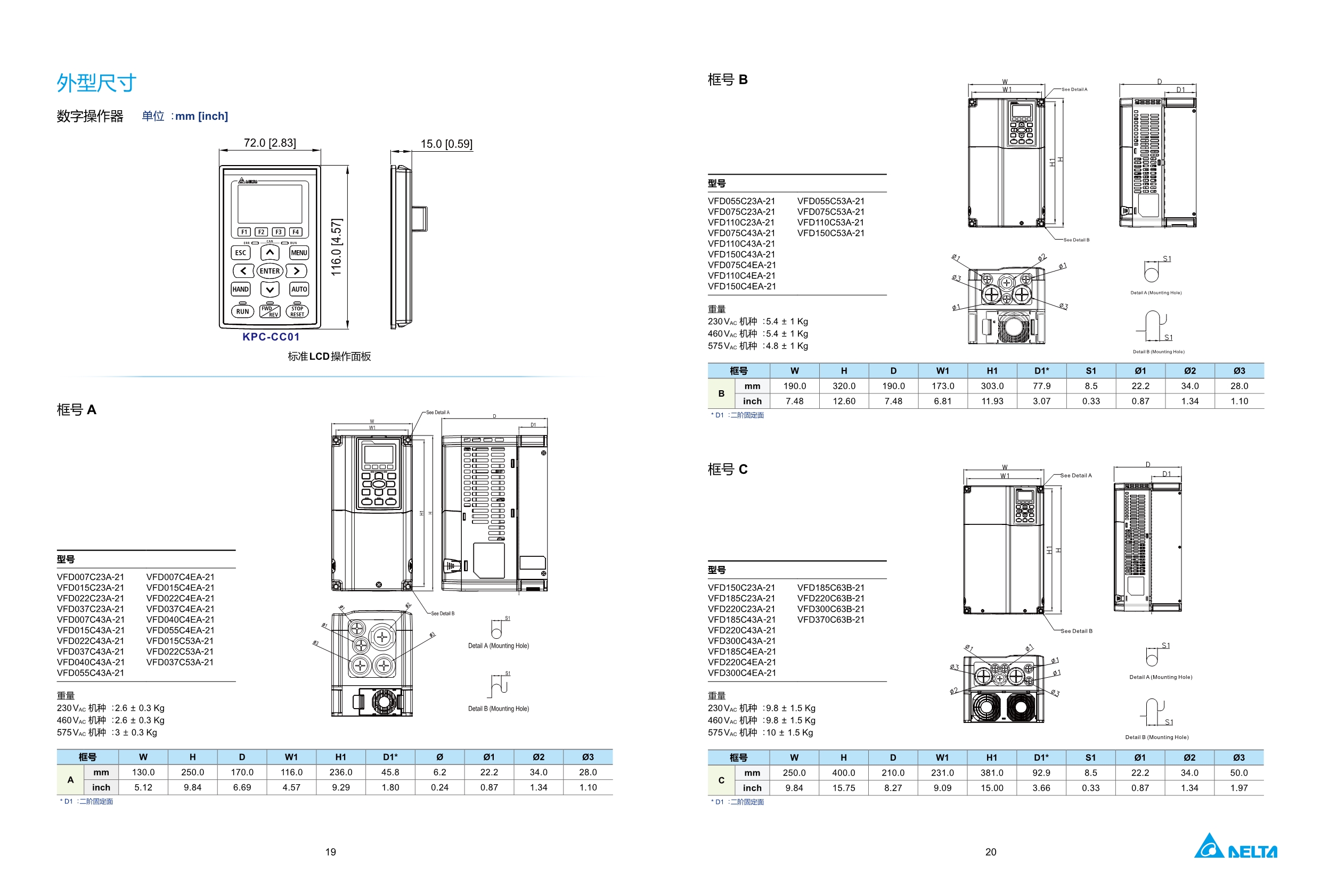

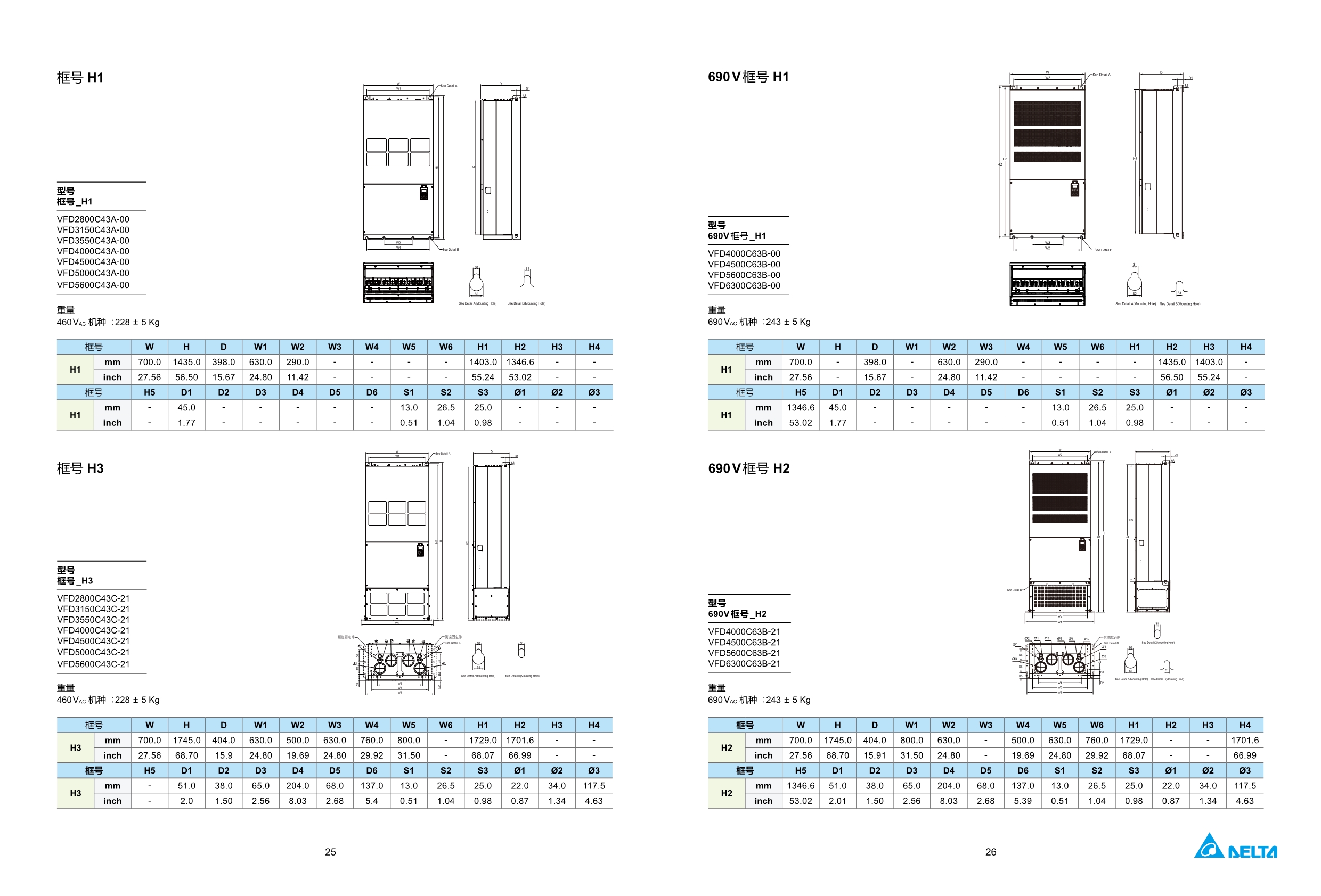

技術規格

標準機種 C2000 Plus

標準機種 C2000
