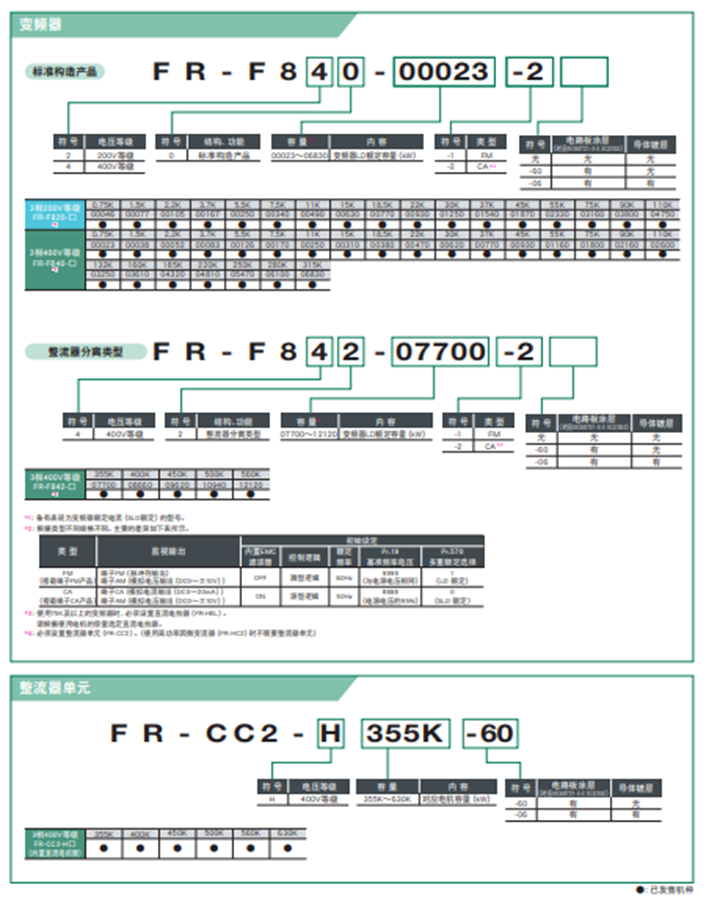

FR-F820-   FR-F840-
型號 SLD(超輕負載) LD (輕負載) 大約重量KG   型號 SLD(超輕負載) LD (輕負載) 大約重量KG
電機容量 額定電流A 電機容量 額定電流A   電機容量 額定電流A 電機容量 額定電流A
FR-F820-00046-2-60/0.75KW 0.75KW 4.6 0.75KW 4.2 1.9   FR-F840-00023-2-60/0.75KW  0.75KW 2.3 0.75KW 2.1 2.5
FR-F820-00077-2-60/1.5KW 1.5KW 7.7 1.5KW 7 2.1   FR-F840-00038-2-60/1.5KW  1.5KW 3.8 1.5KW 3.5 2.5
FR-F820-00105-2-60/2.2KW 2.2KW 10.5 2.2KW 9.6 3.0   FR-F840-00052-2-60/2.2KW  2.2KW 5.2 2.2KW 4.5 2.5
FR-F820-00167-2-60/3.7KW 3.7KW 16.7 3.7KW 15.2 3.0   FR-F840-00083-2-60/3.7KW  3.7KW 8.3 3.7KW 7.6 3.0
FR-F820-00250-2-60/5.5KW 5.5KW 25 5.5KW 23 3.0   FR-F840-00126-2-60/5.5KW  5.5KW 12.6 5.5KW 11.5 3.0
FR-F820-00340-2-60/7.5KW 7.5KW 34 7.5KW 31 6.3   FR-F840-00170-2-60/7.5KW  7.5KW 17 7.5KW 16 6.3
FR-F820-00490-2-60/11KW 11KW 49 11KW 45 6.3   FR-F840-00250-2-60/11KW  11KW 25 11KW 23 6.3
FR-F820-00630-2-60/15KW 15KW 63 15KW 58 8.3   FR-F840-00310-2-60/15KW  15KW 3 15KW 29 8.3
FR-F820-00770-2-60/18.5KW 18.5KW 77 18.5KW 70.5 15   FR-F840-00380-2-60/18.5KW  18.5KW 38 18.5KW 35 8.3
FR-F820-00930-2-60/22KW 22KW 93 22KW 85 15   FR-F840-00470-2-60/22KW  22KW 47 22KW 43 15
FR-F820-01250-2-60/30KW 30KW 125 30KW 114 15   FR-F840-00620-2-60/30KW  30KW 62 30KW 57 15
FR-F820-01540-2-60/37KW 37KW 154 37KW 140 22   FR-F840-00770-2-60/37KW  37KW 77 37KW 70 23
FR-F820-01870-2-60/45KW 45KW 187 45KW 170 42   FR-F840-00930-2-60/45KW  45KW 93 45KW 85 41
FR-F820-02330-2-60/55KW 55KW 233 55KW 212 42   FR-F840-01160-2-60/55KW  55KW 116 55KW 106 41
FR-F820-03160-2-60/75KW 75KW 316 75KW 288 54   FR-F840-01800-2-60/75KW  75/90KW 180 75KW 144 43
FR-F820-03800-2-60/90/110KW 90/110KW 380 90KW 346 74   FR-F840-02160-2-60/90KW  110KW 216 90KW 180 52
FR-F820-04750-2-60/132KW 132KW 475 110KW 432 74   FR-F840-02600-2-60/110KW  132KW 260 110KW 246 55
              FR-F840-03250-2-60/132KW  160KW 325 132KW 260 71
FR-F842- 　 　 　 　 　   FR-F840-03610-2-60/160KW  185KW 361 160KW 325 78
型號 SLD(超輕負載) LD (輕負載) 大約重量KG   FR-F840-04320-2-60/185KW  220KW 432 185KW 361 117
電機容量 額定電流A 電機容量 額定電流A   FR-F840-04810-2-60/220KW  250KW 481 220KW 432 117

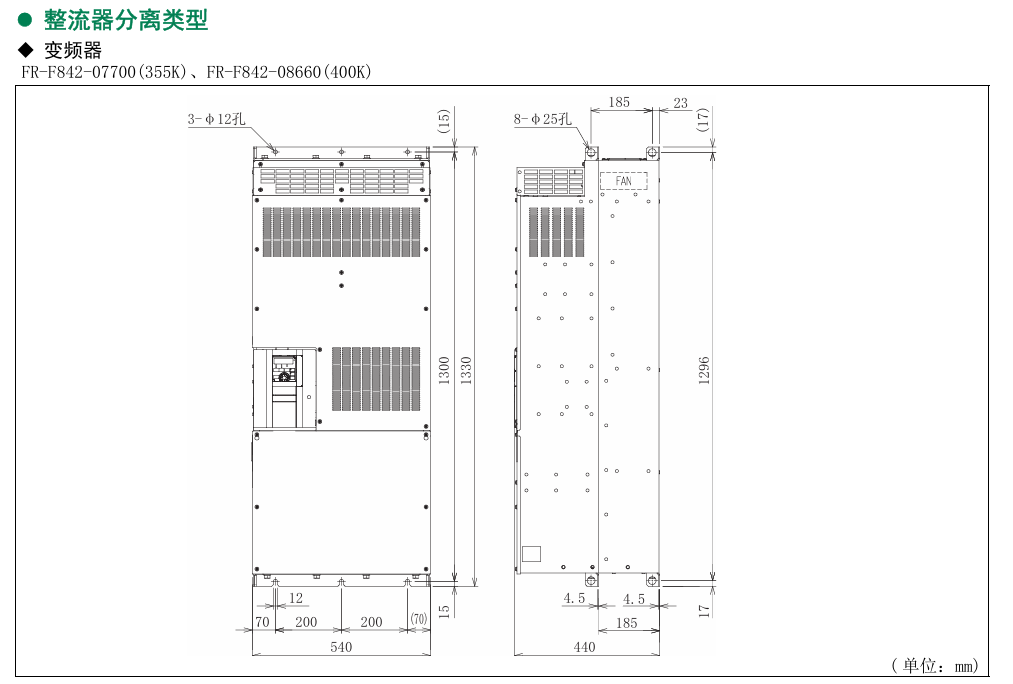

FR-F842-07700-2-60/400KW 400KW 770 355KW 683 163   FR-F840-05470-2-60/250KW  280KW 547 250KW 481 166
FR-F842-08660-2-60/450KW 450KW 866 400KW 770 163   FR-F840-06100-2-60/280KW  315KW 640 280KW 547 166

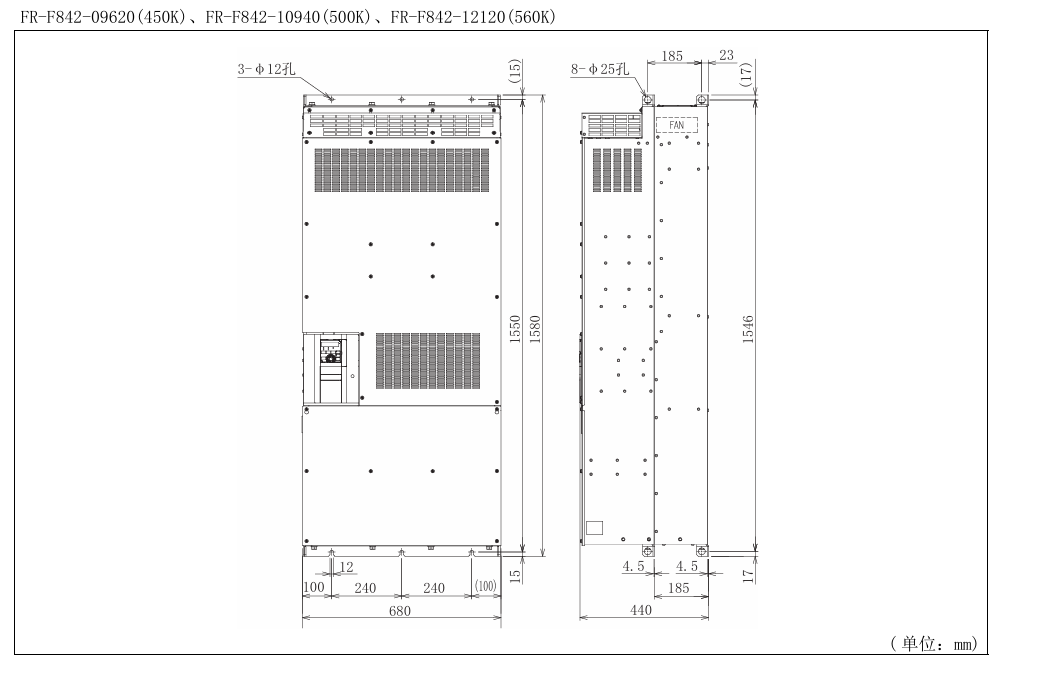

FR-F842-09620-2-60/500KW 500KW 962 450KW 866 243   FR-F840-06830-2-60/315KW  355KW 683 315KW 610 166
FR-F842-10940-2-60/560KW 560KW 1094 500KW 962 243
FR-F842-12120-2-60/630KW 630KW 1212 560KW 1094 243

選件以及外圍設備
選件列表
通過將下列選件安裝至變頻器，使變頻器具備更多功能。
可同時安裝三個選件。(相同選件只可安裝1個，通訊選件僅可安裝1個。)
名稱 類型 用途·規格等 可應用變頻器
內置式選件 矢量控制 FR-A8AP 可用編碼器執行矢量控制. 全機種通用
定向控制/PLG 通過與安裝在工作機械主軸等處的位置檢測器(PLG) 的
組合使用，可以進行主軸的位置停止(定向)控制.通過
反饋電機旋轉速度，使速度保持恒定.
16位數字輸入 FR-A8AX 可以通過來自外部的BCD或二進制代碼的數字信號來設定變頻器的頻率。BCD碼3位(9999)BCD碼4位(9999)二進制碼12位(FFFH)二進制碼16位(FFFFH)
數字輸出及擴展模擬量輸出 FR-A8AY 可以通過集電極開路輸出變頻器主機標配的輸出信號。
可以從電壓輸出端子(AMO) 、電流輸出端子(AM 1) 輸出模擬信號(輸出頻率、輸出電流等)。可連接DC20mA或DC10V計量器。
繼電器輸出 FR-A8AR 可以從變頻器主機所標配的輸出信號中任選3類，作為繼電器接點進行輸出。
通訊 CC-Link通訊 FR-A8NC 可通過電腦或PLC進行變頻器的運行、監視、參數修改等操作.
CC-Link IE field通訊 FR-A8NCE
PROFIBUS-DP通訊 FR-A8NP
外置式選件 液晶操作面板 FR-LU08 配備液晶顯示的圖像化操作面板-3 全機種通用
參數單元 FR-PU07 配備LCD顯示的交互式參數單元
配備電池的參數單元 FR-PU07BB(-L) 可以在不給變頻器供電情況下進行參數設定，
參數單元連接電纜 FR-CB20 操作面板或參數單元連接線口表示電纜長度。(1m，3m，5m)
操作面板連接器 FR-ADP 用于操作面板(FR-DU08)和連接電纜之間的接插件。
PLG用電纜 FR-V7CBLOO 連接變頻器與三菱矢量控制電機(SF-V5RU)專用電纜。口表示電纜長度。(5m，15m，30m)
安裝兼容選件 FR-A AT 通過選件可利用原FR-A500系列安裝孔安裝FR-A800系列。 FR-A840-00310(11K)，
FR-A840-00380(15K)
FR-A5AT 通過選件可利用原FR-A200系列安裝孔安裝FR-A800系列。 容量對應
交流電抗器 FR-HAL 可以改善功率因數并降低輸入側的諧波電流。 容量對應
直流電抗器 FR-HEL
線噪聲濾波器 FR-BSF 01 用于降低無線電噪聲。 FR-A820-00340(5.5K)及以下容量
FR-A840-00170(5.5K)及以下容量
FR-BLF 在所有型號之間共享
高頻制動電阻器 FR-ABR 提升內置再生制動能力(容許使用率10%/6%ED) FR-A820-01250(22K)及以下容量
FR-A840-00620(22K)及以下容量
　 制動單元 FR-BU2 用于改善變頻器的制動能力(用于大慣性負載或位能性負載)。制動單元和電阻器單元結合使用 容量對應
電阻器單元 FR-BR FR-A820-03160(55K)及以下容量
FR-A840-01800(55K)及以下容量
MT-BR5 FR-A820-03800(75K)及以上容量
FR-A840-02160(75K)及以上容量
　 共直流母線變流器
專用于FR-CV的電抗器		 FR-CV
FR-CVL		 通過共直流母線的方式將電機產生的制動能量回饋到電網。 FR-A820-03160(55K)及以下容量
FR-A840-01800(55K)及以下容量
　
　 電源再生變流器 MT-RC 可將電機產生的制動能量再生后回饋到電網的節能型高性能制動單元 FR-A840-02160(75K)及以上容量
　 高功率因數整流器 FR-HC2 高功率因數整流器是將整流部的輸入電流波形轉換成正弦波，從而大幅抑制電源諧波。(與標準附件合使用) 容量對應
　
　 浪涌電壓抑制濾波器 FR-ASF 抑制電機產生的浪涌電壓。 FR-A840-01800(55K)及以下容量
　 FR-BMF FR-A840-00170(5.5K)-
FR-A840-00930(37K)容量對應
　 正弦波濾波器 電抗器 MT-BSL(-HC) 降低變頻器驅動時電機的噪音.電抗器和電容器組合使用. FR-A820-03800(75K)及以上容量
FR-A840-02160(75K)及以上容量
對應+1
　 電容器 MT-BSC



名稱 類型 應用、配置，等等 可應用變頻器
FR系列操作，設定箱相 帶頻率計操作箱 FR-AX 單獨運行用，設有頻率設定器、頻率計以及啟動、停止開關 全機種通用
聯動設定操作箱 FR-AL 與外部信號(DC0~5V、0~10V)的聯動運行(1VA)*2
三速設定操作箱 FR-AT 高、中、低三速切換的速度操作(1.5VA)*2
遠程設定箱 FR-FK 遠程操作用，可在遠程多個位置進行操作(5VA)
比率設定箱 FR-FH 用于比率運行，可設定5臺變頻器的比率(3VA)
追隨設定箱 FR-FP 通過測速發電機(PG)信號進行追隨運行(3VA))
主速度設定箱 FR-FG 多臺(35臺)變頻器并列運行用主速度設定器(5VA)
傾斜信號箱 FR-FC 緩慢啟動和停止，可實現并列運行加減速(3VA)
位移檢測箱 FR-FD 勻速運行用，與位移傳感器、自整角機組合使用(5VA)
前置放大箱 FR-FA 作為A/V轉換器或增幅放大器使用(3VA)
其他 測速發電機 QV AH-10 用于追蹤操作， AC70V/35V500Hz(2500r/min)
變位檢測器 Y VGC-500W-NS 勻速運行用(機械的變位檢測)，輸出AC90V/90°
頻率設定器 WA2W1k 設定頻率用， 繞線型2W1kQB特性
頻率計(64mmx60mm) YM206NRI1mA 專用頻率計量器(到120Hz刻度為止)，線圈可動型直流電流計
刻度校正電阻器 RV24YN10kQ 對于頻率計量器的刻度校正。碳素皮膜型B特性
變頻器設置軟件(FR Configurator 2) SW1DND-FRC 2 支持變頻器的啟動及維護



FR-F700/F800:多功能通用變頻器/風機水泵型
應用場合：冷卻塔、水泵、大廈空調（風機、泵、空調）
功率從：0.75~630KW
