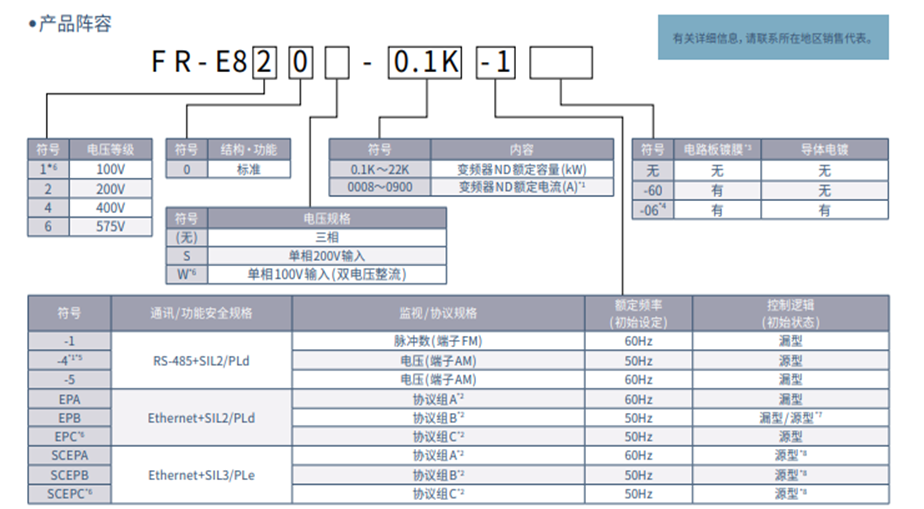

FR-E820
型號 適用電機容量“1 輸出 電源 大致重量
額定容量(kVA)2 額定電流(A)3 電壓 額定輸入電流(A) 電源容量(kVA)
無DC電抗器 無DC電抗器 無DC電抗器 無DC電抗器
LD ND LD ND LD ND LD ND LD ND LD ND LD ND
FR-E820-0008-4-60/0.1K 0.2 0.1 0.5 0.3 1.3/1.1 0.8/0.8 三相200 to 240V 1.9 1.3 1.4 0.8 0.7 0.5 0.5 0.3 0.5
FR-E820-0015-4-60/0.2K 0.4 0.2 0.8 0.6 2/1.7 1.5/1.4 3.0 2.0 2.3 1.5 1.1 0.8 0.9 0.6 0.5
FR-E820-0030-4-60/ 0.4K 0.75 0.4 1.4 1.2 3.5/3.0 3/2.5 5.1 3.5 4.5 3.0 1.9 1.3 1.7 1.1 0.7
FR-E820-0050-4-60/0.75K 1.1 0.75 2.4 2.0 6.0/5.1 5/4.1 8.2 6.0 7.0 5.0 3.1 2.3 2.7 1.9 1.0
FR-E820-0080-4-60/1.5K 2.2 1.5 3.8 3.2 9.6/8.2 8/7 13 9.6 11 8.0 4.8 3.7 4.1 3.0 1.4
FR-E820-0110-4-60/2.2K 3.0 2.2 4.8 4.4 12/10.2 11/10 16 12 15 11 6.2 4.6 5.7 4.2 1.4
FR-E820-0175-4-60/3.7K 5.5 3.7 7.8 7.0 19.6/16.7 17.5/16.5 26 20 23 17.5 9.7 7.5 8.8 6.7 1.8
FR-E820-0240-4-60/5.5K 7.5 5.5 12.0 9.6 30/25.5 24/23 37 30 60 24 14 11 12 9.1 3.3
FR-E820-0330-4-60/7.5K 11 7.5 15.9 13.4 40/34 33/31 49 40 41 33 19 15 16 13 3.3
FR-E840
型號 適用電機容量“1 輸出 電源 大致重量
額定容量(kVA)2 額定電流(A)3 電壓 額定輸入電流(A) 電源容量(kVA)
無DC電抗器 無DC電抗器 無DC電抗器 無DC電抗器
LD ND LD ND LD ND LD ND LD ND LD ND LD ND
FR-E840-0016-4-60 (0.4K) 0.75 0.4 1.6 1.2 2.1/1.8 1.6/1.4 三相380 to 480V 3.3 2.1 2.7 1.6 2.5 1.6 2.1 1.2 1.2
FR-E840-0026-4-60 (0.75K) 1.5 0.75 2.7 2.0 3.5/3.0 2.6/2.2 6.0 3.5 4.4 2.6 4.5 2.7 3.1 2.0 1.2
FR-E840-0040-4-60 (1.5K) 2.2 1.5 4.2 3.0 5.5/4.7 4/3.8 8.9 5.5 6.7 4.0 6.8 4.2 5.1 3.0 1.4
FR-E840-0060-4-60 (2.2K) 3.0 2.2 5.3 4.6 6.9/5.9 6/5.4 11 6.9 9.5 6.0 8.2 5.3 7.2 4.6 1.8
FR-E840-0095-4-60 (3.7K) 5.5 3.0 8.5 7.2 11.1/9.4 9.5/8.7 16 11 14 9.5 12 8.5 11 7.2 1.8
FR-E840-0120-4-60 (5.5K) 7.5 5.5 13.3 9.1 17.5/14.9 12 23 18 18 12 19 13 14 9.1 2.4
FR-E840-0170-4-60 (7.5K) 11 7.5 17.5 13.0 23/19.6 17 32 23 23 17 25 18 19 13 2.4
FR-E840-0230-4-60 (11K) 15.0 11.0 26.7 17.5 35.0/29.8 23 46.7 32.1 35.0 23.0 36.0 25.0 27.0 18.0 4.8
FR-E840-0300-4-60 (15K) 18.0 15.0 31.2 22.9 41.0/34.9 30 54.2 41.0 41.0 30.0 42.0 32.0 31.0 23.0 4.9
FR-E840-0380-4-60 (18.5K) 22.0 18.5 34.3 29.0 45.0/38.3 38 59.1 50.8 45.0 38.0 45.0 39.0 34.0 29.0 11.0
FR-E840-0440-4-60 (22K) 30.0 22.0 45.7 33.5 60.0/51.0 44.0 75.6 57.3 58.0 44.0 58.0 44.0 46.0 34.0 11.0
FR-E860
型號 適用電機容量“1 輸出 電源 大致重量
額定容量(kVA)2 額定電流(A)3 電壓 額定輸入電流(A) 電源容量(kVA)
無DC電抗器 無DC電抗器 無DC電抗器 無DC電抗器
LD ND LD ND LD ND LD ND LD ND LD ND LD ND
FR-E860-0017-4-60/0.75K 1.5 0.75 2.5 1.7 2.5/2.1 1.7 三相525 to 600V 4.3 2.5 3.0 1.7 4.3 2.5 3.0 1.7 1.9
FR-E860-0027-4-60/1.5K 2.2 1.5 3.6 2.7 3.6/3.0 2.7 5.9 3.6 4.6 2.7 5.9 3.6 4.6 2.7 1.9
FR-E860-0040-4-60/2.2K 3.7 2.2 5.6 4.0 5.6/4.8 4 8.9 5.6 6.6 4.0 8.9 5.6 6.6 4.0 1.9
FR-E860-0061-4-60/3.7K 5.5 3.7 8.2 6.1 8.2/7.0 6.1 12 8.2 10 6.1 12 8.2 9.5 6.1 2.4
FR-E860-0090-4-60/5.5K 7.5 5.5 11.0 9.0 11/9.0 9 16 11 13 9.0 16 11 13 9.0 2.4
FR-E860-0120-4-60/7.5K 11 7.5 15.9 12.0 16/13.6 12 22 16 17 12 22 16 17 12 2.4

選配件
·選配件一覽
可以在變頻器上安裝以下選件，以進一步擴展功能。
名稱 型號 用途 適用變頻器 備注
E800 E 800-E E 800-SCE
內置型 矢量控制
定間控制
6LG反饋控制		 IFR-A8AP
E套件		 可以使用帶PLG的(感應) 電機執行矢量控制。結合編碼器，主軸可以停在固定位置(方向)。反饋電動機速度以保持速度恒定。 ○ ○ ○ 全機型通用
16位數字信號輸入 FR-A8AX
E套件		 接受外部BCD碼或二進制數字信號輸入的接口，
可實現高精度的變頻器頻率設定。
·BCD碼3位(999)
·BCD碼4位(9999)
·二進制12Bit(FFF H)
·二進制16Bit(FFFFH)		 ● ● ○
數字信號輸出
增設模擬信號輸出		 IFR-A8AY
E套件		 可選擇變頻器本體標配的輸出信號，輸出到集電極開路。另外還
可增加2種輸出，可從輸出頻率、輸出電壓等監視器中選擇。
可以連接20mADC或10VDC儀表。		 ● ● ○
繼電器輸出 FR-A8AR、E套件 可從變頻器標配的輸出信號中任意選擇三個從繼電器接點輸出 ● ● ○
CC-Link通信 IFR-A8NC、E套件 可以從計算機或PLC執行變頻器操作， 監視和參數更改。 ● ● ○
DeviceNet通信 FR-A8ND、E套件 ○ ○ ○
PROFIBUS-DP通信 FR-A8NP、E套件 ○ ○ ○
外置型 液晶操作面板 FR-LU08(-01) 液晶顯示的圖形化操作面板 ○ - - 全機型通用
參數單元 FR-PU07 液晶顯示的對話型參數單元 ○ - -
帶電池的參數單元 FR-PU07BB(-L) 參數單元，無需連接電源即可進行參數設置 ○ - -
用于柜門安裝的操作面板F FR-PA07 安裝在柜門上的操作面板，可進行變頻器的操作、頻率等的監視 　 - -
參數單元連接線 FR-CB20 用于連接操作面板和參數單元的電纜門表示電纜的長度。(1m、3m、5m) ● - -
PLG用電纜三菱電機矢量
控制專用電機(SF-V5RU)		 FR-V7CBLI 變頻器和三菱電機矢量控制專用電機(SF-V5RU) 的PLG之間的連接線。[表示電纜長度(5m、15m、30m)。 ○ ○ ○
USB電纜 MR-J3USBCBL3M、線長3m 放大器。電腦用插頭A插頭。mini-B插實(5針） ● ● ○
安裝兼容附件 FR-E7AT、01/02/03 使用FR-A024/A044系列的安裝孔，安裝FR-E800系列用的附件 ● ● ○ 3.7K及以下區分容量
安裝兼容附件 FR-E8AT03 使用FR-A024/A044/E700的安裝孔安裝FR-E700/E800用的附件 ● ● ○ 3.7K
DIN軌道附件 FR-UDA、01~03 DIN軌道安裝用附件 ○ ○ ○ 3.7K及以下區分容量
冷卻3EF外置附件 FR-ECN、01~068 通過將變頻器的3E片伸出盤柜背面，可以將變頻器產生的E量3發到盤柜外部。 ○ ○ ○ 區分容量
全封閉構造附件(IP40) FR-E8CV、01~04 可將變頻器安裝成全封閉構造(相當于JEM 1030、IP 40) 的附件 ○ ○ ○
AC電抗器 FR-HAL 用于諧波抑制變頻器輸入功率因數的改善 ● ● ○
DC電抗器 IFR-HEL ● ● ○
支持EMC指令噪聲濾波器 SF、IFR-E5NF
R-S5NFSA		 支持EMC指令(EN 61800-3C 3) 的噪聲濾波器 ● ● ○
EMC濾波器安裝附件 FR-A5AT03、FR-A AT 02
FR-E5T(-02)		 支持EMC指令的噪聲濾波器(SF) 中安裝變頻器的附件 ● ● ○
無線電噪聲濾波器 FR-BIF(H) 降低無線電噪聲用(連接輸入側) ● ● ○ 全機型通用
線噪聲濾波器 FR-BSF 01、FR-BLF 降低線噪聲用 ● ● ○
濾波器組件 FR-BFP 2 改善功率因數的DC電抗器，零相電抗器和容性濾波器
(無線電噪聲濾波器)合成一個單元的濾波器組件		 ● ● ○ 3相電源輸入規格產品：
0.4K及以上區分容量
外置型 制動電阻 MRS型、MYS型 提高再生制動能力(允許使用率3ED) ● ● ○ 0.4K及以上
高頻制動電阻 FR-ABR 捉高再生制動能力)允許使用率10/6ED) ● ● ○
制動單元
電阻單元、
放電電阻		 FR-BU2
IFR-BR
GZ G、GRZ G型		 制動單元與放電電阻或電阻單元結合使用變頻器的制動能力
(用于高慣性大慣量反向負載)。		 ● ● - 區分容量
多功能再生變流器
專用外置電抗器
專用外置電抗器箱		 FR-XC
FR-XCL
IFR-XCB		 單臺實現支持諧波抑制和電源再生。與專用電抗器箱FR-XCB和專用電抗器FR-XCL結合使用， 可以根據用途選擇功能。 ● ● - 區分容量
高功率因數變流器 FR-HC2 高功率因數變流器在整流部分進行高速開關，使輸入電流波形變?yōu)檎也?，并極大地抑制了諧波。貨標準配件組合使用) ● ● ○
浪涌電壓抑制濾波器 FR-ASF
FR-BMF		 抑制電機浪涌電壓的濾波器 ● ● ○ 400V；區分容量
400V：上區分容量
其他 測速發電機 QV AH-10 跟蹤運行用。AC70V/35V500Hz(2500r/min時) ● ● ○ 全機型通用
位移探測器 IY VGC-500WNS 同速運行用(探測機械的位移)。輸出AC90V/90 ● ● ○
模擬信號頻率計
 (64mm×60mm)		 YM-206NRI
1mA		 專用頻率計(刻度到130Hz)。可動線圈式直流電流表 ● ● ○
刻度校準電阻 RV24YN10kn 用于校準頻率表刻度。碳膜B型特性 ● ● ○
FR Configurator 2
(變頻器設置軟件)		 SW1DND-FRC 2 從變頻器的安裝到維護，全過程都可提供支援。 ● ● ○
FR Configurator Mobile
(變頻器移動應用)		 - 可以使用智能手機或平板電腦操作變頻器。 ○ ○ ○
●：支持  ○：計劃支持  -：不支持

FR-E700/FR-E800:經濟型高性能變頻器
應用場合：搬運、升降、食品包裝、機床、沖壓機
功率從：0.1~22KW
