• 性能：采用先進的控制算法，能夠?qū)崿F(xiàn)精度的位置、速度和轉矩控制。
  • 易于使用：具有友好的人機界面，操作簡單方便。
  • 可靠性：采用高品質的電子元件和先進的生產工藝，具有可靠性和穩定性。
  • 多種功能：支持多種控制模式和通信協議，能夠滿足不同應用場景的需求。



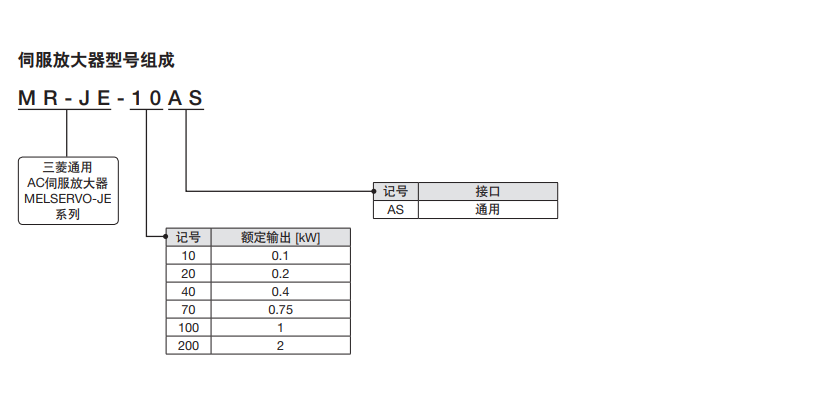

MELSERVO-JE-A系列放大器適配的電機型號包括HG-KR053、HG-KR13J、HG-KR23J、HG-KR43J、HG-KR73J等。



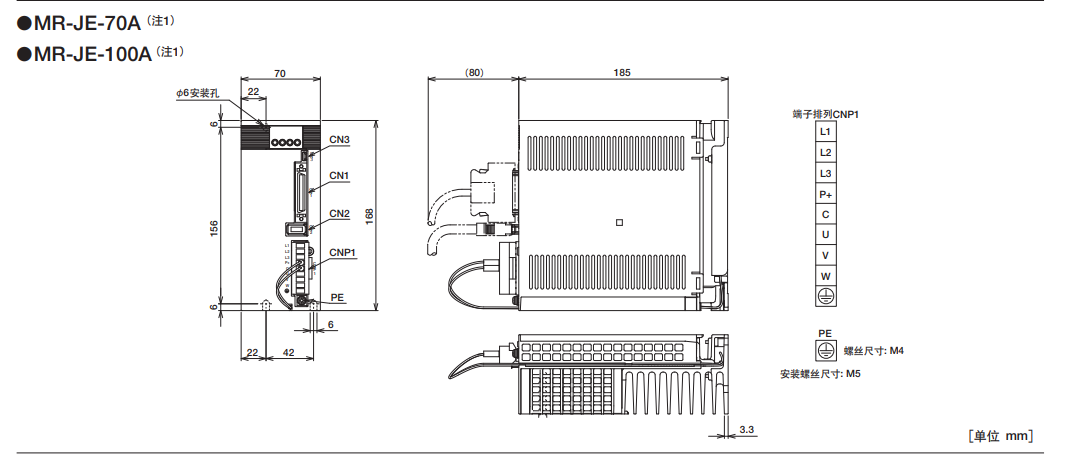

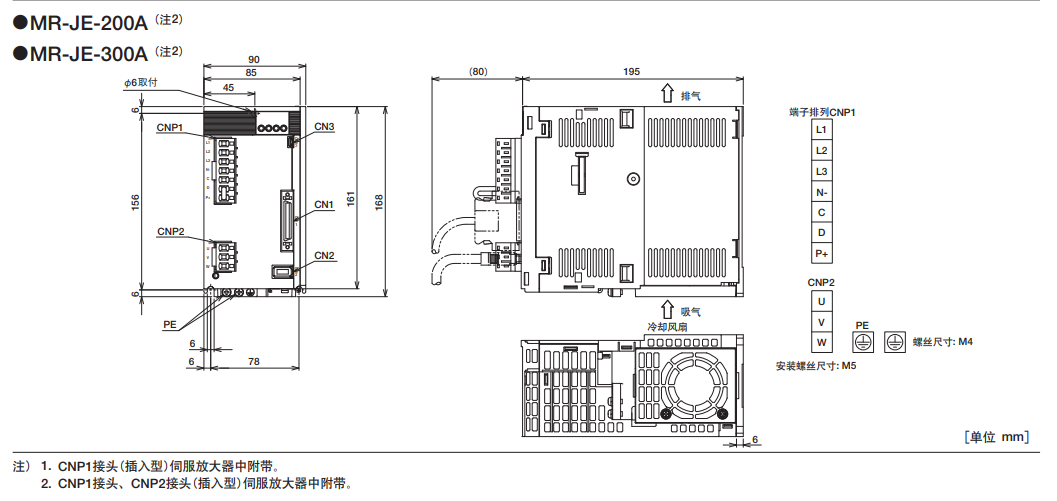

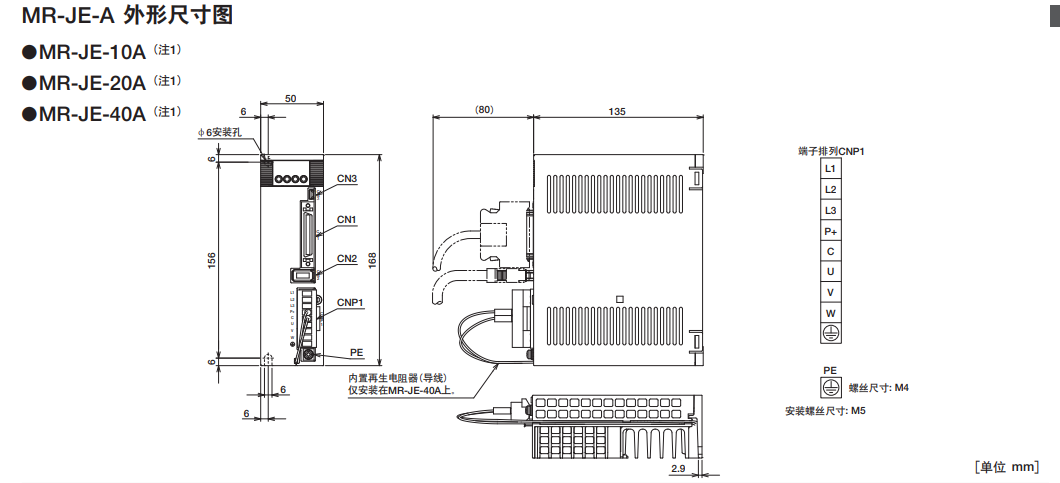

MR-JE-A (通用接口）規格
伺服放大器型號MR-JE- 10A 20A 40A 70A 100A 200A 300A
輸出 額定電壓 三相AC170V
額定電流 1.1 1.5 2.8 5.8 6.0 11.0 11.0
電源輸入 電壓、頻率 三相或單相AC200V-240V，50Hz/60Hz 三相或單相AC200V- 240V50Hz/60Hz 三相C200V
-240V50H2/60H2
額定電流 0.9 1.5 2.6 3.8 5.0 10.5 14.0
允許的電壓變動 三相或單相AC170V - 264V 三相
AC170V- 264V		 三相AC170V
-264V
允許頻率變動 ±5%以內
接口用電源 DC24V+10%(必要電流容量:0.3A)
控制方式 正弦波PWM控制、電流控制方式
伺服放大器內置再生電阻器的容許 — — 10 20 20 100 100
動態制動器 內置
通信功能 USB: 連接個人電腦等(MR Configurator2對應)RS-422/RS-485:控制器的連接(32軸的1:n通信)
編碼器輸出脈沖 對應(ABZ相脈沖)
模擬量監視器 2ch
位置控制模式 輸入脈沖頻率 4 Mpps(差分脈沖時]、200kpps(集電JI開路時)
定位反饋脈沖 編碼器分辨率(同服電機每轉的分辨率]:131072pulses/rev
指令脈沖倍率 電子齒輪A/B倍A=1- 16777215、B=1 - 16777215、1/10<A/B<4000
定位到位范圍設定 0pulse -+65535pulses(指令脈沖單位)
誤差過大 ±3轉
轉矩限制 參數設定或外部模擬量輸入設定(DCOV - +1V/轉矩)
速度控制模式 速度控制范圍 模擬量速度指令1:2000、內部速度指令1:5000
模擬量速度指令輸入 DCOV -+10V/額定轉速(可用[Pr.PC12]更改10V時的轉速)
速度變動率 ±0.01%以下(負載變動:0% -100%]、0%(電源變動:+10%)±0.2%以下(環境溫度:25C+10C)限模擬量速度指令時
轉矩限制 參數設定或外部模擬量輸入設定(DCOV - +10V/轉矩)
轉矩控制模式 模擬量轉矩指令輸入 DCV-+8V/轉矩(輸入阻抗:10k0 -12kn)
速度制限 參數設定或外部模擬量輸入設定(DCOV -10V/額定轉速)
定位模式 點設置一覽表式、程序式
伺服功能 自適應濾波I、魯棒濾波器、自動調諧、一鍵式調整
TOUGH DRIVE功能、驅動記錄儀功能、設備診斷功能、電力監視功能
防御功能 過電流斷路、再生過電壓斷路、過負載斷路(電子熱繼電器)、伺服電機過熱、編碼器異常、再生異常、欠電壓，.瞬時停電、過速、誤差過大
結構(防護等級) 自冷、開放(IP20) 強冷、開放(IP20)
　 環境溫度 運行: 0C-55C(無凍結]、保存: 20 C-65C(無凍結)
　 環境濕度 運行/保存: 90%RH以下(無結露]、保存90%RH以下(無結露]
環境條件 空氣條件 室內(無陽光直射)，無腐蝕性氣體、可燃性氣體、油霧及灰塵的場所
　 海拔 海拔1000m以下
　 振動 5.9 m/s10 Hz~55 Hz X Y Z各方向)
重量 0.8 0.8 0.8 1.5 1.5 2.1 2.1

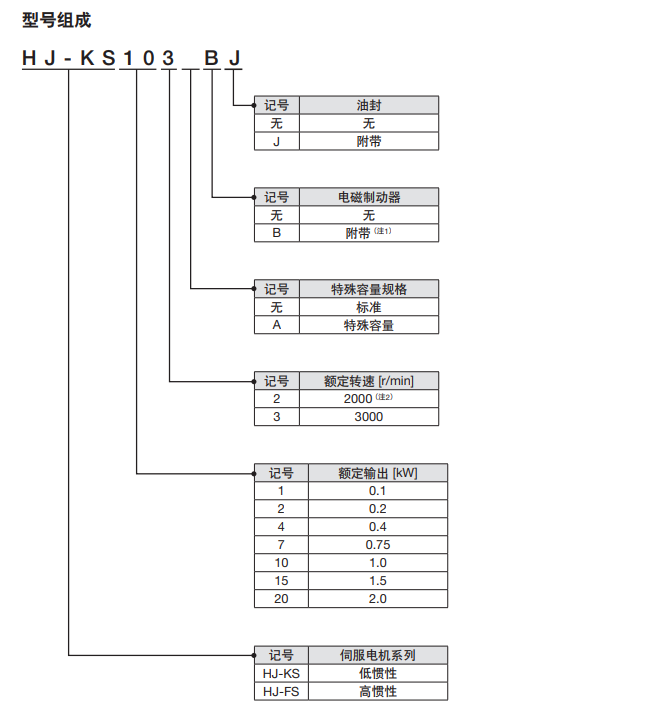

HG-KN系列(低慣性、小容量)規格
伺服電機型號HG-KN 13(B)J-S100 23(B)J-S100 43(B)J-S100 73(B)J-S100
支持伺服放大器型號 請參閱本新產品資訊P.6的“伺服放大器與伺服電機組合
電源設備容量[kVA] 0.3 0.5 0.9 1.3
連續特性 額定輸出{W] 100 200 400 750
額定轉矩[N·m] 0.32 0.64 1.3 2.4
轉矩[N·m] 0.95 1.9 3.8 7.2
額定轉速[r/min] 3000
高轉速[r/min] 5000(6000)
瞬時容許轉速[r/min] 5750(6900)
連續額定轉矩時的功率變化率 標準[kW/s] 12.9 18.0 43.2 44.5
帶電磁制動器[kW/s] 12.0 16.4 40.8 41.0
額定電流 0.8 　 2.6 4.8
電流 2.4 　 7.8 14
再生制動器頻率[次/分] (注4) (注5) 276 159
慣量J 標準[×10kg*m] 0.0783 0.225 0.375 1.28
帶電磁制動器[×10*kg·m] 0.0843 0.247 0.397 1.39
負載慣量比 15倍以下
速度·位置編碼器 JUEDUI位置和增量共用17位編碼器、(伺服電機每轉的分辨率：131072 pulses/rev
油封 帶油封
熱敏電阻 無
耐熱等級 130(B)
結構 全閉自冷(防護等級：IP65
環境條件 環境溫度 運行：0℃~40℃(不凍結)、保存：-15℃~70℃(不凍結
環境濕度 運行：10%RH~80%RH(不結露)、保存：10%RH~90%RH(不結露)
空氣條件 室內(無陽光直射)、無腐蝕性氣體、可燃性氣體、油霧及灰塵的場所
海拔 海拔2000m以下
振動 X：49m/sY：49m/s
振動等級 V10
通用標準 請參閱本新產品資訊P.5的“支持規格、法令法規”。
軸的容許載重“ L   (mm) 25 30 30 40
徑向 88 245 245 392
推力 59 98 98 147
重量 標準  [kg] 0.57 0.98 1.5 3.0
帶電磁制動器  [kg] 0.77 1.4 1.9 4.0



HG-SN系列(中慣性、中容量)規格
伺服電機型號HG-SN 52(B)J-S100 102(B)J-S100 152(B)J-S100 202(B)J-S100 302(B)J-S100
支持伺服放大器型號 請參閱本新產品資訊P.6的“伺服放大器與伺服電機組合
電源設備容量[kVA] 1.0 1.7 2.5 3.5 4.8
連續特性 額定輸出{W] 0.5 1.0 1.5 2.0 3.0
額定轉矩[N·m] 2.39 4.77 7.16 9.55 14.3
轉矩[N·m] 7.16 14.3 21.5 28.6 42.9
額定轉速[r/min] 2000
高轉速[r/min] 3000 2500
瞬時容許轉速[r/min] 3450 2875
連續額定轉矩時的功率變化率 標準[kW/s] 7.85 19.7 32.1 19.5 26.1
帶電磁制動器[kW/s] 6.01 16.5 28.2 16.1 23.3
額定電流 2.9 5.6 9.4 9.6 11
電流 9.0 17 29 31 33
再生制動器頻率[次/分] 62 38 139 47 28
慣量J 標準[×10kg*m] 7.26 11.6 16.0 46.8 78.6
帶電磁制動器[×10*kg·m] 9.48 13.8 18.2 56.5 88.2
負載慣量比 15倍以下
速度·位置編碼器 JUEDUI位置和增量共用17位編碼器、(伺服電機每轉的分辨率：131072 pulses/rev）
油封 帶油封
熱敏電阻 無
耐熱等級 155(F)
結構 全閉自冷(防護等級：IP67)
環境條件 環境溫度 運行：0℃~40℃(不凍結)、保存：-15℃~70℃(不凍結
環境濕度 運行：10%RH~80%RH(不結露)、保存：10%RH~90%RH(不結露)
空氣條件 室內(無陽光直射)、無腐蝕性氣體、可燃性氣體、油霧及灰塵的場所
海拔 海拔2000m以下
振動 X：24.5m/sY：24.5m/s x：24.5m/sY：49m/s
振動等級 V10
通用標準 請參閱本新產品資訊P.5的“支持規格、法令法規"。
軸的容許載重“ L   (mm) 55 55 55 79 79
徑向 980 980 980 2058 2058
推力 490 490 490 980 980
重量 標準  [kg] 4.8 6.2 7.3 11 16
帶電磁制動器  [kg] 6.7 8.2 9.3 17 22

系列 功率 伺服電機 伺服放大器 信號線/信號插頭 編碼器電纜 動力電纜 剎車電纜
MR-JE系列 0.1KW HG-KN13J-S100 MR-JE-10A MR-J3CN1 _M MR-J3ENCBL_M-A1-L MR-PWS1CBL_M-A1-L 　
MR-JE系列 0.2KW HG-KN23J-S100 MR-JE-20A MR-J3CN1 _M MR-J3ENCBL_M-A1-L MR-PWS1CBL_M-A1-L 　
MR-JE系列 0.4KW HG-KN43J-S100 MR-JE-40A MR-J3CN1 _M MR-J3ENCBL_M-A1-L MR-PWS1CBL_M-A1-L 　
MR-JE系列 0.75KW HG-KN73J-S100 MR-JE-70A MR-J3CN1 _M MR-J3ENCBL_M-A1-L MR-PWS1CBL_M-A1-L 　
MR-JE系列 0.5KW HG-SN52J-S100 MR-JE-70A MR-J3CN1 _M MR-J3ENSCBL_M-L MR-PWCNS4 _M 　
MR-JE系列 1.0KW HG-SN102J-S100 MR-JE-100A MR-J3CN1 _M MR-J3ENSCBL_M-L MR-PWCNS4 _M 　
MR-JE系列 1.5KW HG-SN152J-S100 MR-JE-200A MR-J3CN1 _M MR-J3ENSCBL_M-L MR-PWCNS4 _M 　
MR-JE系列 2.0KW HG-SN202J-S100 MR-JE-200A MR-J3CN1 _M MR-J3ENSCBL_M-L MR-PWCNS5 _M 　
MR-JE系列 3.0KW HG-SN302J-S100 MR-JE-300A MR-J3CN1 _M MR-J3ENSCBL_M-L MR-PWCNS5 _M 　
MR-JE系列 0.1KW HG-KN13BJ-S100 MR-JE-10A MR-J3CN1 _M MR-J3ENCBL_M-A1-L MR-PWS1CBL_M-A1-L MR-BKS1CBL_M-A1-L
MR-JE系列 0.2KW HG-KN23BJ-S100 MR-JE-20A MR-J3CN1 _M MR-J3ENCBL_M-A1-L MR-PWS1CBL_M-A1-L MR-BKS1CBL_M-A1-L
MR-JE系列 0.4KW HG-KN43BJ-S100 MR-JE-40A MR-J3CN1 _M MR-J3ENCBL_M-A1-L MR-PWS1CBL_M-A1-L MR-BKS1CBL_M-A1-L
MR-JE系列 0.75KW HG-KN73BJ-S100 MR-JE-70A MR-J3CN1 _M MR-J3ENCBL_M-A1-L MR-PWS1CBL_M-A1-L MR-BKS1CBL_M-A1-L
MR-JE系列 0.5KW HG-SN52BJ-S100 MR-JE-70A MR-J3CN1 _M MR-J3ENSCBL_M-L MR-PWCNS4 _M MR-BKCNS1_M
MR-JE系列 1.0KW HG-SN102BJ-S100 MR-JE-100A MR-J3CN1 _M MR-J3ENSCBL_M-L MR-PWCNS4 _M MR-BKCNS1_M
MR-JE系列 1.5KW HG-SN152BJ-S100 MR-JE-200A MR-J3CN1 _M MR-J3ENSCBL_M-L MR-PWCNS4 _M MR-BKCNS1_M
MR-JE系列 2.0KW HG-SN202BJ-S100 MR-JE-200A MR-J3CN1 _M MR-J3ENSCBL_M-L MR-PWCNS5 _M MR-BKCNS1_M
MR-JE系列 3.0KW HG-SN302BJ-S100 MR-JE-300A MR-J3CN1 _M MR-J3ENSCBL_M-L MR-PWCNS5 _M MR-BKCNS1_M
